DN40高压不锈钢卡箍式管接头

　　这套卡箍式管接头主要面向中高压流体输送管路的快速刚性连接场景，在水处理反渗透系统、食品饮料输送管线、化工配料管路以及消防供水系统中都有大量应用。它替代了传统法兰焊接或螺纹旋合的连接方式，两根带标准切槽的管道端部对中后，依靠对半开合的卡箍壳体环抱管端凸缘，再通过两侧螺栓副收紧，即可完成密封与轴向锁定，现场装配不需要动火焊接，也不需要对管端加工精密螺纹，检修拆换时松开两枚螺栓即可分离管路，对维保空间受限的泵站、模组化管廊尤其友好。

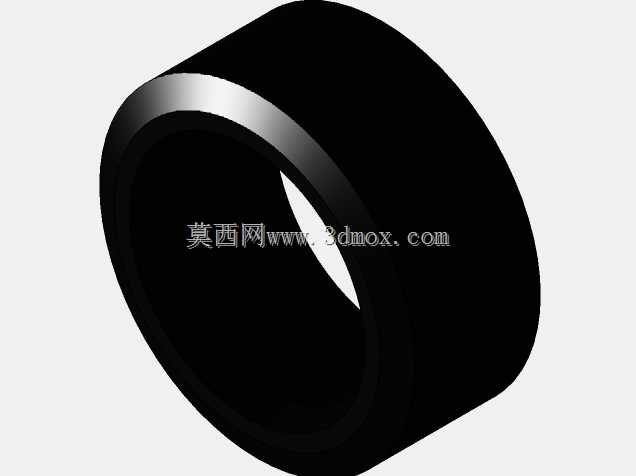

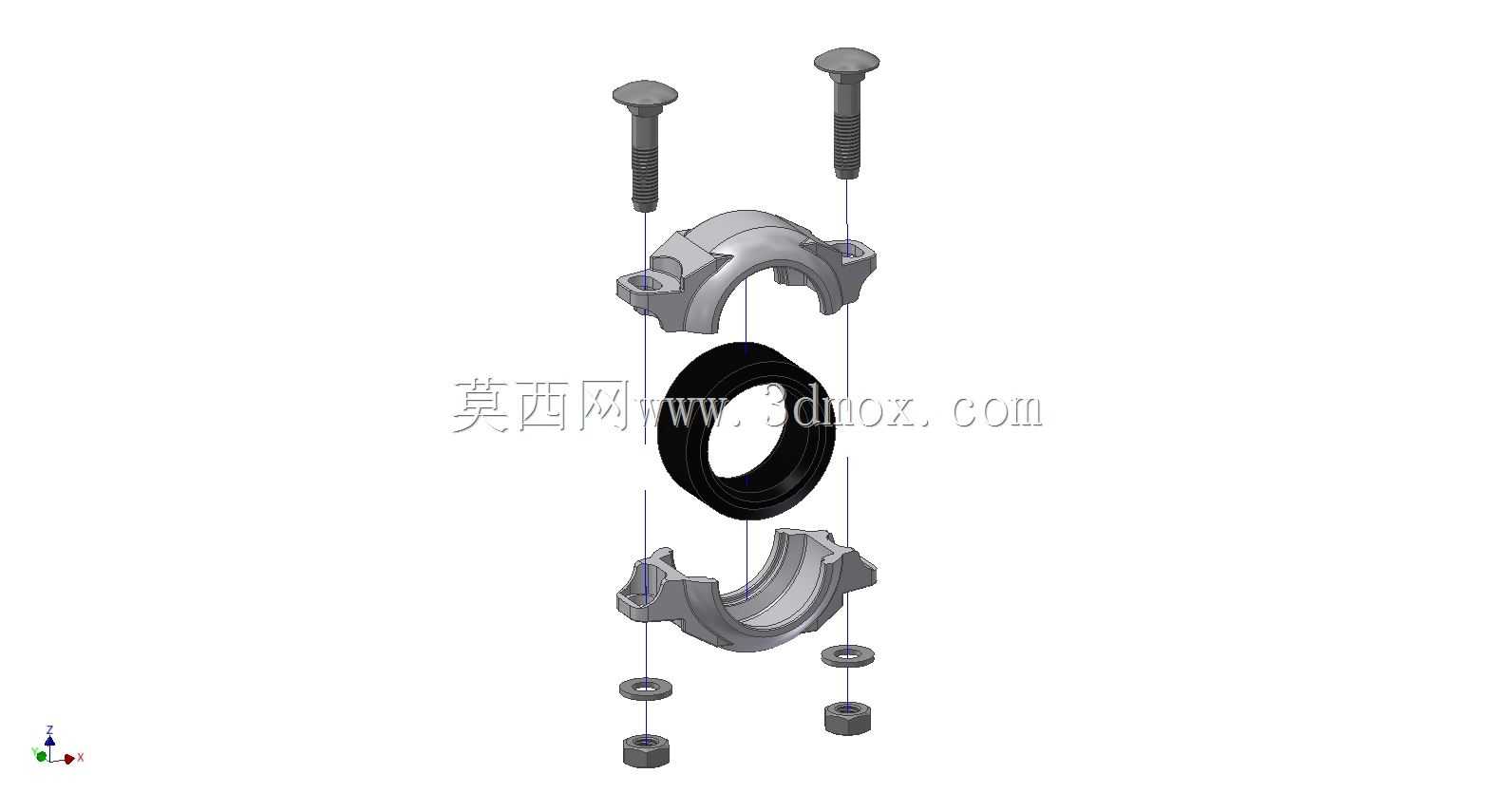

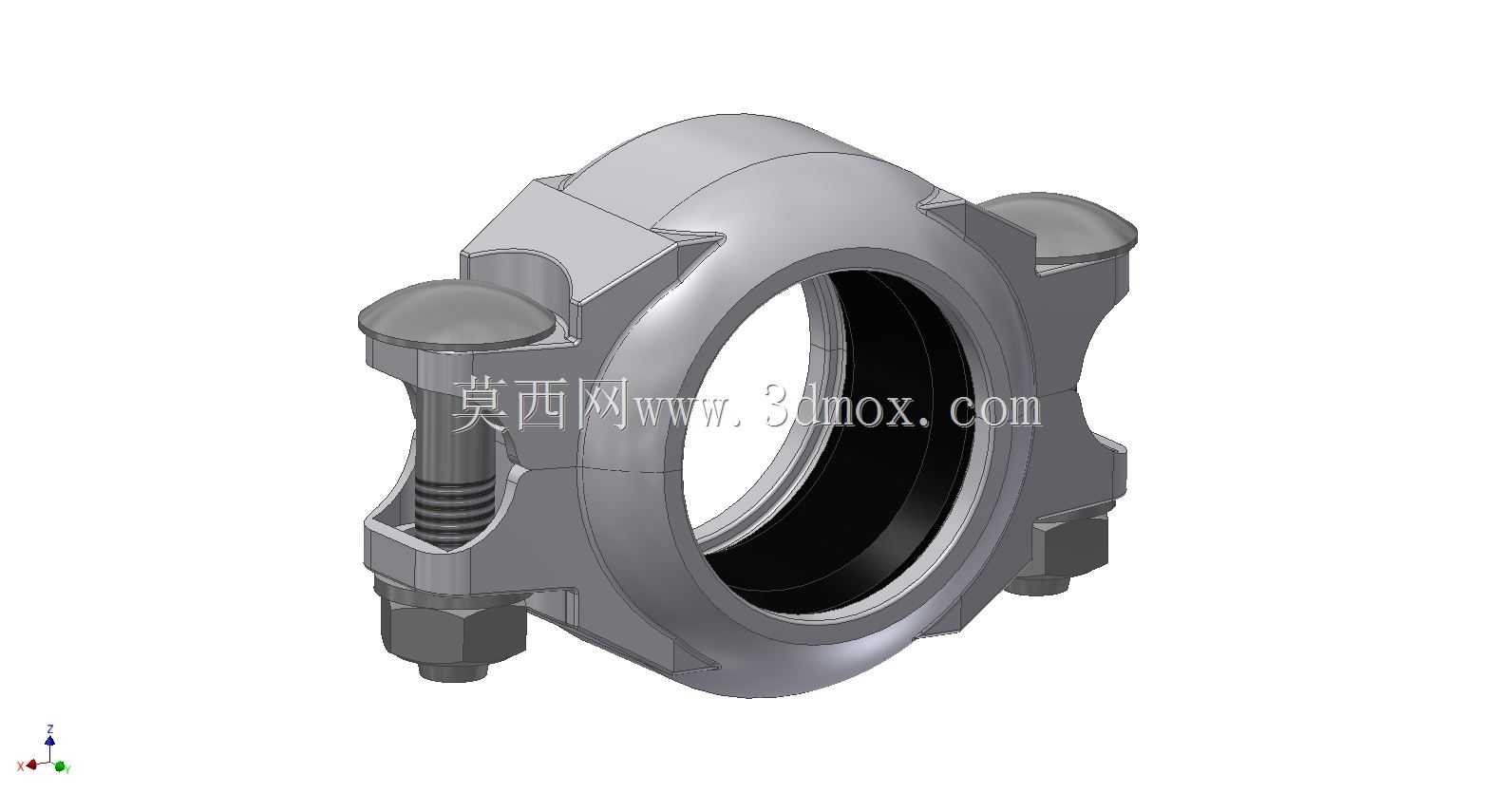

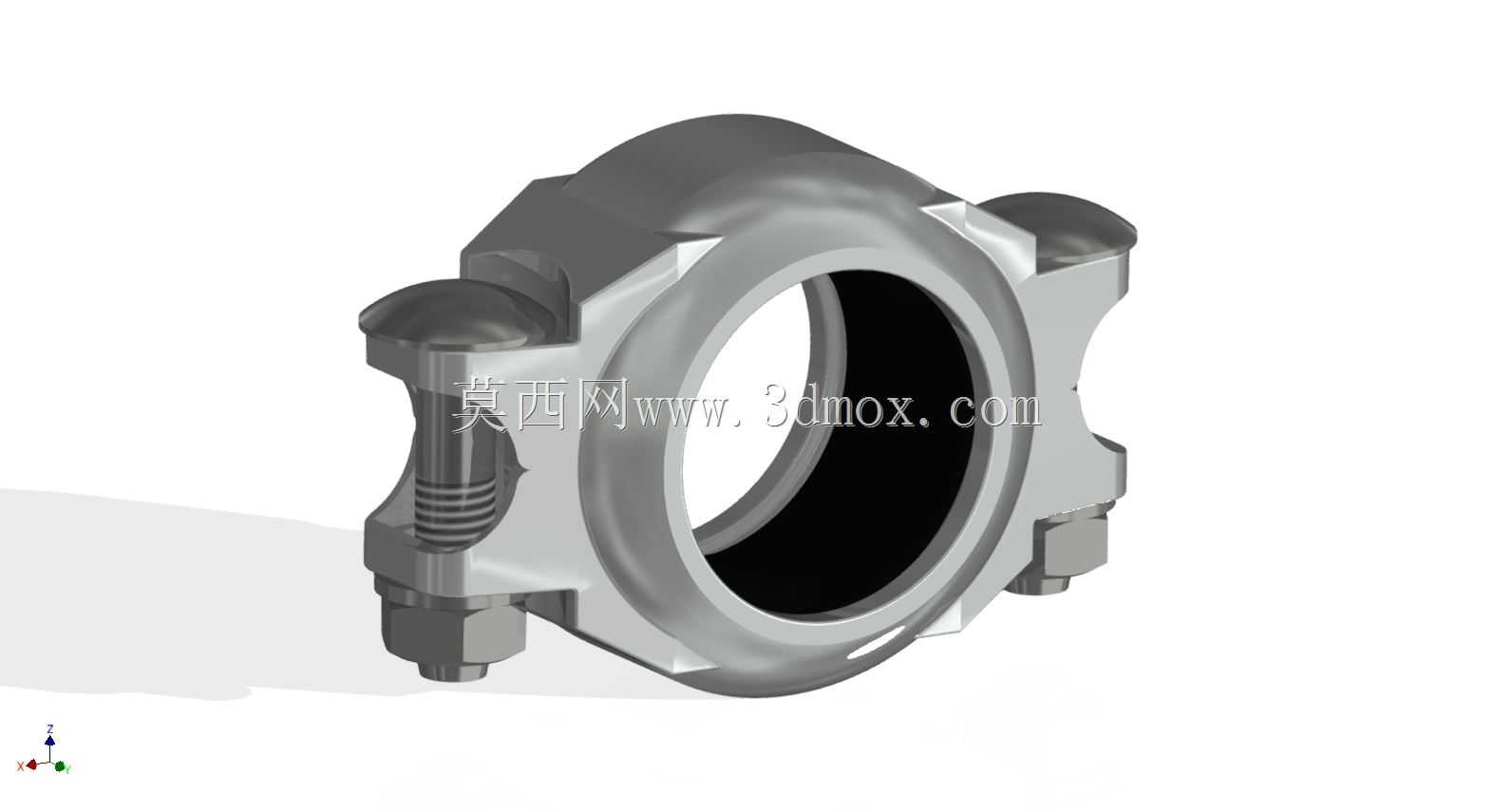

　　从结构功能上看，接头本体由上下两片铸造型卡箍、两枚贯穿螺栓、配套锁紧螺母以及内嵌的EPDM橡胶密封圈组成。卡箍内侧加工有与管端槽型相匹配的楔形咬合弧面，螺栓预紧时，两片卡箍沿径向收拢，楔形面将管道轴向压紧，同时挤压密封圈使其贴合管端外壁与端面，形成静密封。额定压力等级设定在450psi，约合31bar，能够覆盖绝大多数工业循环水、工艺流体的中压工况；壳体材料选用CF8M，也就是铸造态的AISI316奥氏体不锈钢，螺栓同样采用316材质，耐氯离子腐蚀能力优于普通304，适合沿海厂区、弱酸碱介质以及有卫生级清洗要求的管路，EPDM垫片则耐受热水、稀碱及多数极性介质，工作温度区间宽，长期压缩永久变形小。

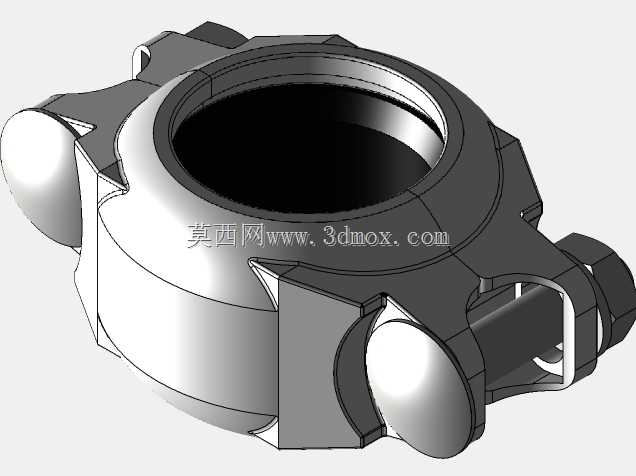

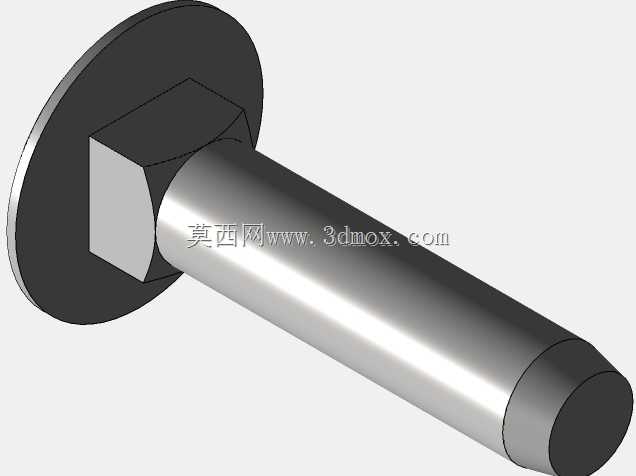

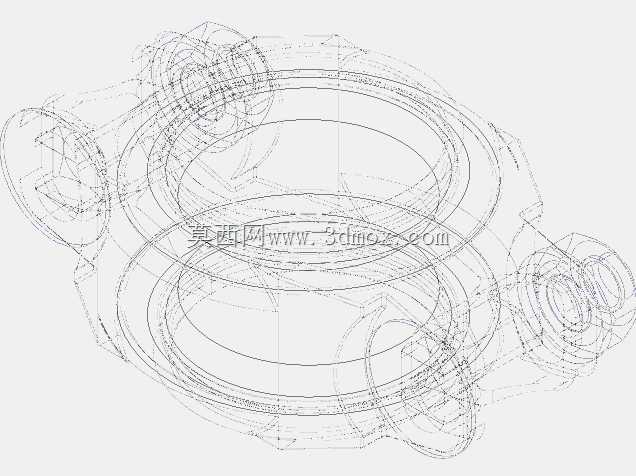

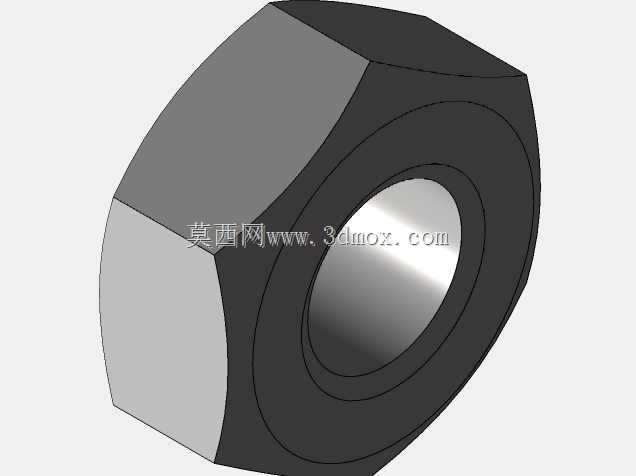

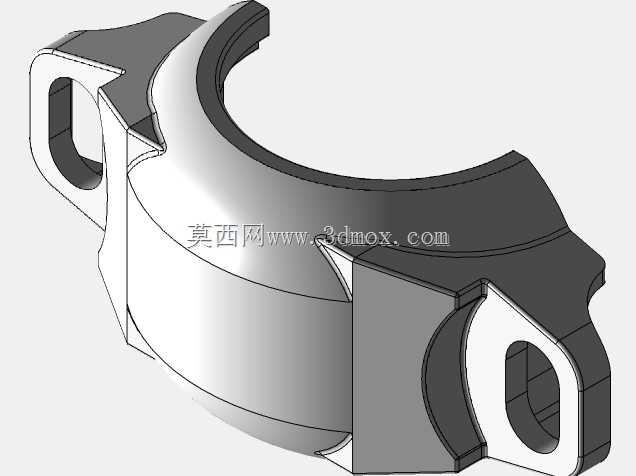

　　建模时首先需要还原的是卡箍壳体的铸造外形：整体呈对称的环形抱箍结构，外缘两侧延伸出带螺栓通孔的凸耳，凸耳内部预留螺栓穿装空间，外轮廓做了大圆角过渡，符合精密铸造的拔模与壁厚均匀要求，避免出现局部热节导致的缩松。环形内侧的楔形咬合槽是核心配合面，其锥角、槽宽与管端40S规格切槽严格对应，建模时需保证弧面与管道同轴度，两片卡箍合模后分型面过管道轴线。螺栓部位采用标准六角头配六角螺母，螺杆长度需保证在卡箍完全张开、管道就位的状态下仍能穿入凸耳，拧紧后螺母端面与凸耳之间留有合理的预紧行程，模型中螺栓与孔位保留真实间隙，便于后期做装配干涉检查与运动仿真。

　　外形与安装边界方面，该接头适配公称通径DN40、外径对应1又1/2英寸规格的钢管，管端需按40S管壁厚标准滚压或车削出标准卡箍槽。卡箍装配后的整体外径明显大于管道外径，径向占用空间约为管径的1.6至1.8倍，轴向宽度覆盖两根管道端部凸缘及密封圈的总长度，布局管路时要在接头两侧预留足够的扳手操作空间，尤其是螺栓轴线方向，需留出六角螺母拧紧所需的扳手回转距离。由于接头靠螺栓径向收紧，安装时两枚螺栓应对称交替拧紧，避免单侧受力导致卡箍偏斜、密封圈挤出，这一点在装配工艺说明和三维工装设计中都要体现。

　　从设计思路上看，这类接头兼顾了连接强度、密封可靠性与装拆便捷性：金属卡箍承担轴向拉力与管道错位载荷，橡胶件只负责密封，二者功能分离，避免了密封件承受机械挤压过载；不锈钢材质的选用让接头在腐蚀环境下免涂装，表面抛光后也满足食品、制药行业的卫生要求。三维建模过程中需重点核对卡箍楔形面与管槽的配合尺寸、螺栓孔中心距、密封圈压缩率以及开合状态下的运动包络，确保数字样机能直接用于管路布置校核、备件出图以及铸造模具开发，为现场选型和装配提供准确的几何依据。
