单梁桥式起重吊运设备三维结构设计

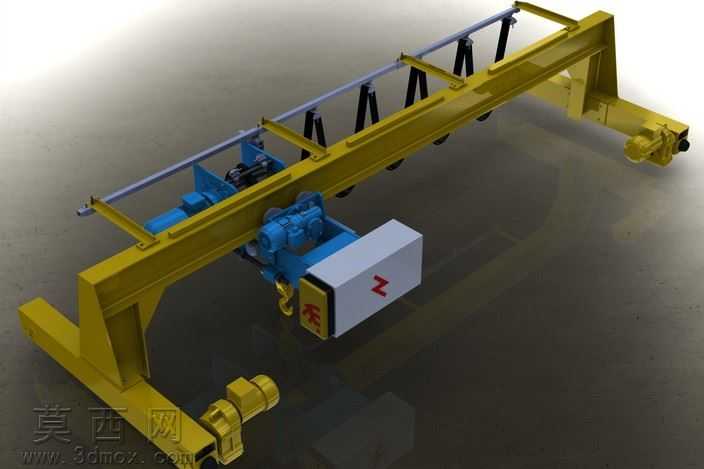

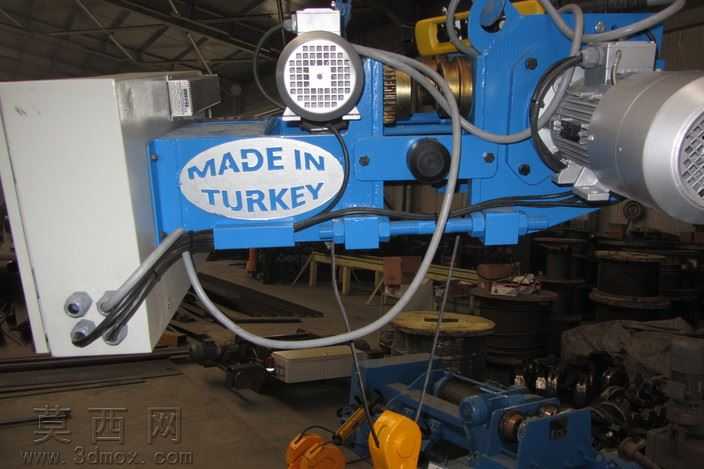

本作品为单梁桥式起重吊运设备的三维数字化模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循起重机械设计规范与实际生产制造的尺寸公差要求，完整还原了单梁起重机的真实结构与运行逻辑。模型主体的主梁结构采用箱型梁构型设计，建模时通过拉伸、放样、焊接特征模拟真实箱型梁的焊接成型工艺，主梁表面赋予醒目的工业黄金属漆材质，添加细微的焊接纹理与漆面磨砂质感，还原工业设备的真实外观质感。主梁两端的端梁行走机构完整建模，包含行走轮组、驱动电机、减速箱体、限位防撞块等细节部件，端梁与主梁的连接部位通过螺栓装配特征还原真实的连接结构，行走轮组赋予耐磨铸钢材质，添加表面磨损纹理与金属光泽质感，还原行走部件的工作状态。主梁下方的电动葫芦部件为核心工作机构，建模时完整还原了葫芦的起升电机、减速箱、卷筒、钢丝绳、吊钩组、运行小车等全部子部件，其中钢丝绳采用螺旋扫描特征完成建模，还原钢丝绳的多股绞合结构，吊钩组添加防脱卡舌细节，葫芦主体的电气控制箱采用灰白配色工程塑料材质，表面添加警示标识贴图，还原真实设备的安全标识设计。模型的滑动供电装置采用滑触线结构建模，包含滑触线导轨、集电器支架、绝缘吊件等细节，滑触线赋予紫铜导电材质与绝缘支架的黑色工程塑料材质，区分不同部件的材质属性。整体渲染采用工业场景布光，添加柔和的环境反射与阴影效果，突出金属部件的质感与结构层次，各运动部件的装配关系完全符合实际设备的运动逻辑，可直观展示单梁起重机沿轨道行走、葫芦沿主梁横向移动、吊钩垂直起升的三维运动轨迹。设计过程中优先考虑结构的合理性与装配的可行性，所有部件的尺寸比例均参考实际同吨位单梁起重机的参数设定，既保证了外观的还原度，也具备结构设计参考价值，可用于起重机械的结构教学、方案展示、虚拟仿真等场景。
