SWAT系列工业信号处理控制单元结构设计

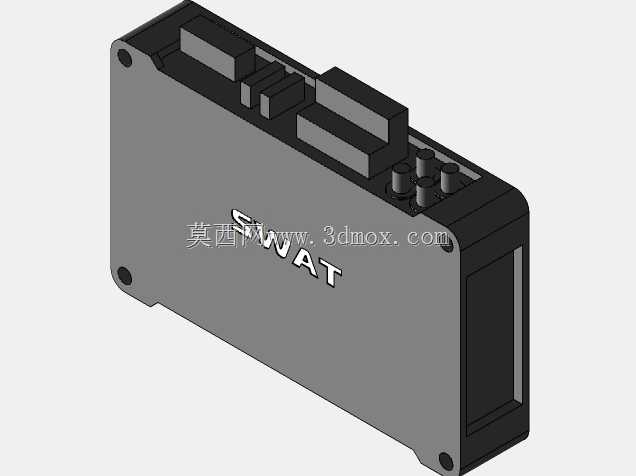

这款控制单元的结构设计，首先围绕工业现场的安装适配性展开，壳体采用一体化铣削成型的主体搭配端盖封合的结构，边角做了圆弧过渡处理，既避免安装过程中锐边划伤操作人员，也能在设备排布紧凑的电控柜内减少相邻部件的磕碰损伤。壳体侧面预留的多组接口位，按照工业现场接线的操作习惯做了高低错落排布，不同功能的接口间距预留了足够的接线操作空间，即使是带屏蔽层的粗线径通讯线缆插接时，也不会出现相邻接口互相干涉的情况。从实际应用场景来看，这类模块常被部署在自动化产线的信号采集节点、小型设备的本地控制端以及分布式电控系统的子站位置，承担前端传感器信号调理、开关量逻辑中转、通讯协议转换的实际功能，因此结构设计上优先考虑了复杂工况下的防护性能，壳体接缝处预留了密封胶条的安装槽位，装配后可达到常规工业环境要求的防尘防溅等级，能够适应车间内存在少量粉尘、温湿度波动的运行环境。设计过程中对安装边界做了严格的尺寸约束，壳体背部的固定孔位采用通用的工业安装孔距，既可以通过螺丝直接固定在电控柜的安装板上，也能适配标准DIN导轨的卡扣安装配件，无需额外加工转接件就能完成现场部署。壳体表面的标识区域做了下沉式设计，后续粘贴设备标签、参数铭牌时不会因为长期摩擦导致标识脱落，顶面的品牌标识采用模内成型的工艺，避免了丝印标识在长期使用中被擦拭磨损的问题。模块内部的PCB安装位设置了多组定位柱与螺丝柱，不同功能版本的电路板可以通过调整定位柱的适配位置共用同一套壳体，减少了衍生型号的开模成本，同时内部预留了足够的走线空间，强弱电区域做了结构上的分隔筋，避免内部布线出现信号干扰的问题。端盖位置预留了状态指示灯的透光孔位，无需拆开壳体就能直接观察模块的运行状态，日常巡检时可以快速判断设备工作是否正常，降低现场运维的操作难度。整体结构没有多余的装饰性设计，所有的外形特征都围绕安装便捷、运维高效、工况适配的实际工程需求设计，壳体壁厚经过受力校核，在满足结构强度的前提下尽可能控制整体重量，既不会因为壁厚过薄导致装配时出现形变，也不会因为冗余的材料增加不必要的成本。
