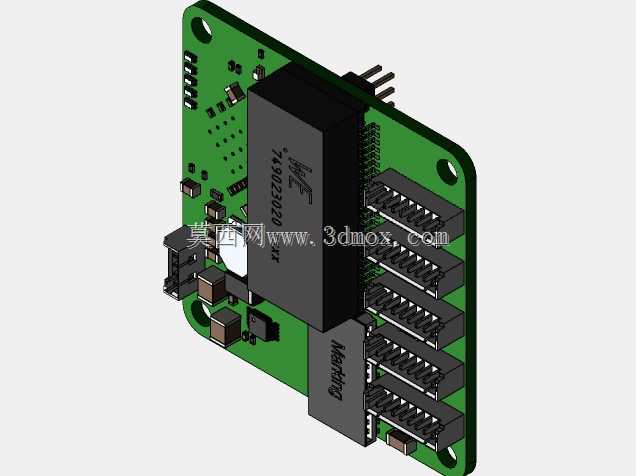

GigaBlox以太网扩展电路板结构设计

这款电路板主要面向多网口接入的工业通讯场景，可在嵌入式控制、工业网关、小型网络交换设备中作为核心扩展模块使用，能够为上位主控提供多路独立的千兆以太网通道，解决单主控设备网口数量不足的布线难题。从结构设计来看，整块板采用方形PCB布局，四个边角预留了标准安装孔位，可直接通过铜柱固定在设备内部的安装平面上，安装孔的位置避开了板上所有高器件，不会出现装配干涉问题，安装边界清晰，适配多数紧凑型工业设备的内部安装空间。板上集成了网络变压器与多组RJ45接口，接口采用同向并排排布的设计，布线时所有网线可从同一侧引出，大幅减少设备内部的线缆弯折，方便后期运维时的线缆梳理与插拔操作。设计过程中充分考虑了器件的高度差，将高度较高的网络变压器与接口器件布置在板卡一侧，低矮的阻容、被动器件布置在板卡另一侧，既保证了焊接时的工艺可行性，也避免了高低器件之间的信号干扰，同时为板卡上方预留了足够的散热空间，长时间满负载运行时不会出现热量堆积的问题。板上还预留了排针连接位，可通过排针直接与主控板实现电气连接，不需要额外飞线，降低了整体装配的复杂度，排针的引脚定义遵循通用嵌入式接口规范，可适配多数主流主控板的扩展引脚定义。从实际使用角度出发，该模块不需要额外的外围转接电路，直接供电即可实现多路网络信号的转换与传输，可有效缩短设备的开发周期，结构设计上所有器件的选型都遵循工业级器件的封装标准，替换性强，后期维护时不需要寻找特殊封装的替代器件，板边做了圆弧倒角处理，装配时不会划伤操作人员或周边线缆，PCB走线的布局兼顾了信号完整性要求，差分对走线做了等长处理，保证千兆网络传输时的信号稳定性，不会出现丢包、延迟过高的问题。整体结构紧凑，在有限的板卡面积内集成了多路网络通道，同时兼顾了安装便利性、散热性能与信号稳定性，适合在各类需要多网口扩展的工业通讯设备中使用。
