小型集成式多端口网络交换电路板结构

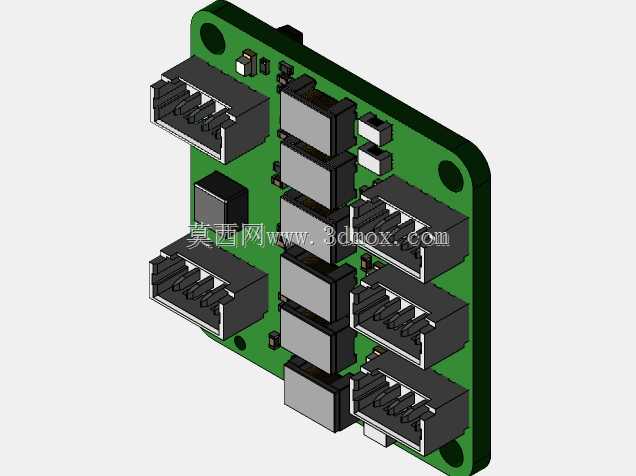

这款多端口网络交换模块的结构设计，核心面向小型化嵌入式组网场景，在工业现场传感节点组网、小型智能设备集群通讯、紧凑型边缘计算单元内部网络搭建这类空间受限的应用里，能替代传统体积偏大的商用交换机，完成多设备间的以太网数据交换转发。从结构布局来看，PCB板采用圆角矩形设计，四个角预留了标准安装孔位，可直接通过铜柱或螺丝固定在设备壳体的安装柱上，安装孔的位置避开了板上所有高器件，不会出现安装螺丝触碰元件造成短路的问题，板边到最外侧器件的距离预留了足够的安全间隙，适配壁厚1-2mm的嵌入式壳体安装，不会出现装壳后器件顶壳的情况。板上的端口排布采用分层错位布局，六个RJ45端口分三列排布在板身两侧，每列两个端口上下对齐，端口之间预留了标准的水晶头插拔空间，不会出现相邻端口插水晶头时互相干涉的问题，中间区域排布网络变压器、滤波电容、主控芯片这类核心器件，高低器件分区排布，高的网络变压器靠近端口放置，矮的阻容元件贴近主控芯片布置，既缩短了端口到变压器的信号走线长度，减少信号传输损耗，也让整板的器件高度差控制在合理范围，整板最大高度不超过16mm，能适配厚度20mm以内的超薄设备壳体。设计时充分考虑了生产装配的便利性，所有贴片元件的封装间距都满足SMT贴装的最小间距要求，接插件的焊盘尺寸做了加大处理，提升波峰焊后的连接强度，避免设备在震动环境下使用出现端口脱焊的问题。板上的走线区域做了分区规划，电源走线和信号走线分开布置，接地层做了完整铺铜，既提升了模块的抗干扰能力，也从结构上避免了信号串扰的问题，适合在电磁环境复杂的工业现场使用。模块的供电接口布置在板身的侧边，不会和网线端口的插拔路径产生干涉，接线操作时不需要拔出相邻的网线就能完成供电线的插拔，日常维护的操作空间预留充足。
