两端挂钩式螺旋拉伸弹簧三维建模作品

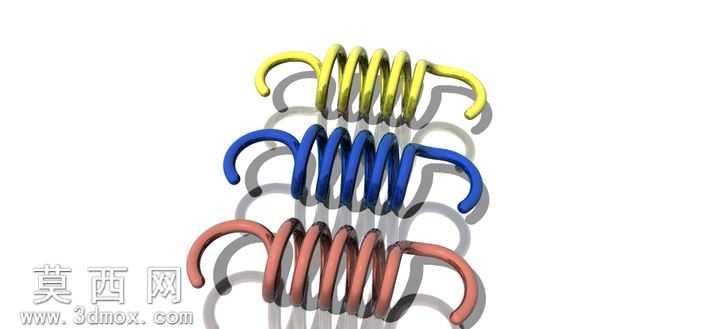

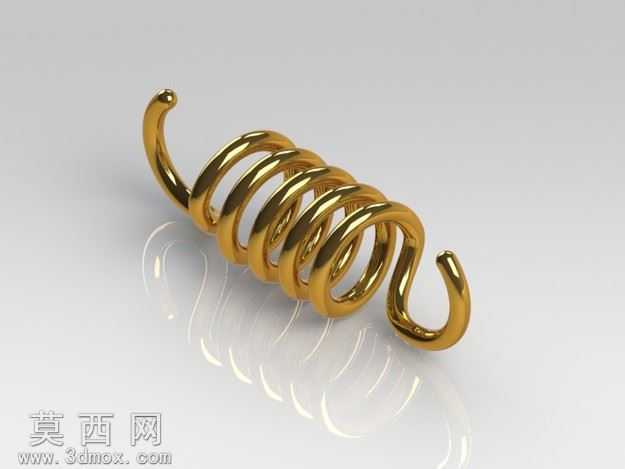

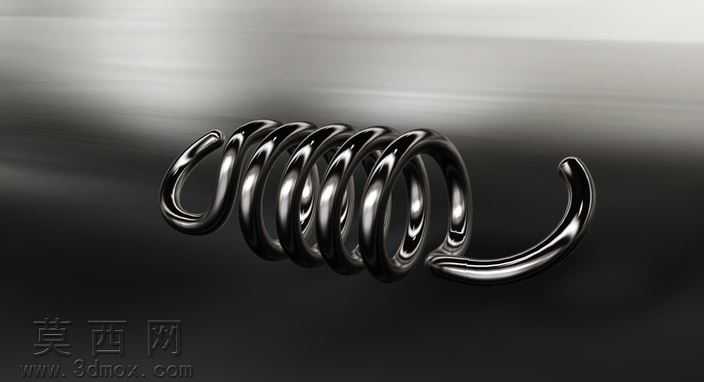

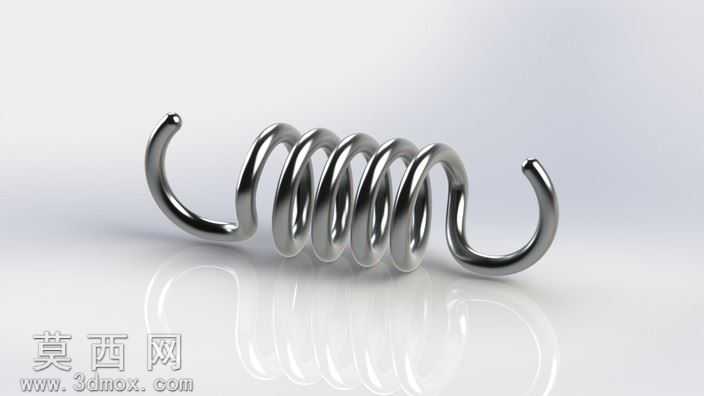

本作品为两端带挂钩的螺旋拉伸弹簧三维建模成果，建模过程依托主流三维CAD软件完成，整体建模逻辑围绕拉伸弹簧的实际生产成型逻辑展开，首先确定弹簧的核心参数：包括有效圈数、簧丝直径、弹簧中径、两端挂钩的成型角度与伸出长度，先通过螺旋线命令生成弹簧主体的螺旋扫掠路径，结合簧丝截面轮廓完成主体螺旋段的扫掠建模，保证螺旋升角均匀一致，圈数间距符合拉伸弹簧无初应力的常规设计要求。针对两端的挂钩结构，采用三维草图绘制挂钩的弯曲路径，保证挂钩与弹簧主体末端的衔接处平滑过渡，无生硬的几何转折，还原实际冷卷弹簧挂钩的弯折成型形态，避免出现应力集中的尖锐棱角。材质渲染阶段，采用抛光弹簧钢材质参数，调整金属材质的反射率、粗糙度与环境贴图参数，还原不锈钢弹簧表面光亮的金属质感，同时添加柔和的环境光影效果，让弹簧表面的金属反光自然过渡，清晰呈现螺旋结构的曲面起伏与簧丝的圆柱轮廓，渲染出的效果能够直观展现弹簧的外观形态与结构细节。结构设计上严格遵循拉伸弹簧的常规设计规范，主体螺旋段各圈在自由状态下为并紧状态，两端挂钩的中心与弹簧轴线保持共面，挂钩的圆弧半径符合安装使用的通用尺寸要求，整体模型几何精度高，无破面、重叠面等建模缺陷，可直接用于装配验证、工程出图或者3D打印样件制作。建模过程中对挂钩与主体衔接的过渡段做了曲率连续处理，还原实际弹簧生产过程中末端圈逐步弯折形成挂钩的工艺特征，让模型不仅具备外观展示效果，也能符合机械设计场景下的结构验证需求，可用于机械结构教学、五金配件选型展示、设备装配模拟等多种场景。
