船舶机舱暖通空调用列管式水冷器结构

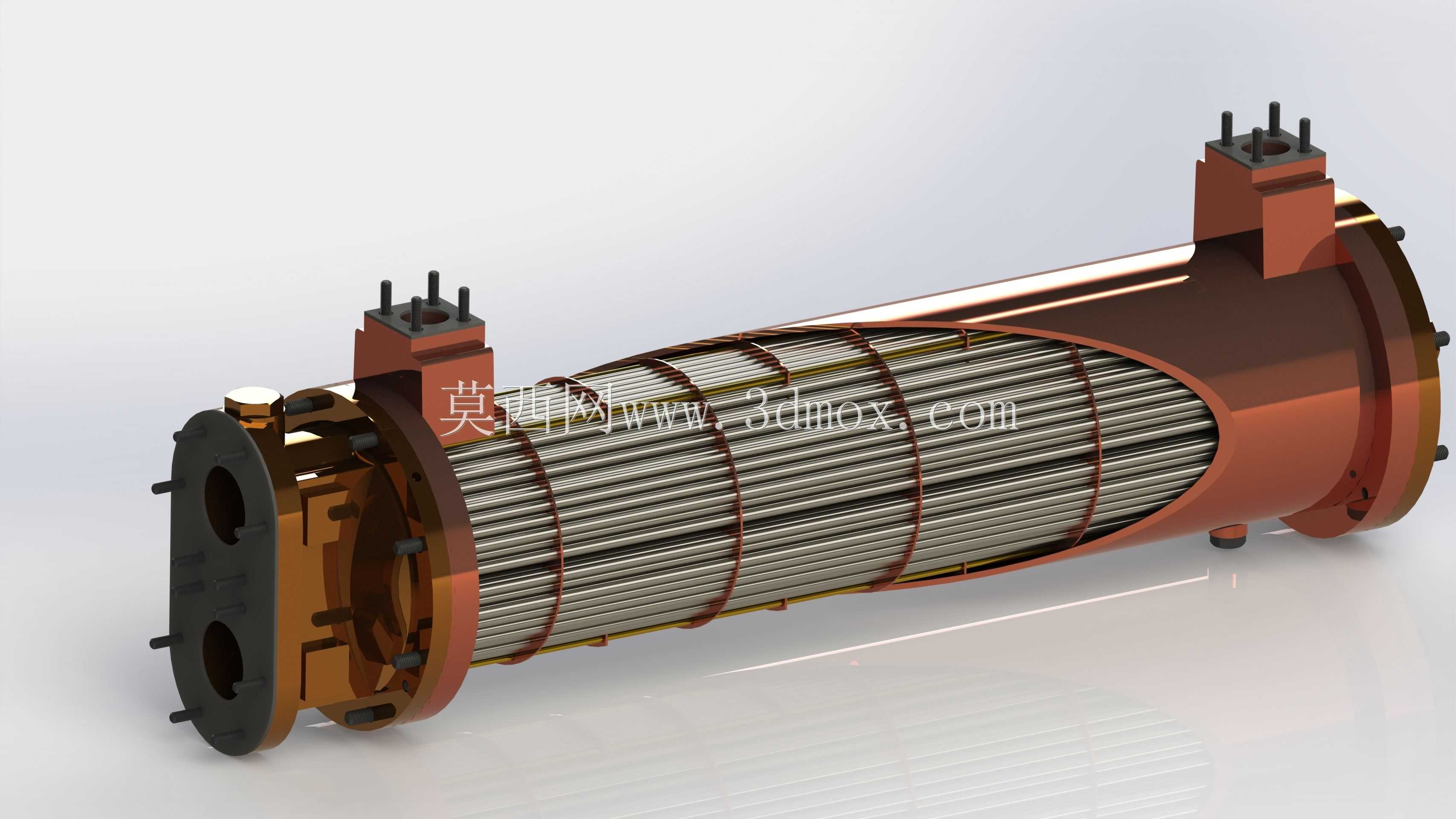

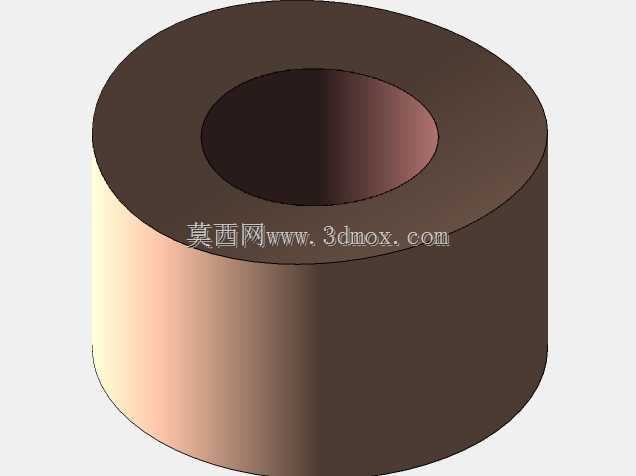

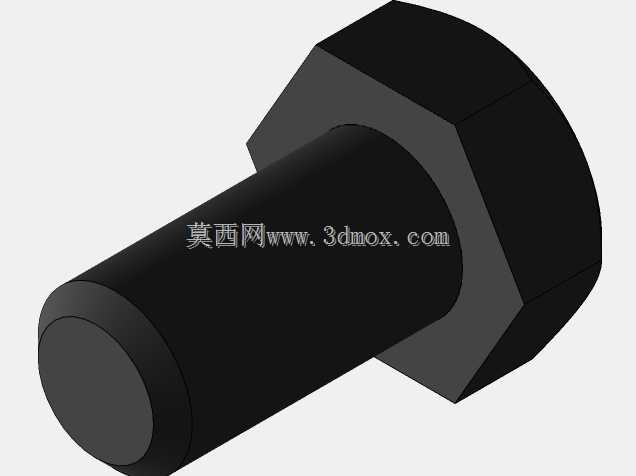

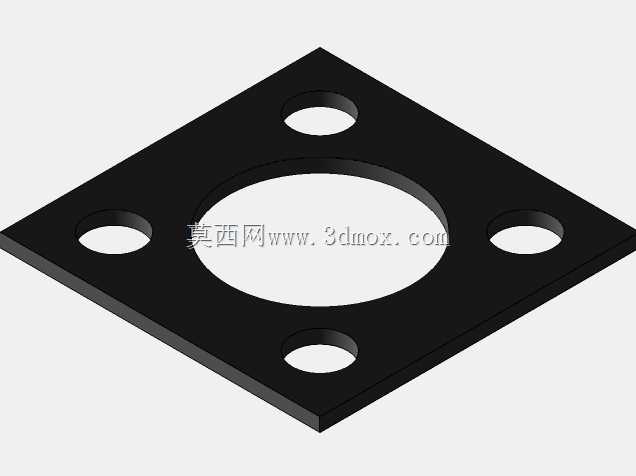

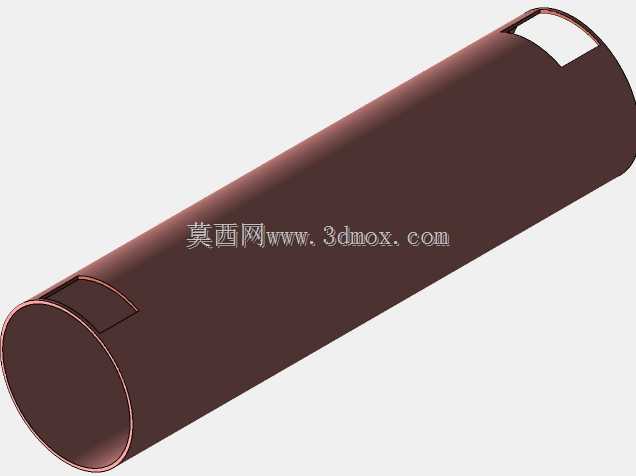

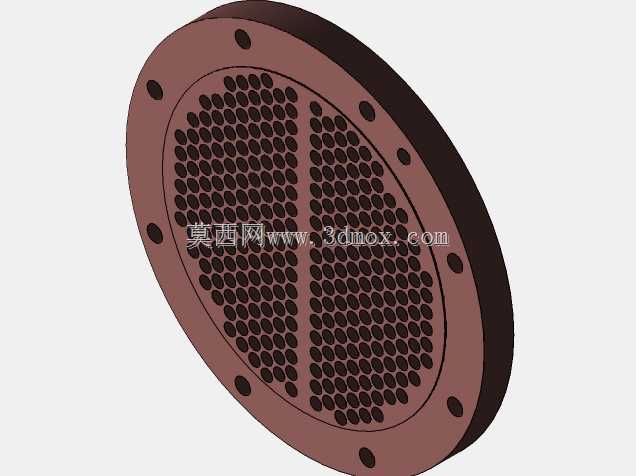

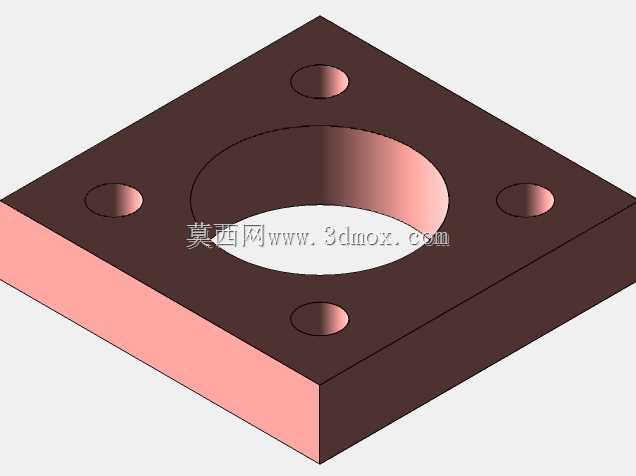

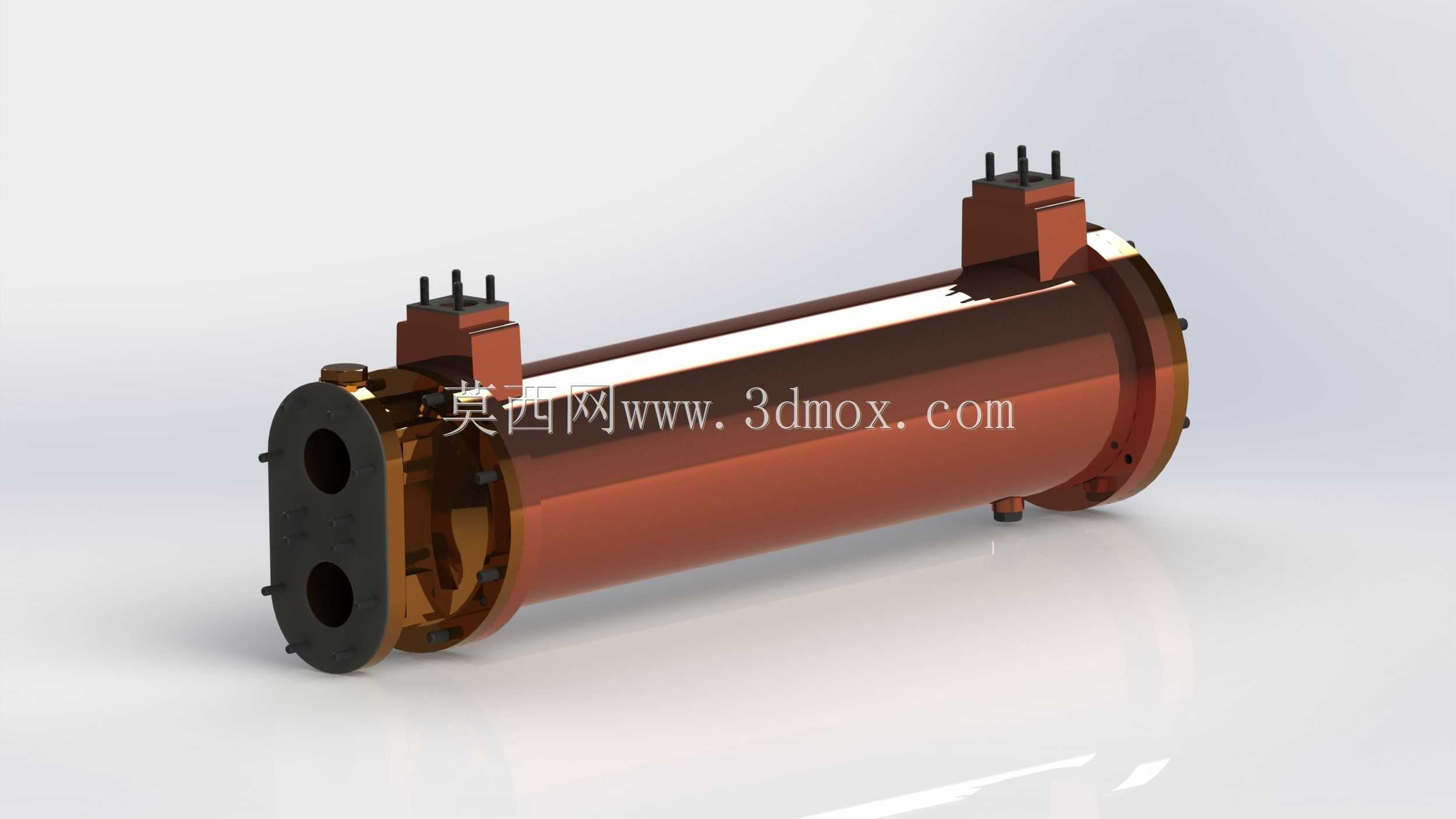

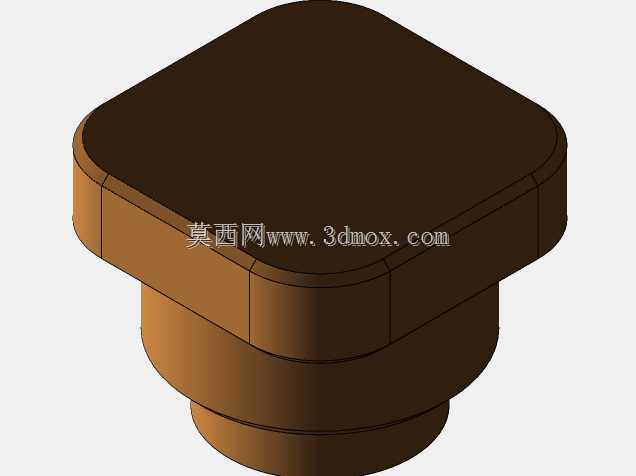

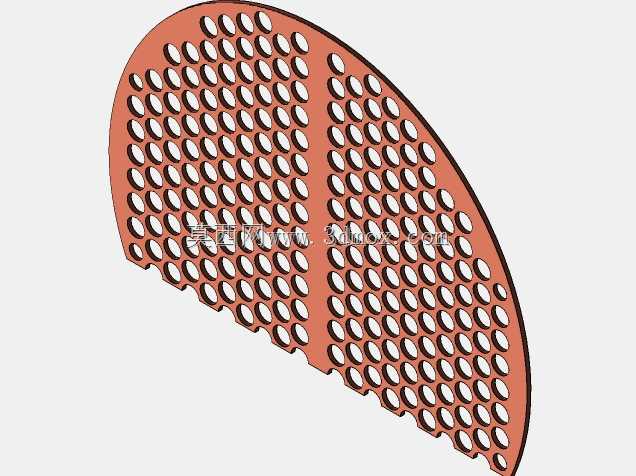

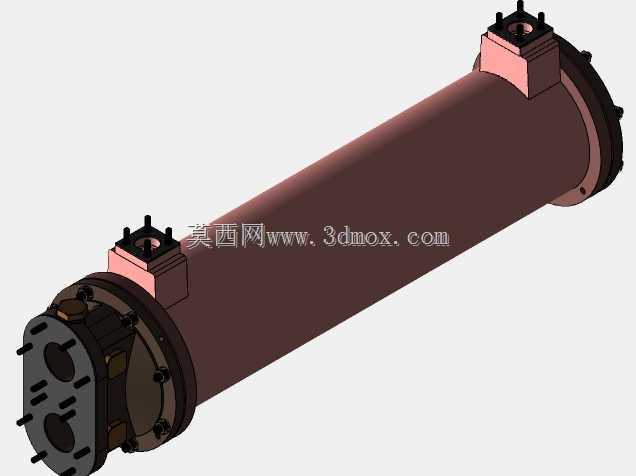

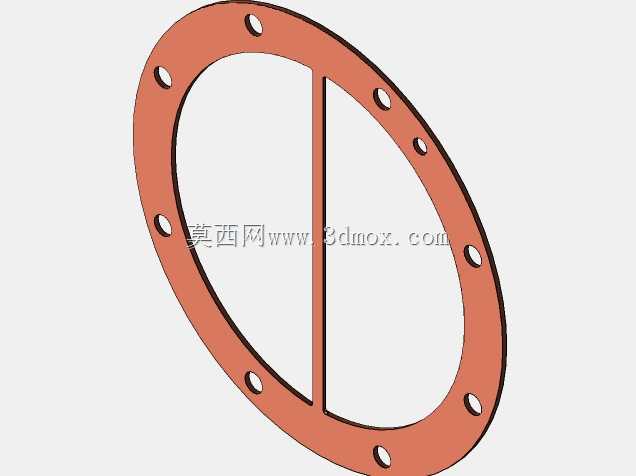

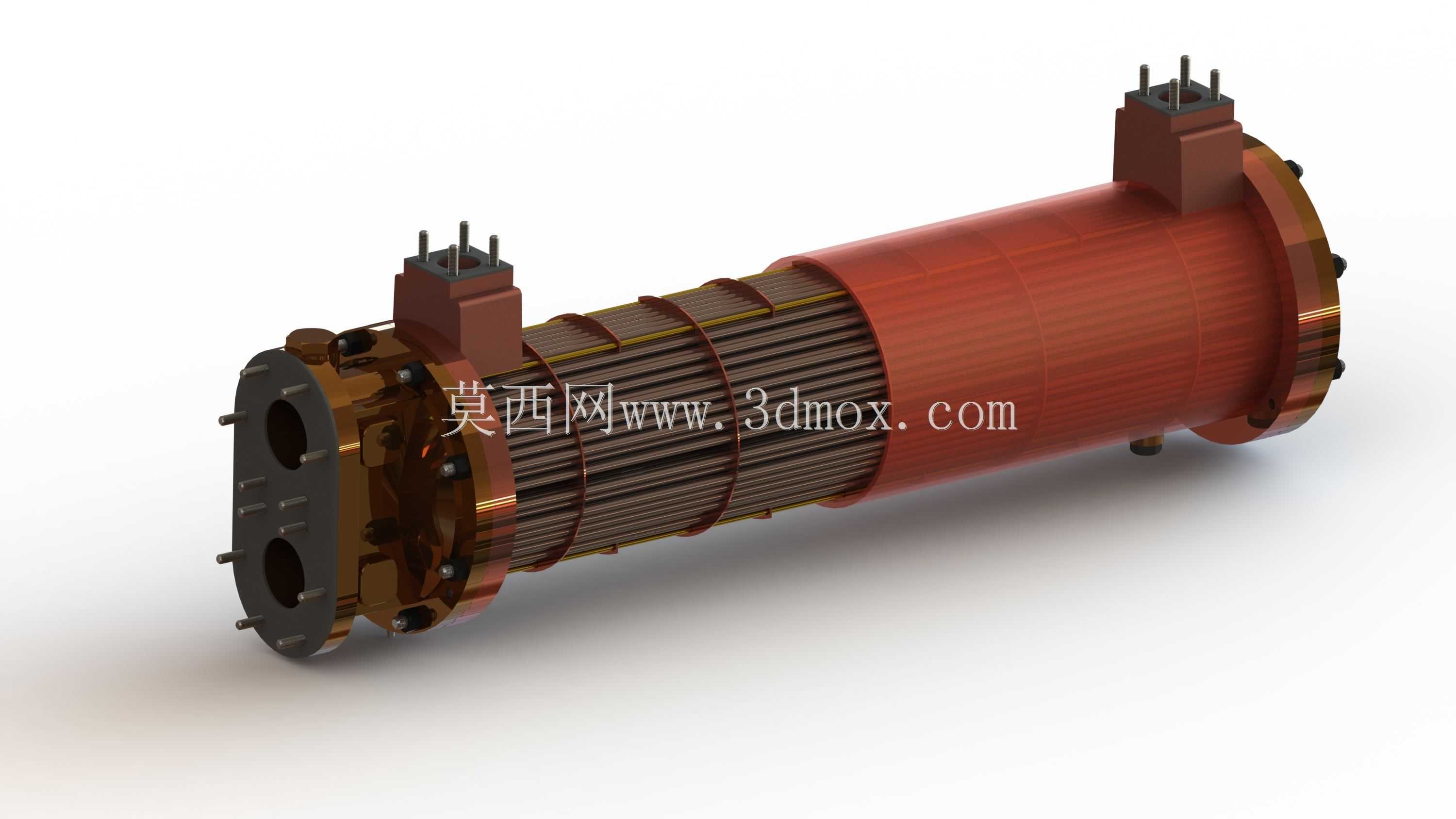

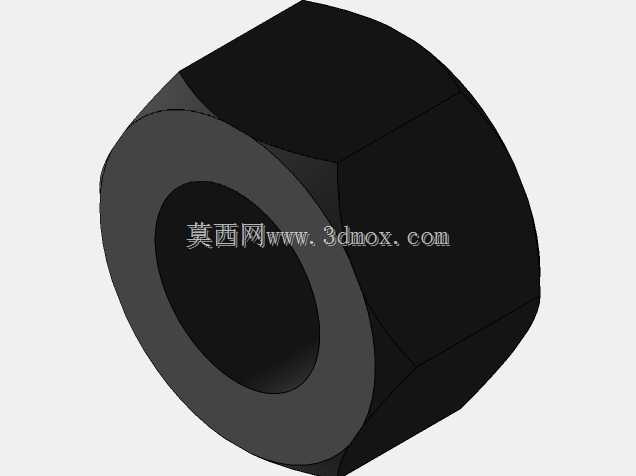

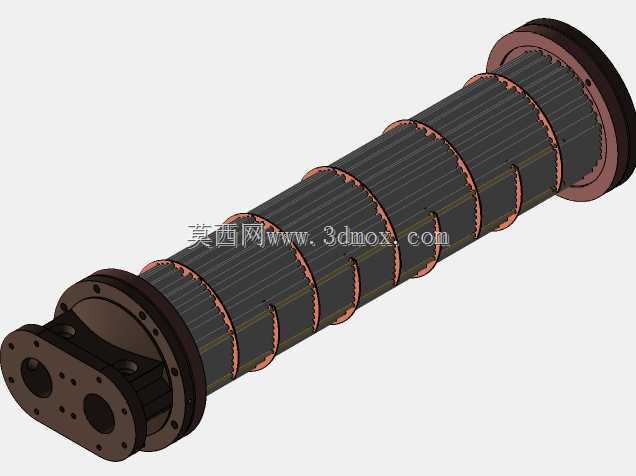

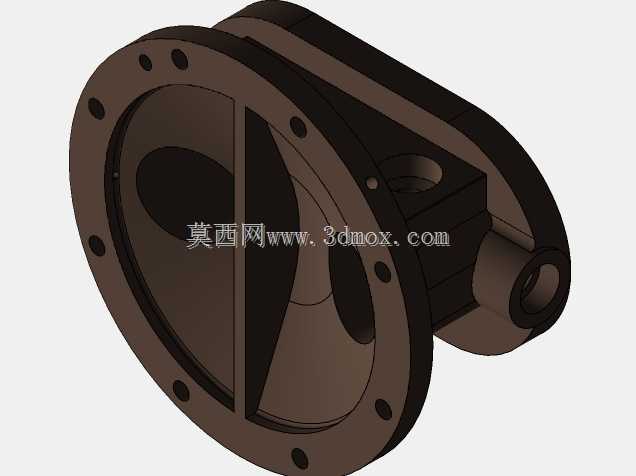

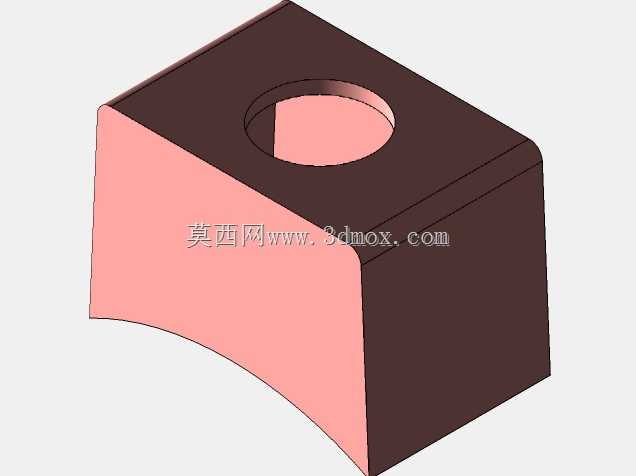

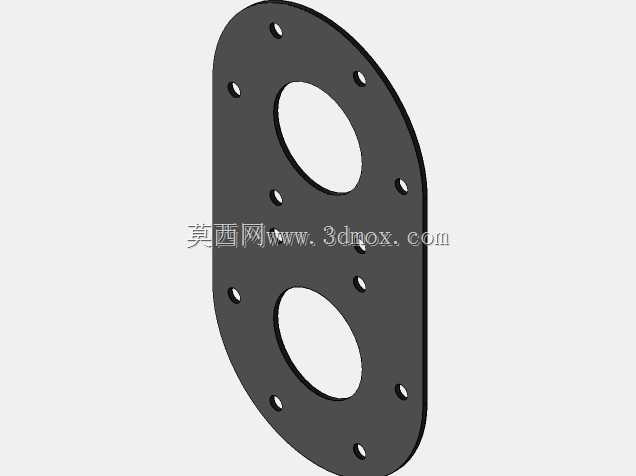

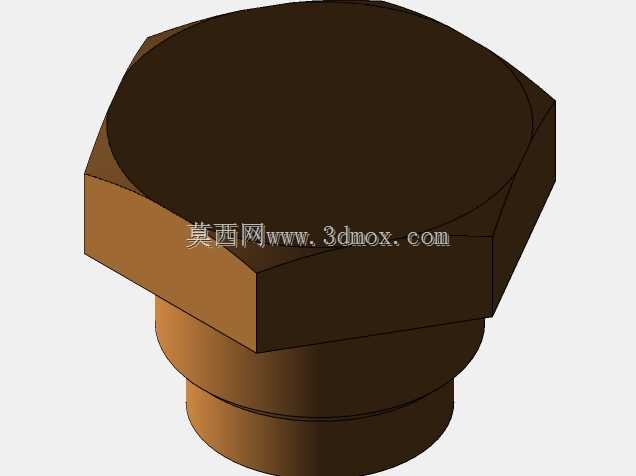

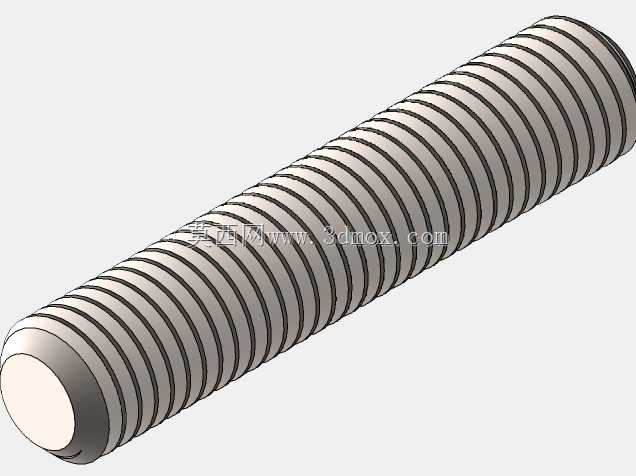

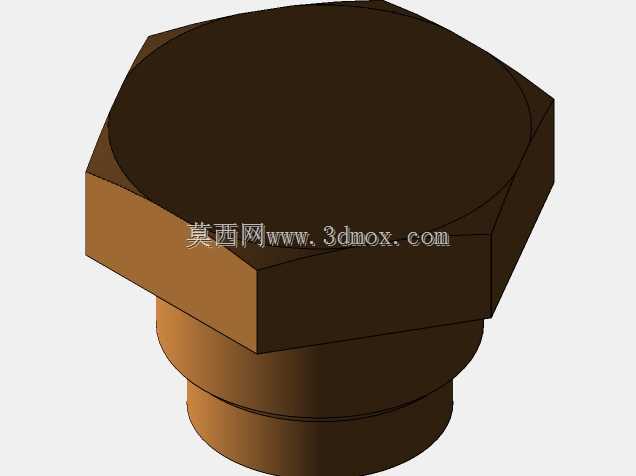

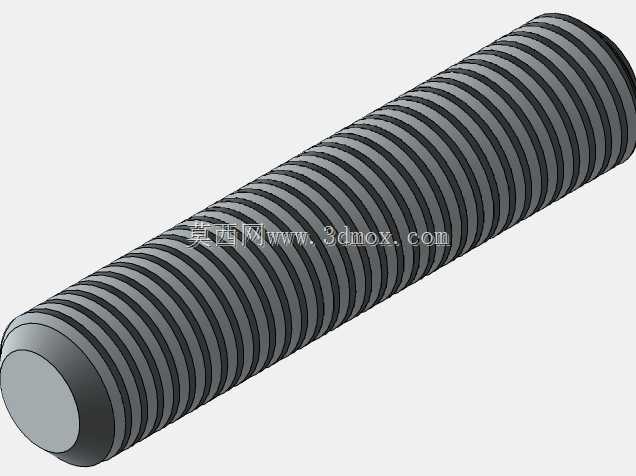

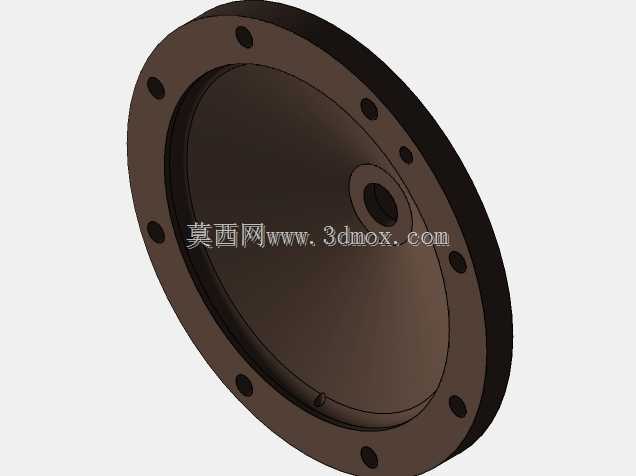

这款列管式水冷器的设计完全围绕船舶机舱的特殊作业环境展开，区别于陆用换热设备，其结构强度、抗振性能、密封可靠性都做了针对性优化，适配船舶航行过程中持续存在的船体振动、倾斜摇摆、空间紧凑等实际工况，主要服务于船舶机舱内暖通空调系统的冷媒冷却环节，承担压缩后高温气态冷媒与冷却淡水之间的热量传递任务，将空调系统回路中的多余热量通过冷却介质带出，保障舱室暖通空调系统在船舶长时间航行过程中稳定运行，维持机舱及船员生活舱室的温度处于合理区间。从结构设计逻辑来看，采用固定管板式列管结构，换热管束沿筒体轴向排布，两端通过管板与端盖连接，管程走待冷却的高温冷媒，壳程通冷却淡水，两种介质通过管壁完成逆流热交换，换热效率稳定，结构承压能力强，适配船用系统的压力波动工况。筒体两端的端盖采用分体式法兰连接结构，预留了对应的介质进出口接口，接口位置与尺寸匹配船舶暖通系统的常规管路通径，安装时可直接对接标准船用法兰，无需额外制作过渡连接件。顶部设置的接线端子结构用于配套温度、压力监测元件的安装，可实时采集换热前后的介质参数，接入船舶机舱的集中监控系统，方便运维人员实时掌握设备运行状态。考虑到机舱内安装空间局促，设备整体采用卧式长筒结构，径向尺寸控制在合理范围，安装时可沿舱室侧壁或设备间隙排布，底部预留的支撑脚结构适配船舶设备安装的通用基座尺寸，固定螺栓孔位间距符合船用设备安装规范，安装时无需对基座做大规模改造。管束部分采用密集小直径换热管排布，在有限的筒体内腔中最大化换热面积，同时在管束外部设置多道折流板与定距管，一方面引导壳程冷却水流向，避免水流短路提升换热效率，另一方面对换热管束形成多点支撑，抵消船舶航行过程中振动带来的管束疲劳损伤，延长设备使用寿命。端盖与管板之间采用耐油耐温的密封垫片，适配船用介质的特性，避免长期运行后出现渗漏问题，端盖上的螺栓采用对称均匀排布设计，紧固时受力均匀，不会出现局部密封压合不实的情况。设备的进出口位置做了流向标识，安装时可快速识别介质流向，避免接反影响换热效果，整体外表面做了防腐防锈处理，适配机舱内高湿、高盐雾的空气环境，降低长期使用后的锈蚀速率。
