适配薄PCB的SMA凹形边缘射频连接器

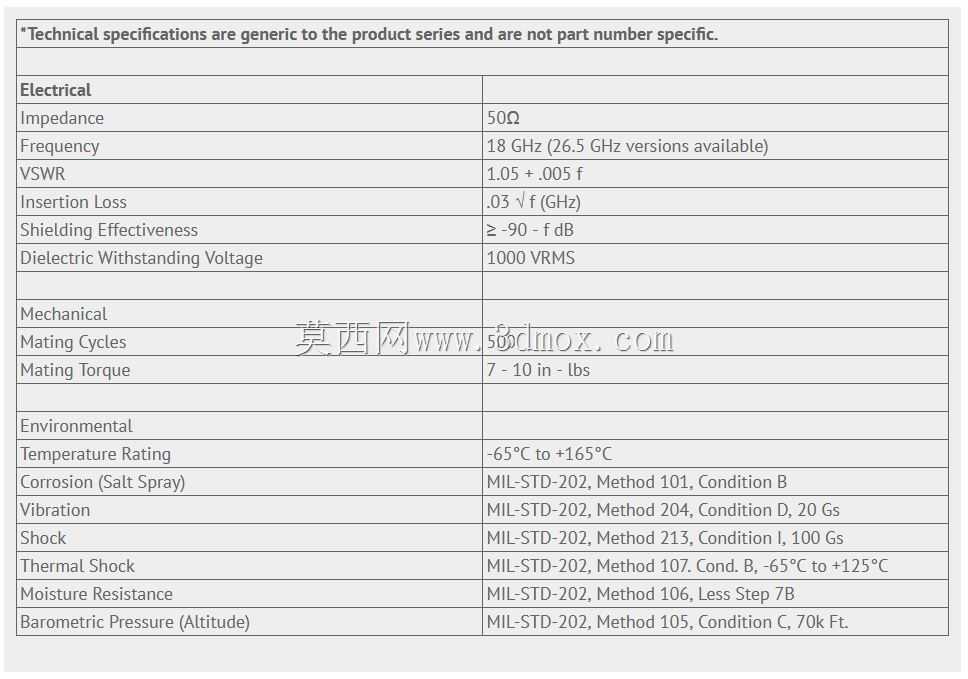

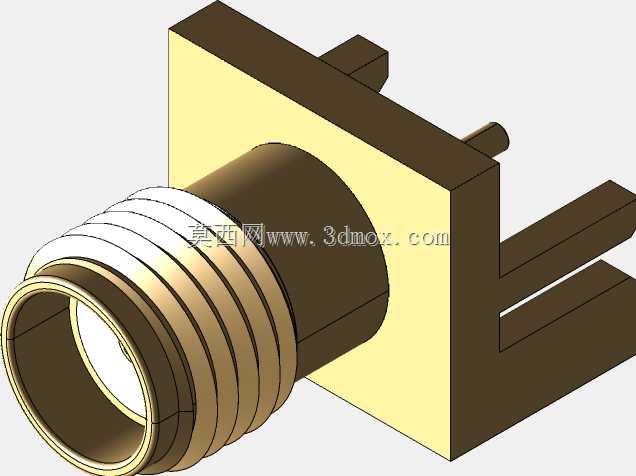

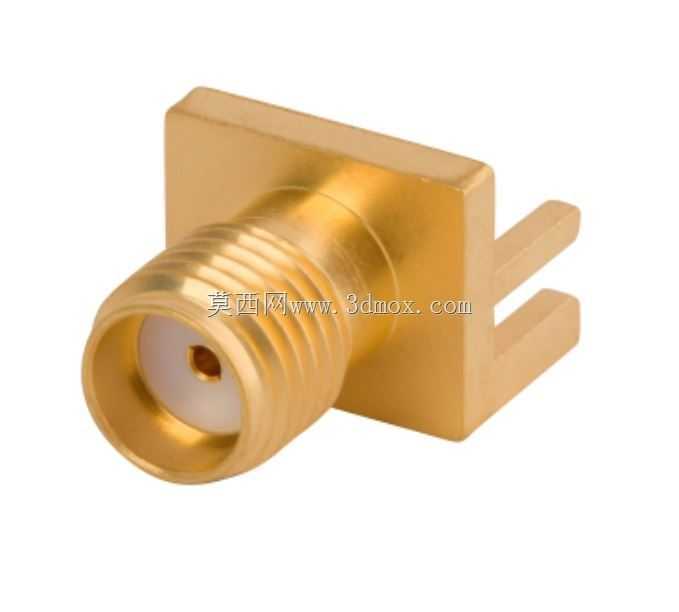

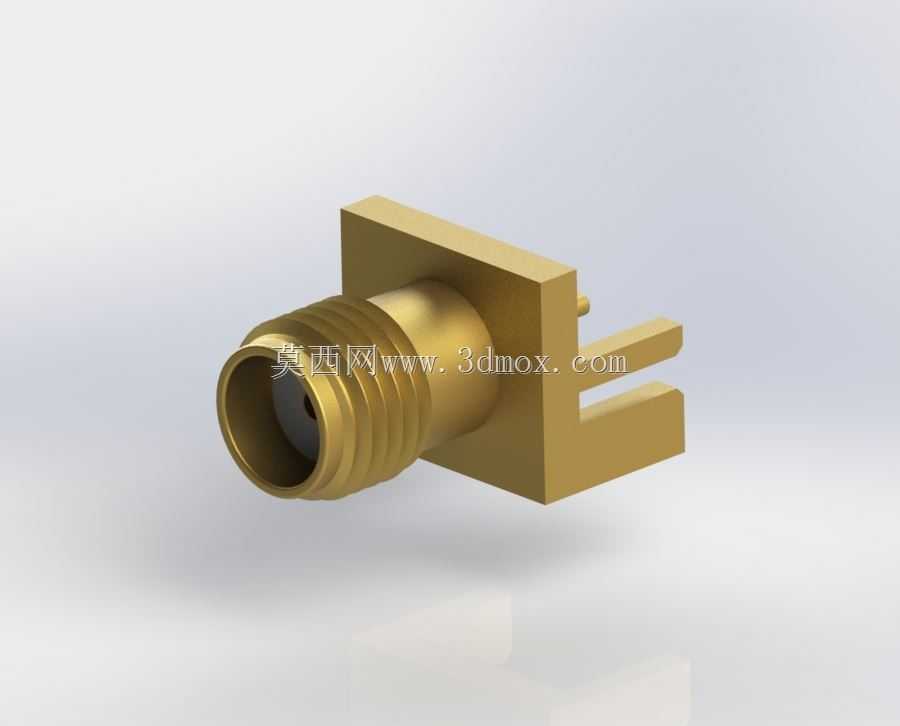

　　在高频通讯、射频测试、微波信号传输类设备的PCB板级设计中，边缘安装型射频连接器的选型直接决定信号链路的驻波比与插入损耗表现，这款SMA凹形边缘连接器正是针对0.042英寸厚度的印制板开发的专用连接部件。从实际工程应用场景来看，这类连接器多用于无线通信模块、射频前端板卡、微波测试治具、小型化基站收发单元中，承担板上射频信号与外部同轴电缆的转接功能，相比穿孔焊接的SMA连接器，边缘安装结构不需要在PCB板面占用过大的布线空间，能够给板上的射频走线、阻容器件排布留出更多有效面积，尤其适合布局紧凑的高密度射频板卡设计。从功能特性上看，该款连接器为SMA凹形（母头）接口，支持标准SMA公头同轴线缆的快速插拔，工作带宽可覆盖至18GHz频段，

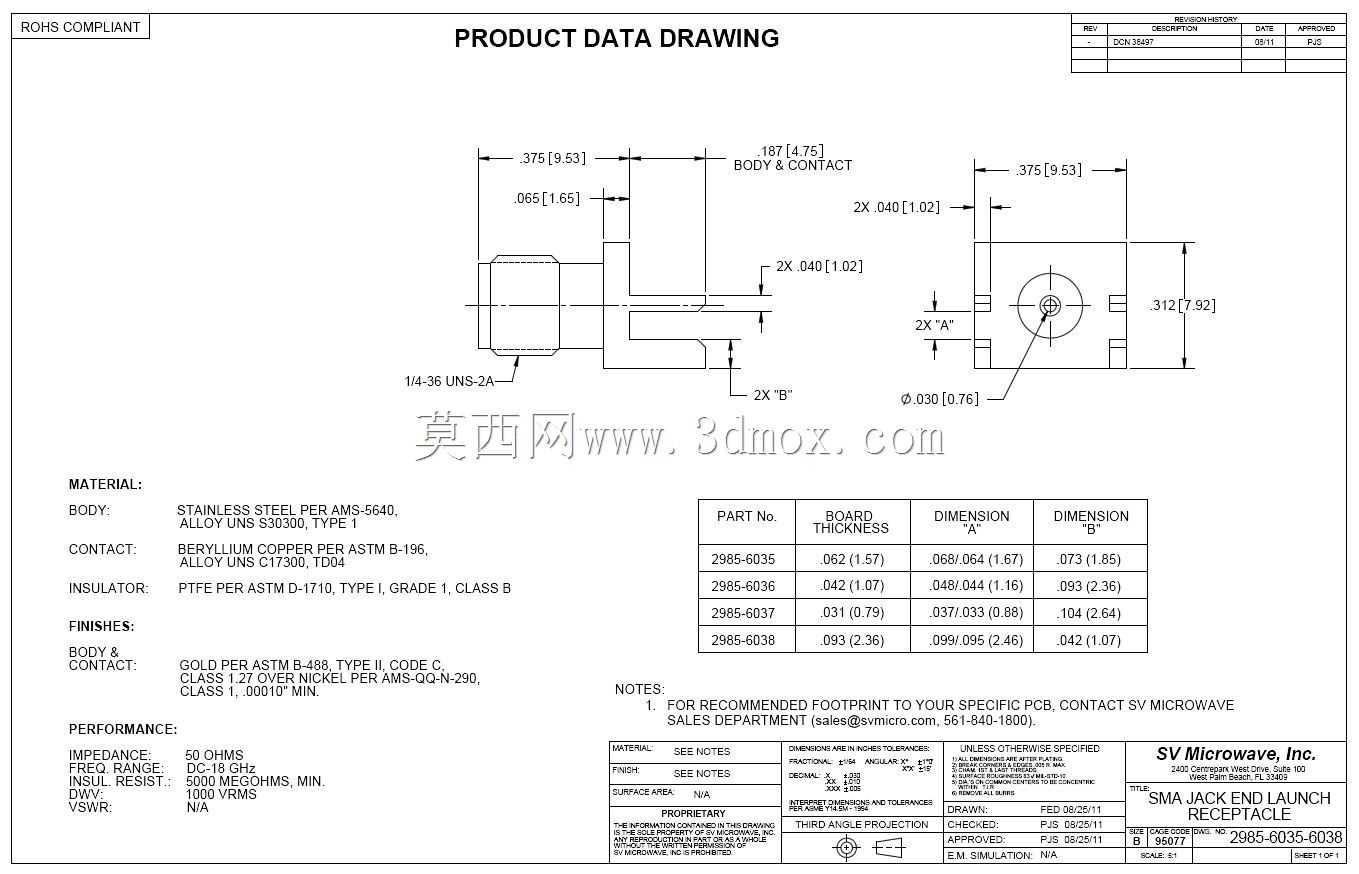

　　能够满足绝大多数Sub-6G通信、微波测试场景的信号传输要求，接口内的接触件采用弹性结构设计，多次插拔后仍能保持稳定的接触压力，降低信号传输过程中的接触损耗。设计层面上，这款连接器采用边缘夹装式的安装结构，安装脚直接卡在PCB板的边缘位置，焊接引脚与PCB边缘的焊盘精准对位，不需要在PCB内部开设大尺寸的安装孔，仅需在板边预留对应宽度的焊盘与卡槽位即可，焊接时能够通过治具快速定位，减少波峰焊或手工焊接过程中的偏移问题。从安装边界与尺寸适配来看，连接器的夹装槽尺寸严格匹配0.042英寸的PCB厚度，安装后连接器端面与PCB板面保持齐平，不会出现凸起或凹陷导致的线缆对接歪斜问题，金属外壳采用一体化切削加工结构，既能够保证结构强度，

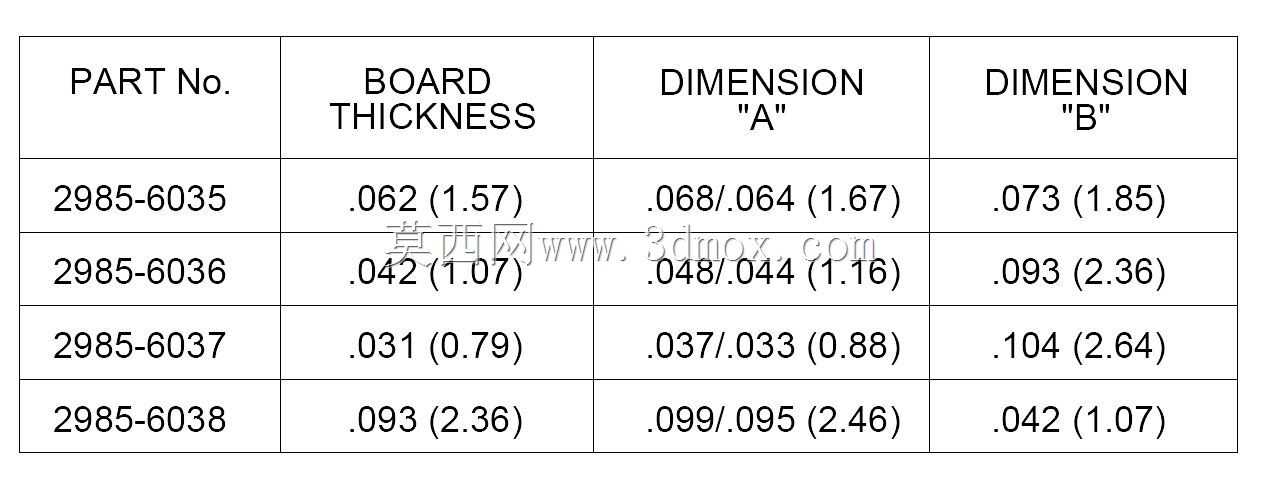

　　也能起到良好的电磁屏蔽作用，减少外部电磁干扰对射频信号的影响，同时外壳的接地引脚与PCB地网直接连通，能够有效提升信号传输过程中的抗干扰能力。建模过程中需要重点关注夹装槽的公差配合、插接口的同轴度、焊接引脚的位置度，这些参数直接影响实际生产装配时的适配性，若槽位尺寸公差过大，会出现安装过松导致焊接移位，或是过紧无法卡入PCB的问题；插接口的同轴度偏差则会直接导致高频段信号驻波比升高，影响信号传输质量。
