德生AN-200调幅调频环形接收天线结构

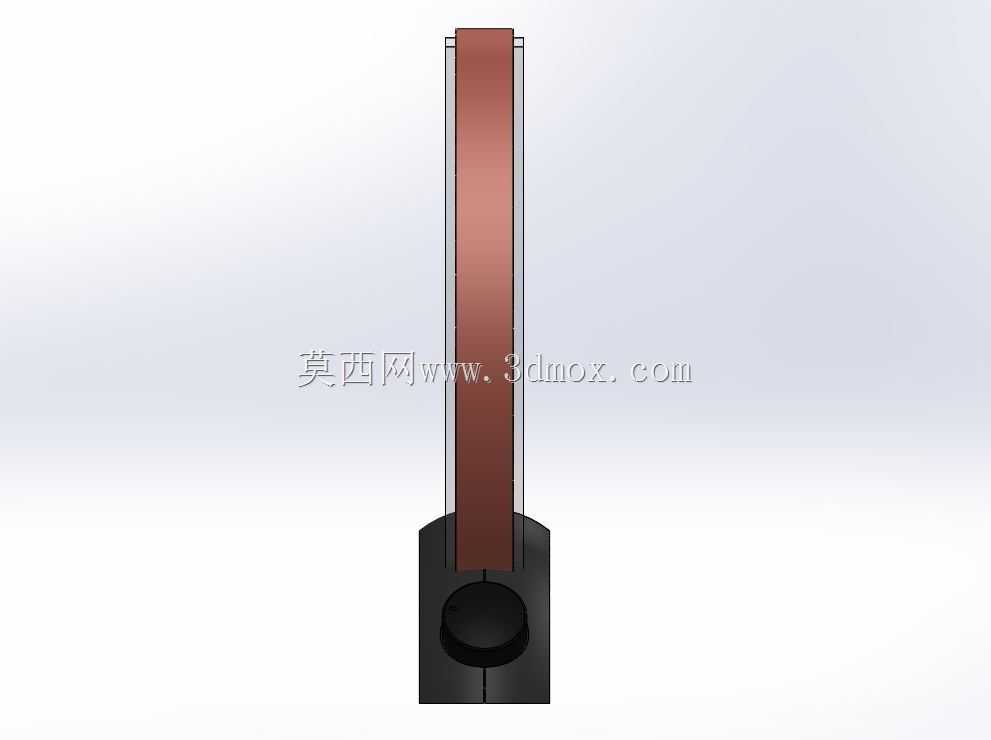

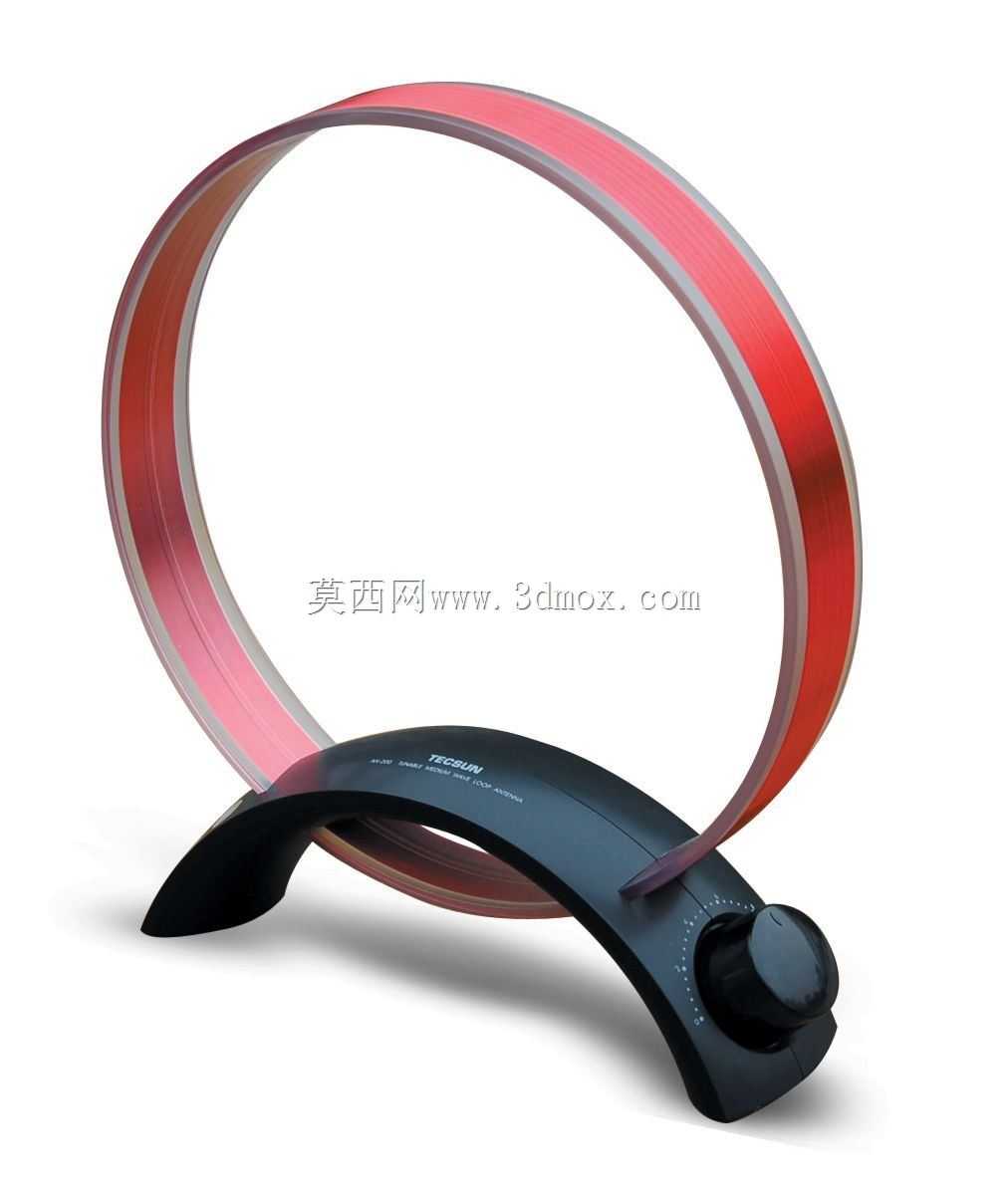

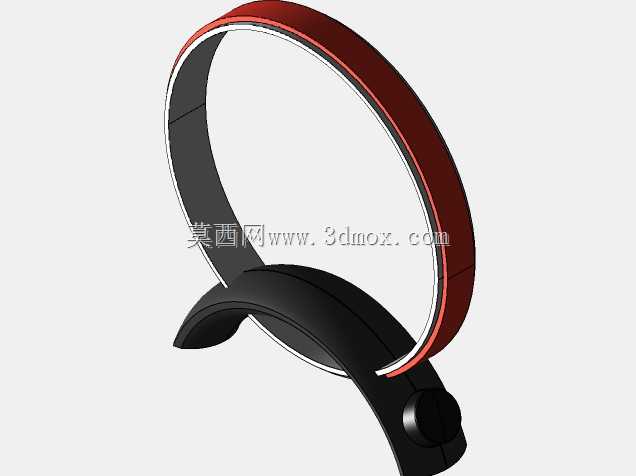

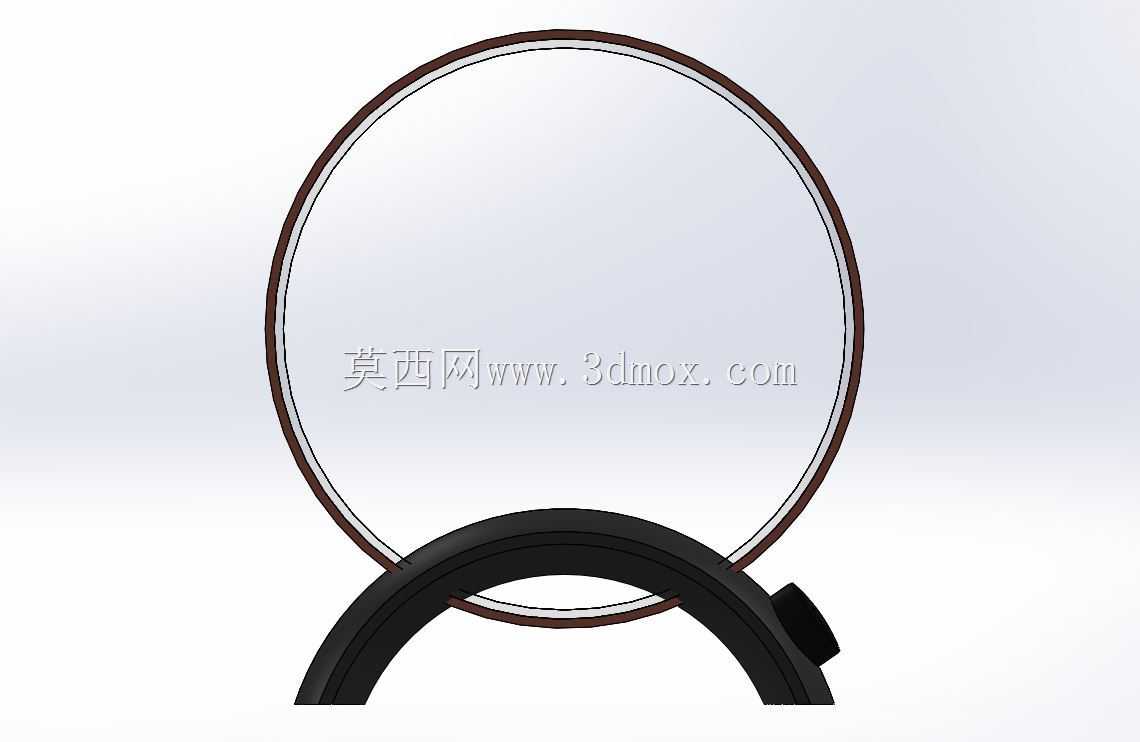

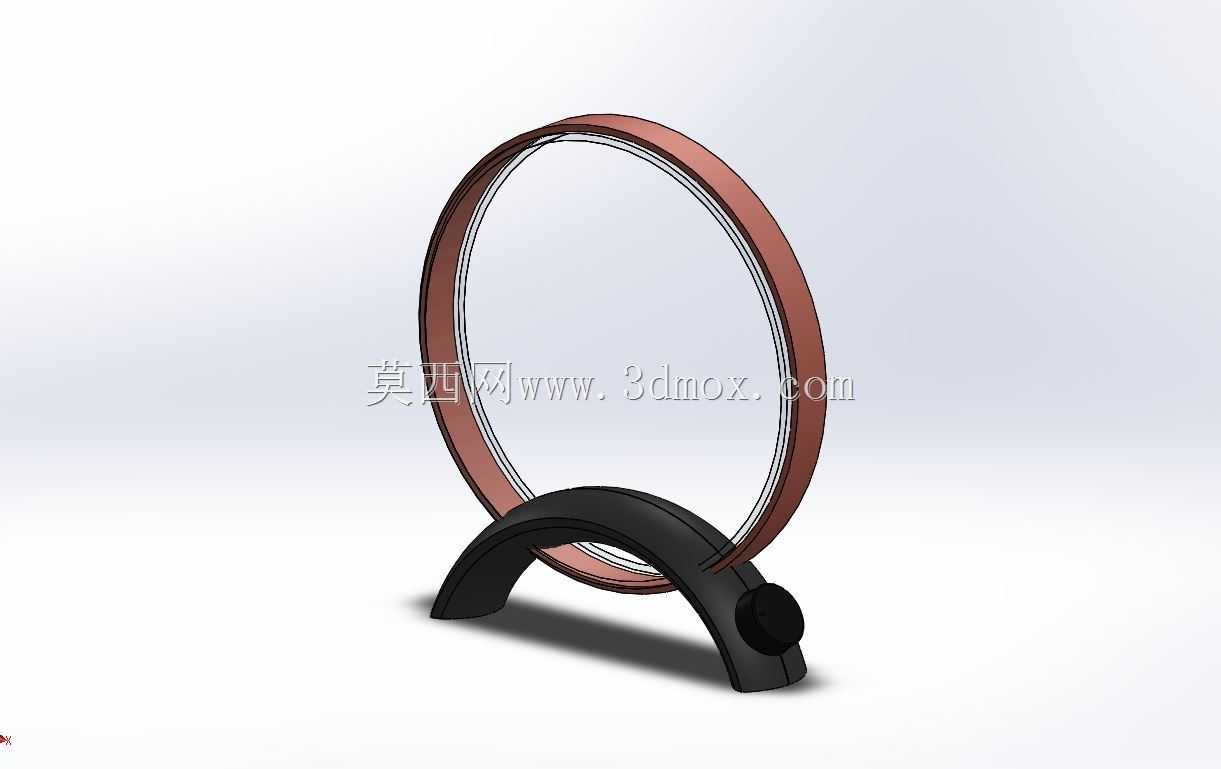

在广播接收设备的配套外设领域，环形接收天线是提升中短波、调频波段信号拾取能力的核心配套部件，这类产品常搭配台式收音机、专业广播接收设备使用，尤其在室内信号遮挡严重、电磁环境复杂的场景下，能够有效弥补设备内置天线的接收短板，降低环境杂波对信号解调的干扰。这款环形天线的结构设计围绕便携摆放与信号接收效率做了多维度权衡，主体环形绕组采用闭合环状排布，环体本身的直径尺寸经过匹配计算，对应调幅、调频波段的常用接收波长做了阻抗适配，绕组外层采用绝缘包覆结构，既避免绕组线裸露造成的氧化与接触风险，也能通过外层包覆的定型结构维持环体的几何精度，避免长期摆放出现环体形变导致的接收参数偏移。支撑结构采用弧形拱桥式底座设计，底座与环体的连接部位设置了阻尼旋转关节，用户可以根据实际接收方向调整环体的俯仰角度，无需挪动整体设备位置即可完成信号方向的对准，阻尼结构的阻尼力矩经过调校，调整后可以稳定维持环体角度，不会出现自行滑落的问题。底座底部预留了平整的支撑接触面，不需要额外的固定结构即可稳定放置在桌面、设备顶面等平面场景，整体占用的摆放空间紧凑，不会对桌面其他设备的排布造成过多挤占。从电路匹配的角度，环形天线的绕组阻抗与常规收音机的天线输入端口做了适配，不需要额外加装匹配电路即可直接接驳对应接口，环体的绕组匝数、线径选择围绕目标接收频段的Q值做了优化，在保证信号拾取灵敏度的同时，尽可能压缩了环体的整体尺寸，兼顾了接收性能与桌面摆放的美观性。结构建模过程中，对环体与底座的配合间隙、旋转关节的活动行程都做了精确的尺寸约束，环体旋转过程中不会与底座结构发生运动干涉，底座的配重分布经过重心校核，即使环体调整到最大俯仰角度，整体结构依然可以保持稳定，不会出现倾翻的问题。这类环形天线除了搭配民用收音机使用外，也可作为业余无线电接收、简易场强测试的辅助接收部件，在结构设计上没有采用复杂的可拆卸结构，整体为一体化装配设计，减少了不必要的连接缝隙，降低了长期使用过程中的结构松动风险，外层包覆件采用哑光质感的非金属材质，既可以避免金属材质对天线信号造成屏蔽，也能提升日常摆放的视觉协调性。
