高稳定Abracon7050封装压控温补晶振

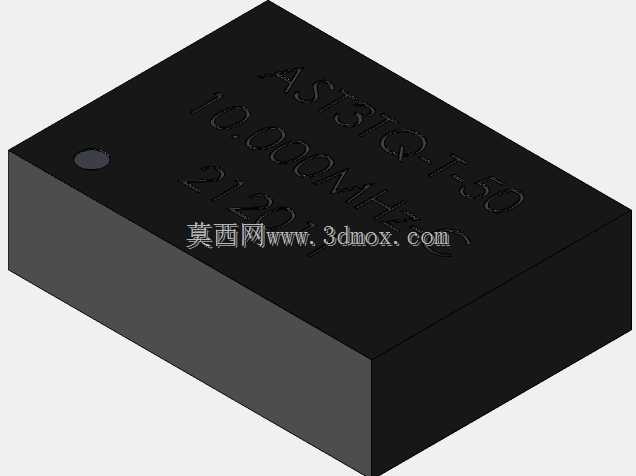

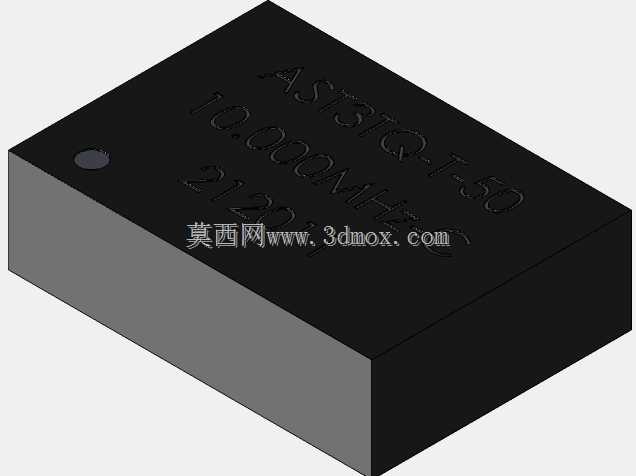

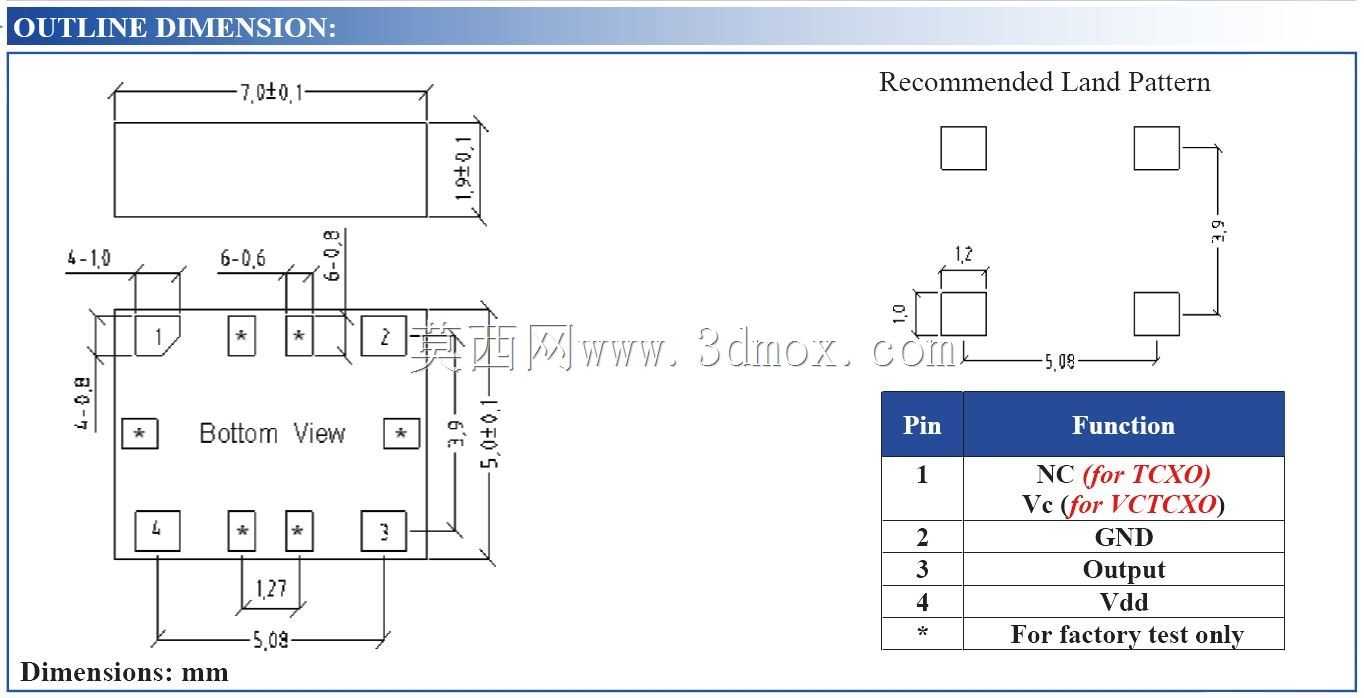

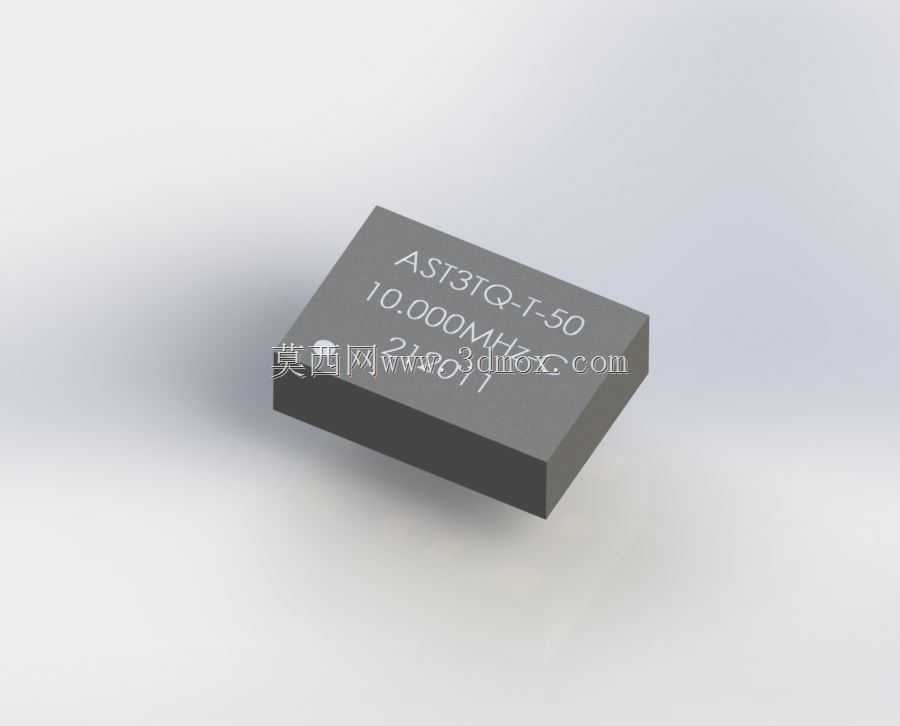

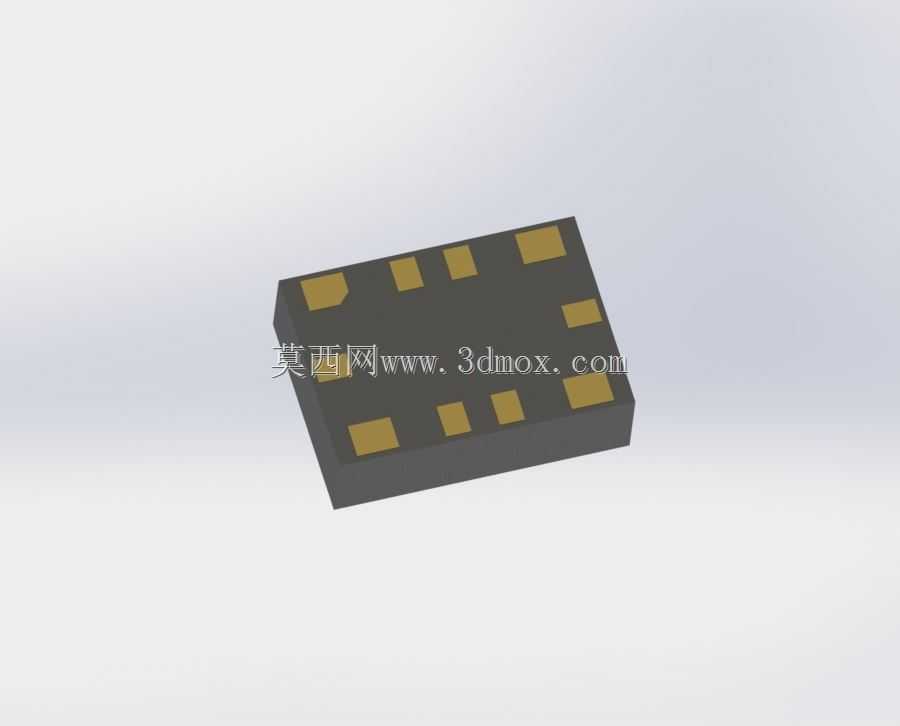

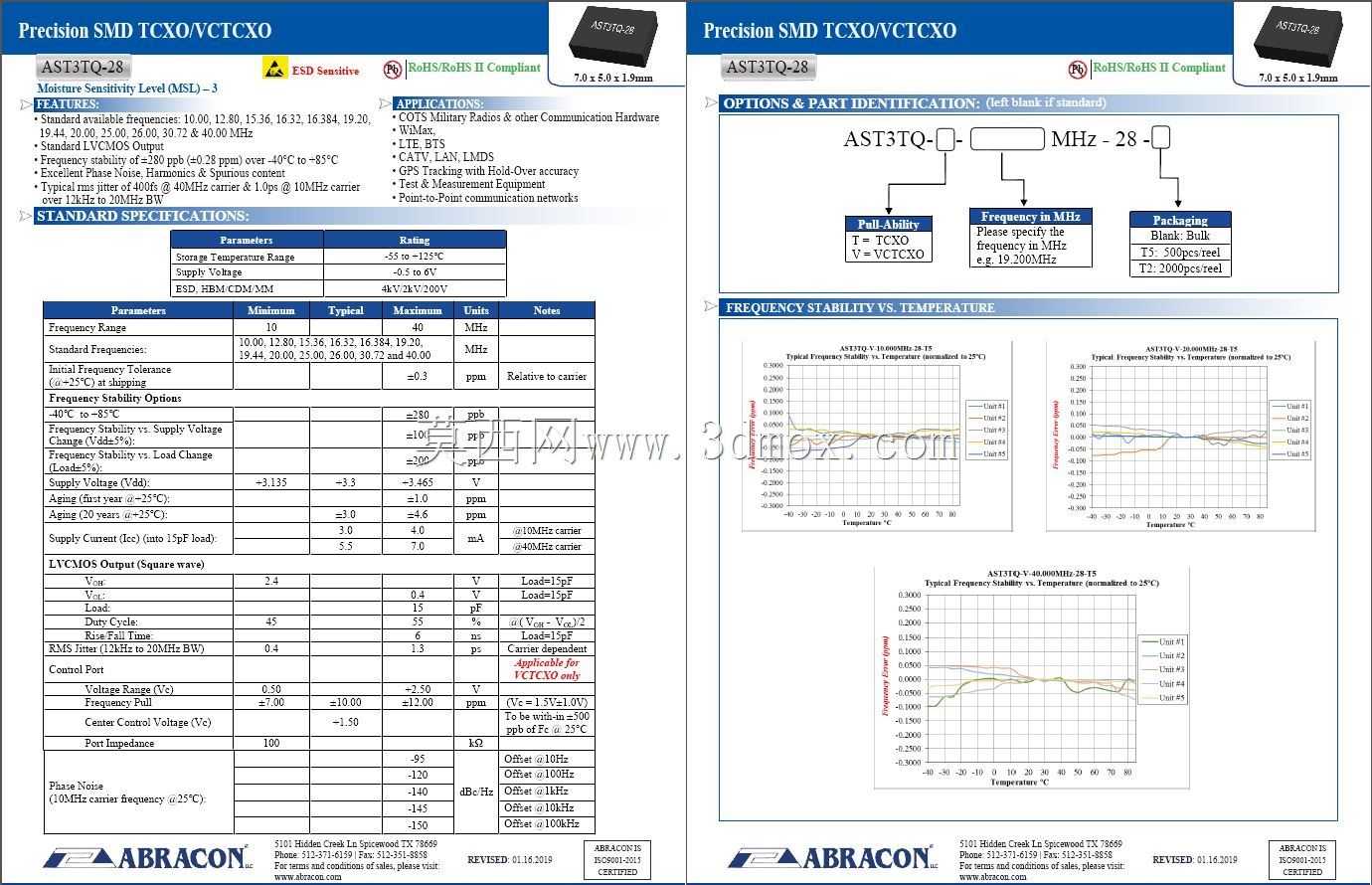

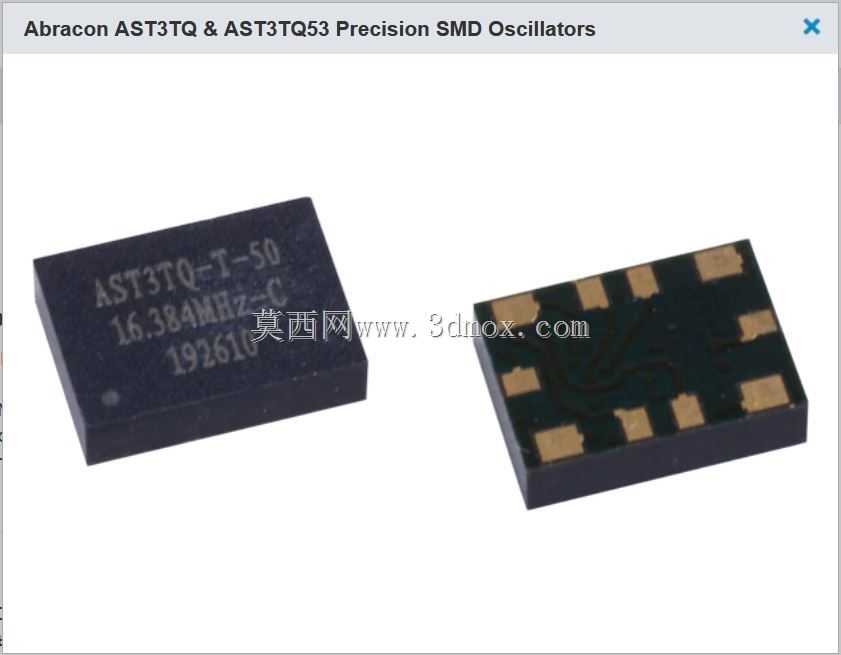

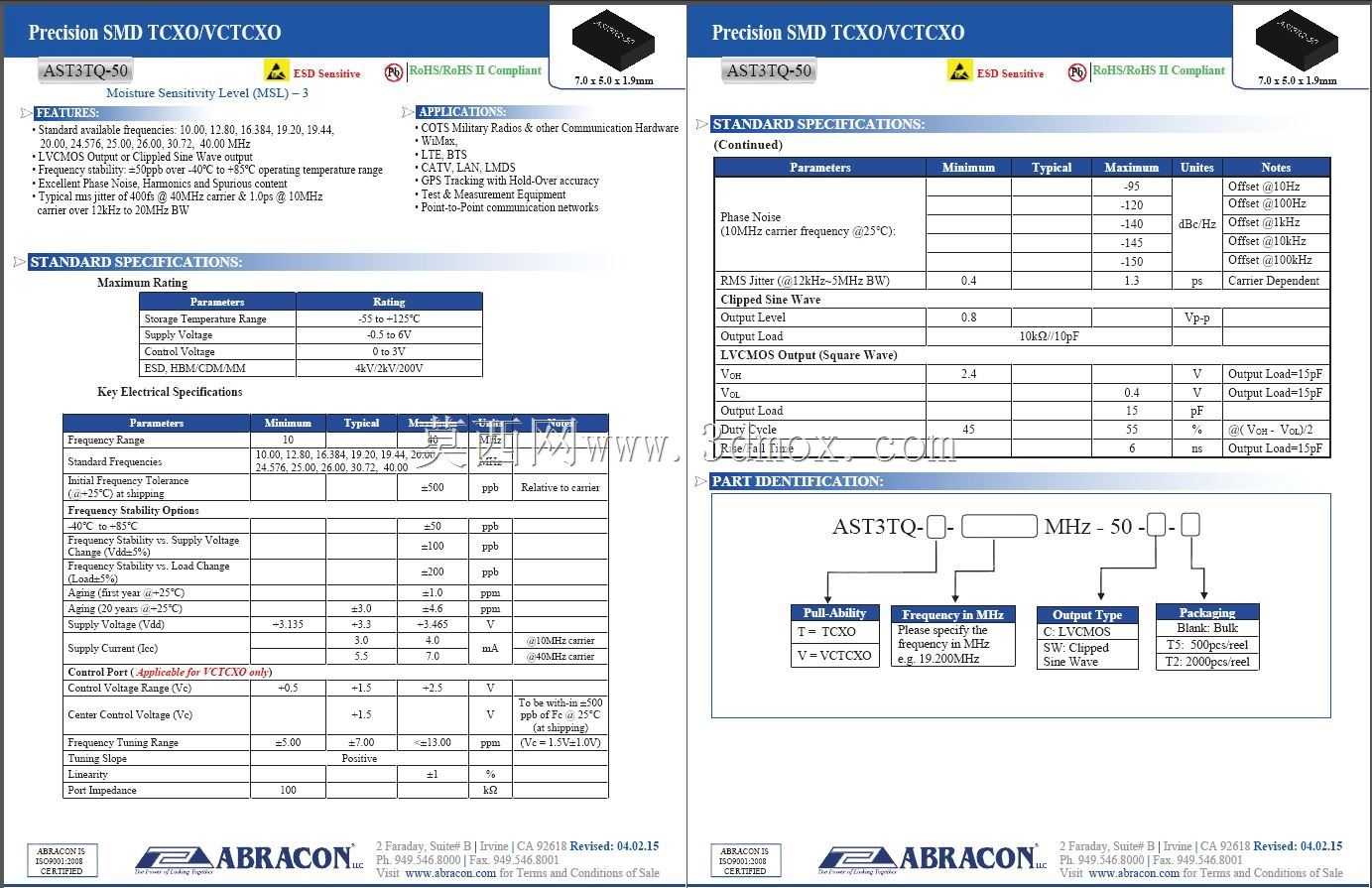

在射频通信、高精度授时、低功耗无线传感等对时钟频率偏差容忍度极低的电路设计场景中，晶振的频率稳定度直接决定了系统通信误码率、唤醒同步耗时与长期运行可靠性，常规±50PPM精度的普通晶体已无法满足这类场景的性能要求。本次建模的Abracon AST3TQ系列压控温补晶振，采用行业通用的7050表贴封装，本体长宽尺寸为7.0mm×5.0mm，适配标准SMT回流焊工艺的焊盘布局，在PCB布局阶段可直接匹配同封装晶振的占位尺寸，无需额外调整安装孔位与周边避让空间。该器件核心特性在于集成了温度补偿电路与电压控制引脚，全温域范围内频率稳定度可达±50PPB，精度较同封装普通晶体高出20倍以上，部分同封装衍生型号还可提供±280PPB、±2.5PPM等不同稳定度档位，可根据实际系统的精度需求灵活选型。建模过程中严格还原了器件的本体高度、引脚焊盘的位置与尺寸公差，金属焊盘的排布完全对应器件实际引脚定义，包括电源、接地、频率输出、压控电压输入等引脚的位置均与实物一致，可直接用于PCB装配干涉检查、整机结构堆叠仿真，避免结构设计阶段出现器件与周边壳体、屏蔽罩的空间冲突。在低功耗射频电路应用中，该晶振的高稳定度特性可大幅缩短设备从休眠状态唤醒后的时钟同步时间，有效降低通信协议重同步带来的额外功耗，尤其适合电池供电的无线传感节点、便携通信设备使用。标准输出频率为10MHz，压控调节范围最高可达40MHz，可覆盖多数中低频射频电路、高速数字电路的时钟源需求，建模时也保留了器件顶面的丝印标识区域与本体边角的倒角特征，确保三维模型与实物外观的一致性，满足产品渲染、装配演示等场景的使用需求。
