Crystek CVCO45压控振荡器结构设计

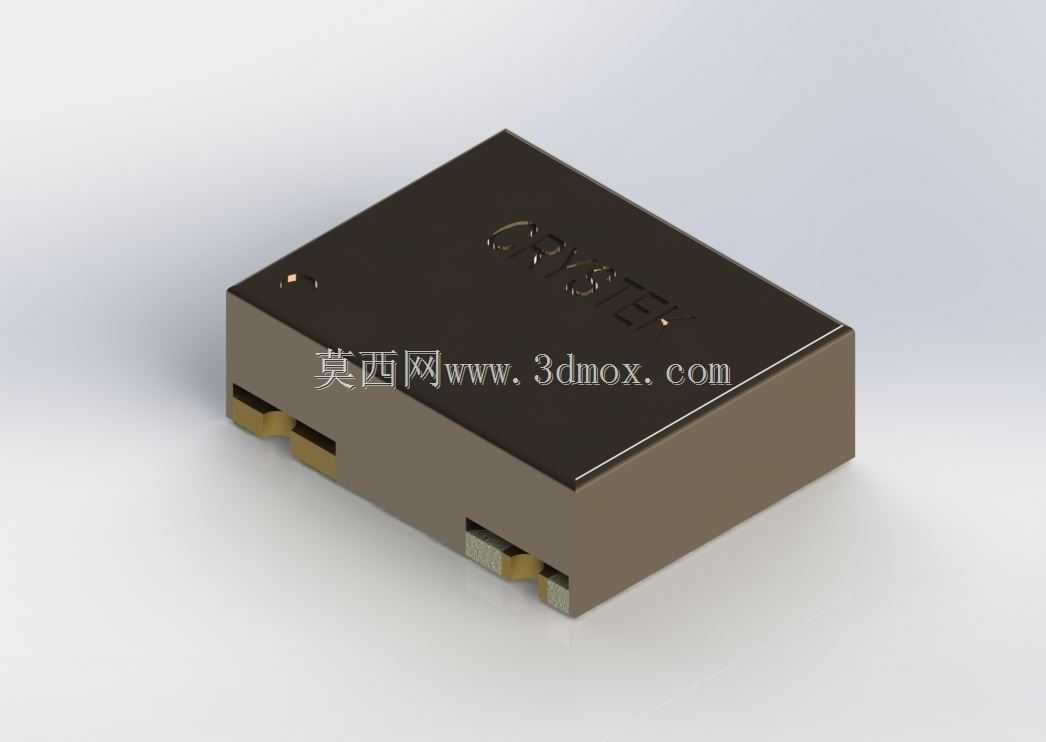

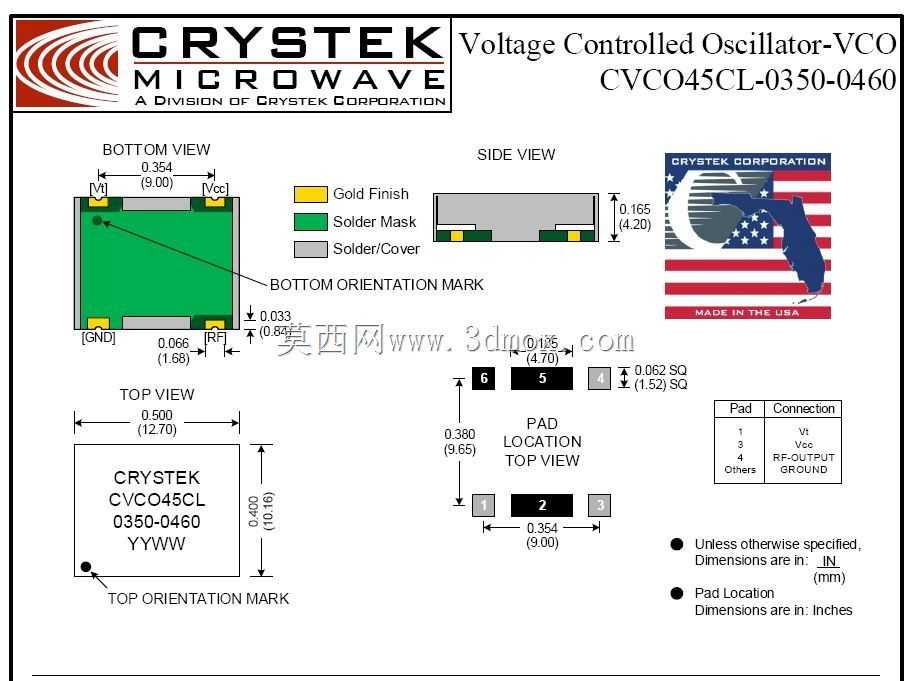

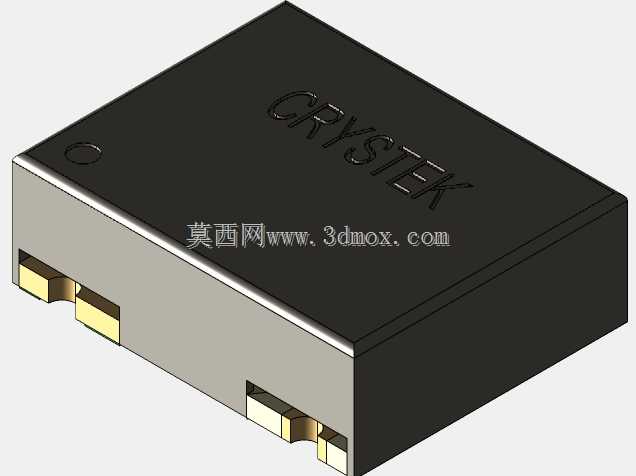

　　在射频通信链路、测试测量仪器、软件无线电平台的频率源模块设计中，压控振荡器是决定本振信号相位噪声、频率调谐范围的核心器件，本次还原的CVCO45型压控振荡器结构，完全围绕表贴量产器件的实际装配需求展开。从外形结构来看，该器件采用标准表贴陶瓷封装，整体为规整长方体结构，底部引出的焊盘沿器件长边两侧对称排布，建模时严格还原了焊盘的宽度、间距以及与器件本体的相对位置，确保PCB Layout阶段调用该模型时，能直接匹配焊盘封装尺寸，避免出现器件与焊盘错位、焊接间隙不足的问题。器件顶面的标识区域做了微凹的刻蚀纹理还原，边缘的金属屏蔽层与陶瓷本体的衔接处做了倒角处理，既还原了量产器件的工艺细节，也能在结构干涉检查时，准确识别器件与周边屏蔽罩、

　　相邻元件的安全间隙。从功能适配角度，这类压控振荡器通常需要搭配外围的调谐电压电路、滤波电容使用，建模时预留了器件顶部与上方屏蔽罩的最小安全距离，同时考虑到SMT回流焊过程中器件的公差累积，模型的外形尺寸按照器件手册的最大实体尺寸做了边界设定，结构工程师在做整机堆叠时，直接调用该模型就能完成射频模块的空间布局校验，不需要反复核对器件手册的尺寸参数。在设计思路上，模型没有做多余的外观美化，所有结构特征都服务于工程应用：底部焊盘的高度按照实际焊锡浸润后的厚度做了等效设定，能准确模拟焊接后器件的实际安装高度；器件侧面的陶瓷基体与金属镀层的分界面做了清晰的结构区分，方便做热仿真时赋予不同的材料属性，评估器件长时间工作时的散热路径。

　　对于做射频前端集成的工程师来说，这类表贴压控振荡器的安装边界直接影响整个频率源模块的布局密度，模型还原的安装孔位、避让区域完全符合量产SMT工艺的要求，不管是做小型化通信终端的射频板设计，还是做测试仪器的频率源模块搭建，都能直接将该模型导入装配环境，完成干涉检查、布局优化的相关工作，不需要额外测绘器件尺寸。另外，模型还原了器件边角的微小定位缺口，这个特征是SMT贴装时的视觉定位标识，在做产线贴装程序编写时，该特征能直接匹配视觉识别的定位点，减少贴装坐标校准的工作量。
