Abracon高精度温补压控晶振2016封装结构

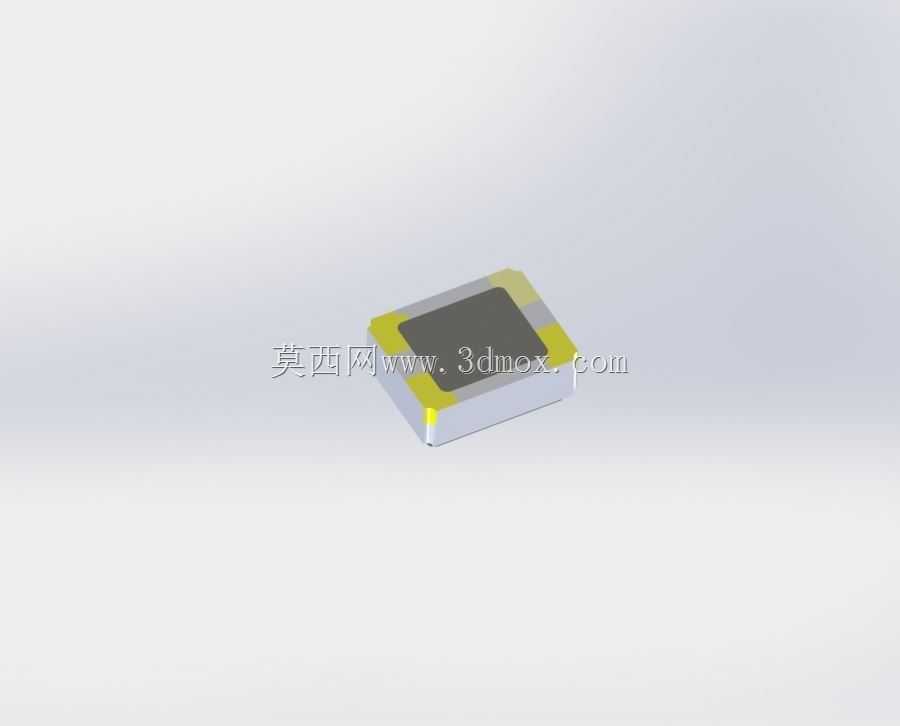

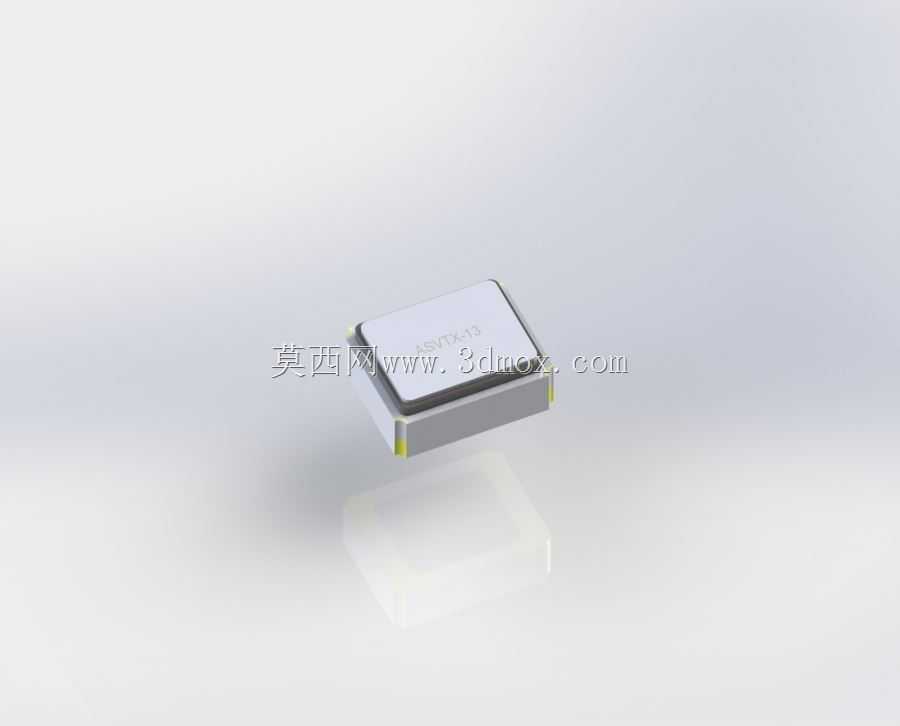

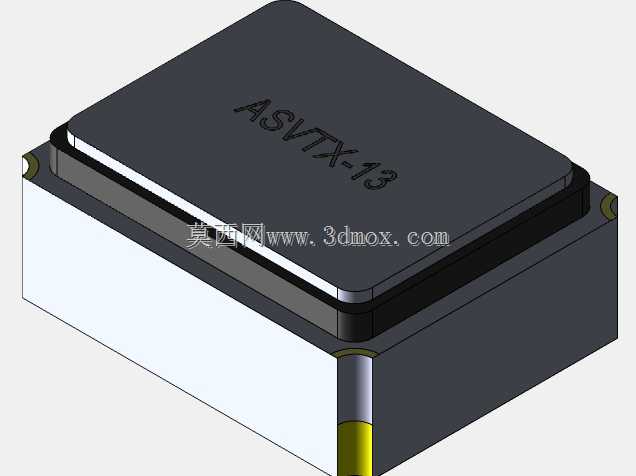

　　在射频通信、低功耗无线传输、高精度时钟同步类电路的PCB布局设计中，这类小型化表贴温补压控晶振是决定整机频率基准精度的核心器件，很多工程师在做板级堆叠设计、结构干涉校验时，往往会忽略这类微型器件的实际外形公差与焊盘匹配要求，导致SMT回流焊接后出现器件偏移、频率温漂超差的问题。这个模型还原的是2016封装规格的VCTCXO器件，外形尺寸严格对应2.0mm×1.6mm的行业标准封装边界，建模时还原了器件塑封本体的倒角细节、金属焊端的镀层厚度差，以及顶面标识区域的微凸结构，能直接导入PCB结构仿真环节，做板级装配的干涉校验，不需要设计人员再对照 datasheet 手动测绘外形。从功能特性来看，

　　这类晶振的频率稳定度达到±500PPB级别，比普通民用级晶振的稳定度高出两个数量级，在低功耗蓝牙、LoRa组网、北斗短报文通信这类对时钟同步误差要求严苛的场景里，能大幅缩短设备唤醒后的协议重同步时间，降低射频链路的误码率，尤其适合电池供电的户外无线传感节点，这类节点往往工作在-40℃到85℃的宽温环境里，普通晶振的温漂会导致通信丢包率飙升，而温补结构的晶振能在全温域内保持频率输出的一致性。做结构设计时要注意，这类器件的安装高度有严格限制，模型还原了器件的最大高度公差，在做屏蔽罩开槽、整机外壳堆叠时，可以直接参考模型的外形边界预留安全间隙，避免出现屏蔽罩压碰器件顶面导致频率偏移的问题。

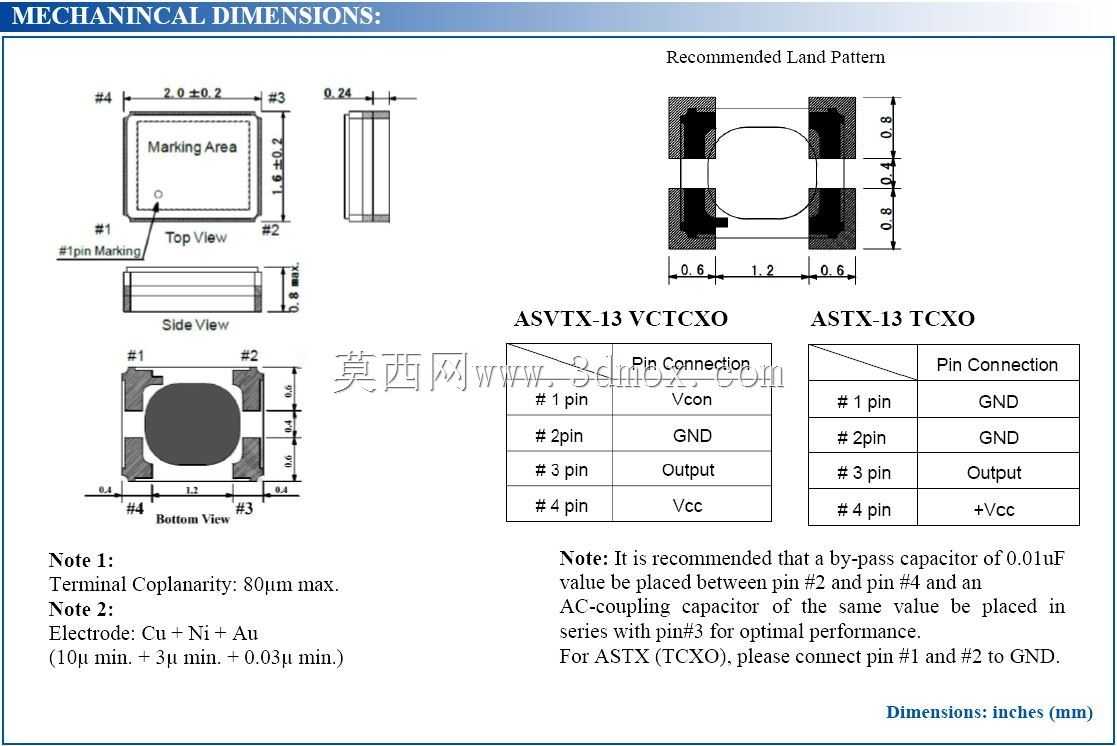

　　焊盘部分的建模也匹配了标准SMT回流焊的焊盘尺寸要求，能直接导出到PCB封装库做匹配校验，减少设计阶段的封装错误率。很多刚接触射频板设计的工程师，容易把这类温补晶振和普通有源晶振的封装搞混，二者虽然外形尺寸接近，但引脚定义、供电要求、外围匹配电路都有差异，这个模型的引脚位置严格对应Abracon ASTX-13系列的引脚排布，能帮助设计人员在结构评审阶段快速核对器件布局方向，避免出现贴装反向的生产事故。在做整机振动可靠性仿真时，也可以把这个模型导入到板级仿真环境中，设置对应的器件重量参数，模拟不同振动量级下的焊点应力分布，提前优化焊盘的铺铜连接方式，提升产品在车载、工业振动场景下的长期可靠性。
