SC-3通孔PCB封装ECS单片晶体滤波器

在射频通信链路的前端设计中，中频滤波环节的器件选型直接决定了整机接收端的信噪比表现，这款适配SC-3通孔PCB安装外壳的单片晶体滤波器，正是针对超外差架构接收设备的中频处理需求开发的结构模型。做通信板卡结构设计的工程师都清楚，早期的分立元件中频滤波方案占用板卡面积大，参数一致性难控制，而集成式的单片晶体滤波器依靠晶体的压电谐振特性，能在极小的封装内实现陡峭的带外衰减，是对讲机、数传电台、窄带通信接收设备里的核心信号处理元件。

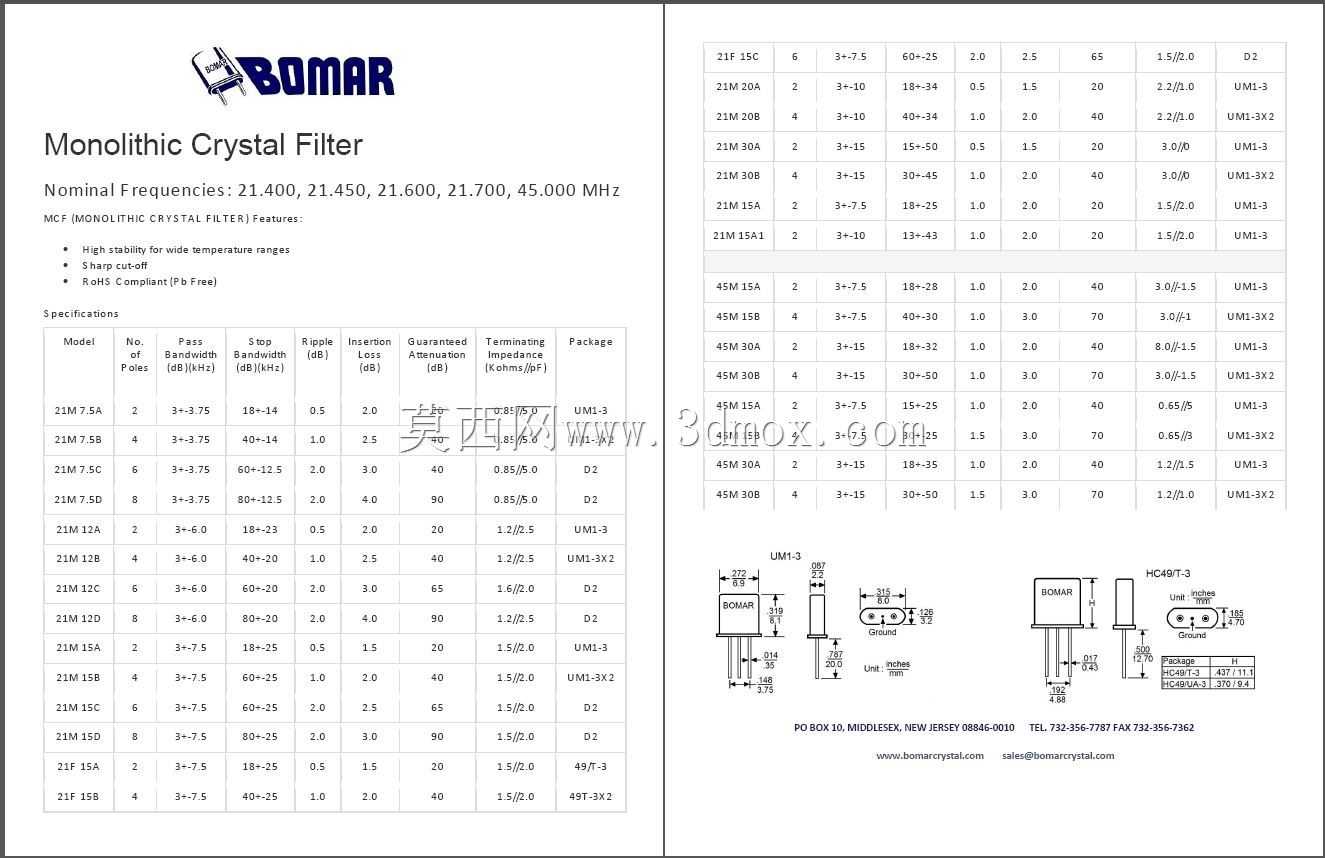

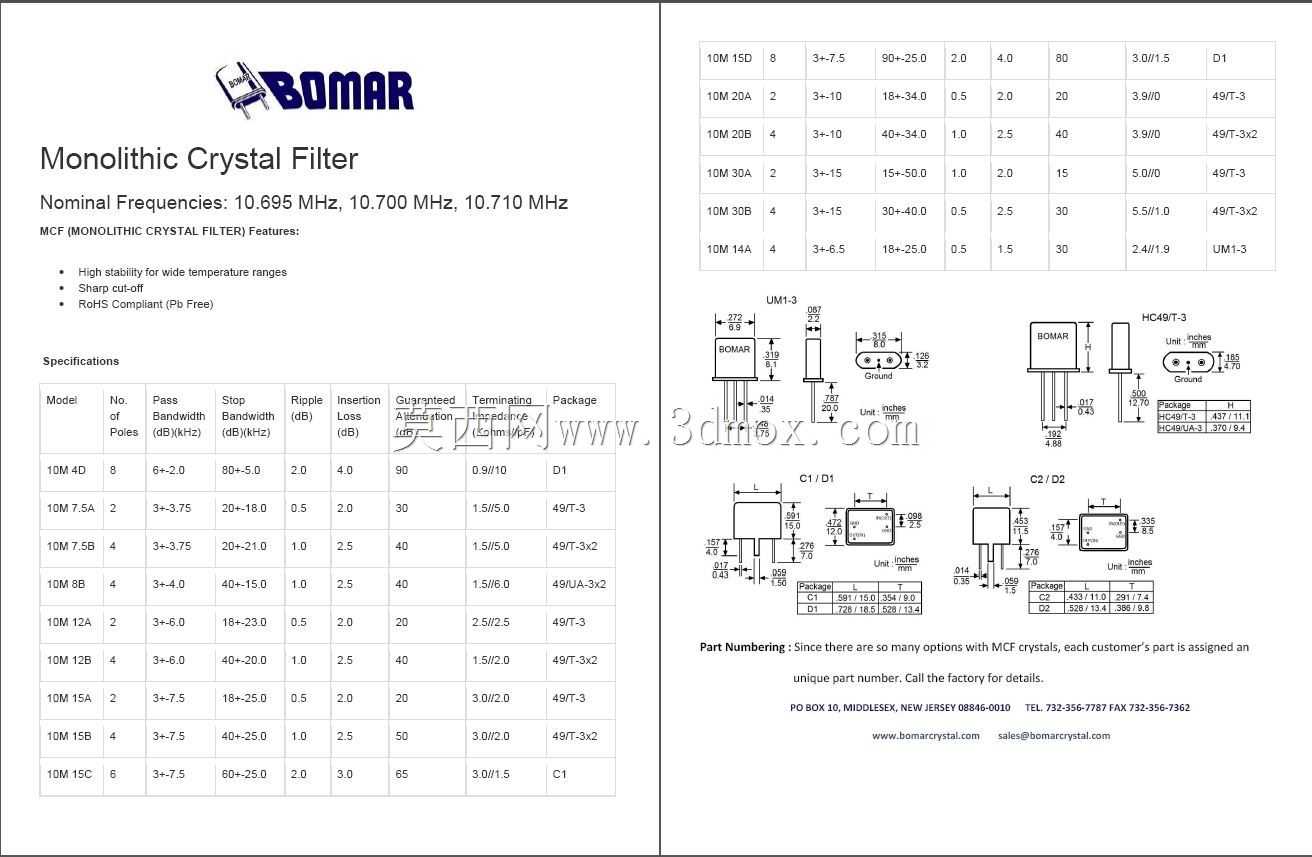

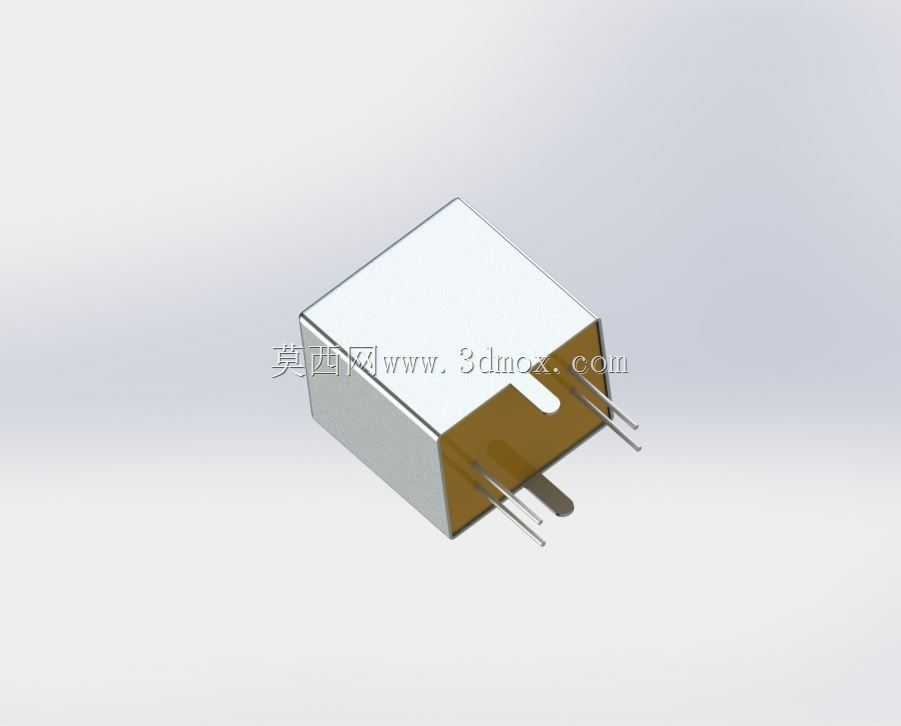

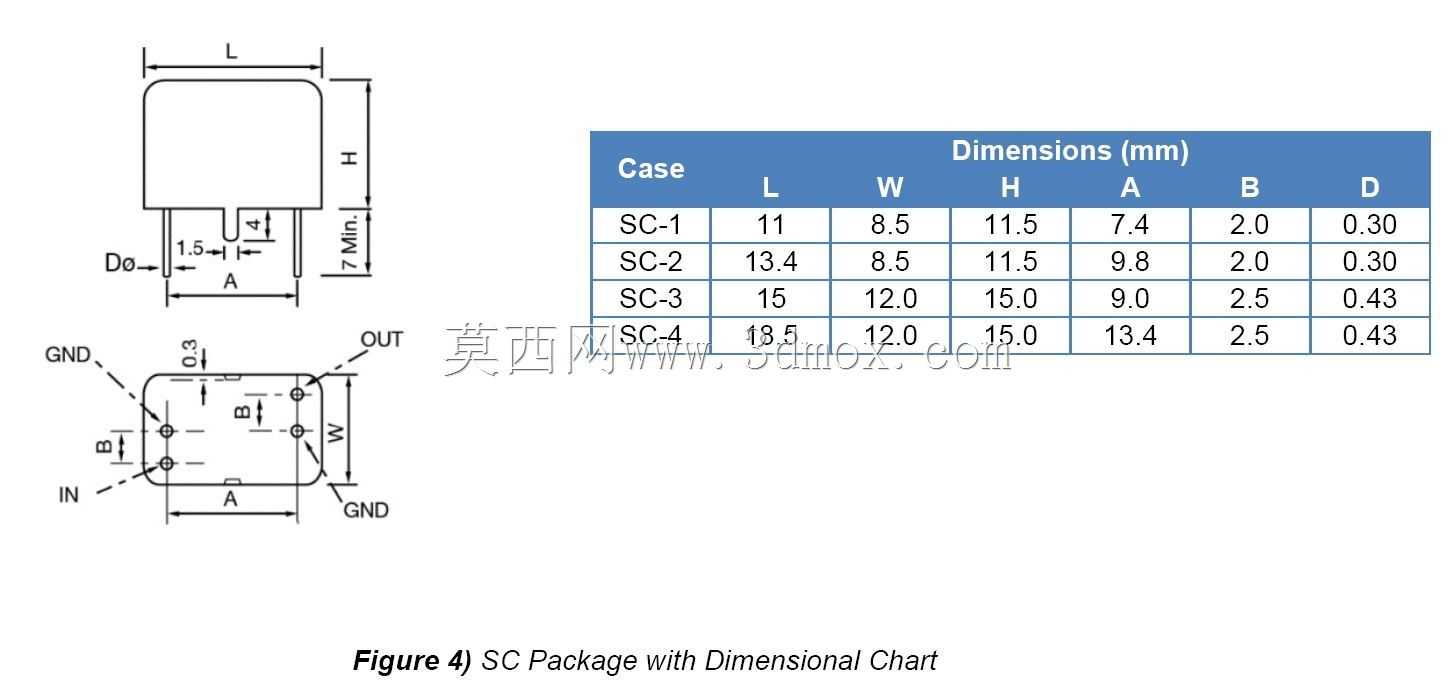

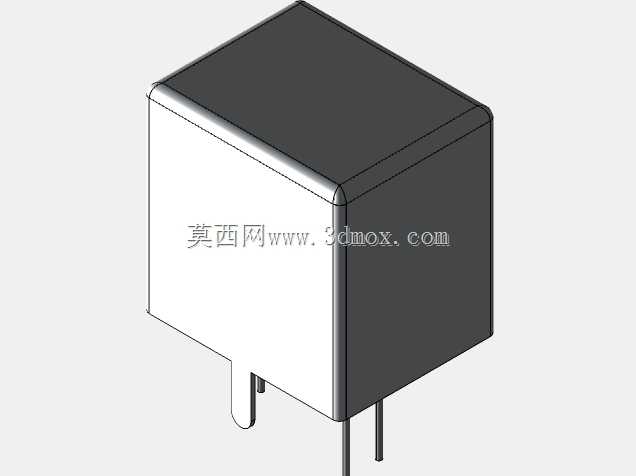

从实际安装边界来看，这款SC-3封装的器件采用直插式引脚设计，引脚间距完全匹配常规通孔PCB的焊盘布局，外壳主体为金属屏蔽结构，一方面可以隔绝板卡上其他高频电路的辐射干扰，避免滤波性能受周边电磁环境影响，另一方面金属外壳预留的接地引脚可以直接焊接在PCB的接地覆铜上，进一步提升屏蔽效能。设计这类器件的三维模型时，首先要严格对齐实际器件的安装公差：引脚的伸出长度、直径、相邻引脚的中心距必须控制在波峰焊工艺允许的公差范围内，避免出现插装时引脚无法对准焊盘、焊接后引脚应力过大导致器件脱落的问题；其次外壳的外形尺寸要预留足够的板卡布局空间，要考虑到周边器件的安装间隙，尤其是和高频走线、屏蔽罩的距离，不能出现结构干涉。

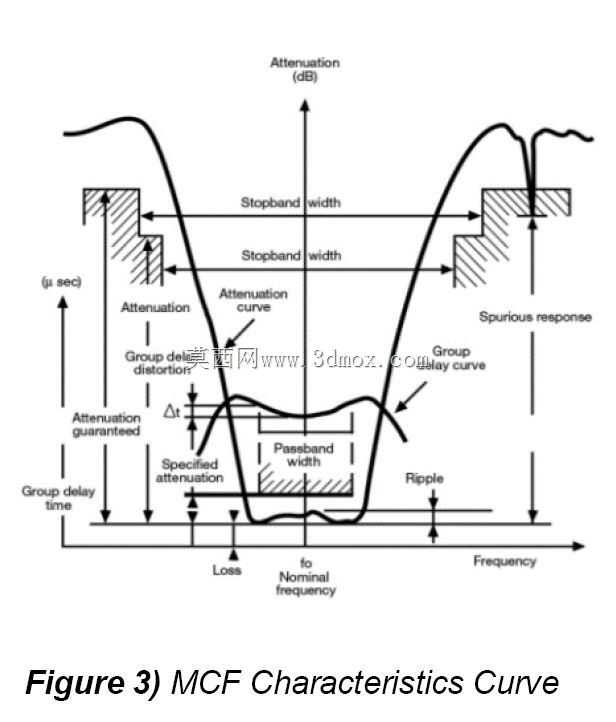

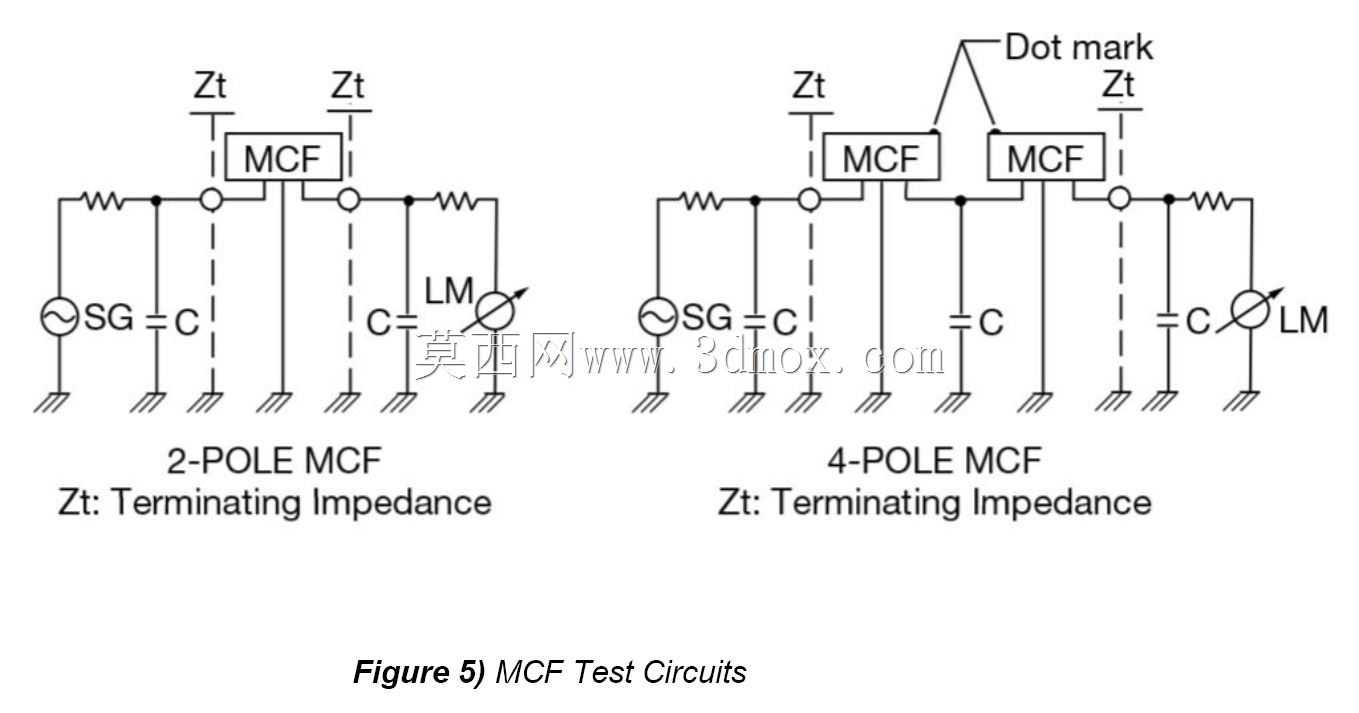

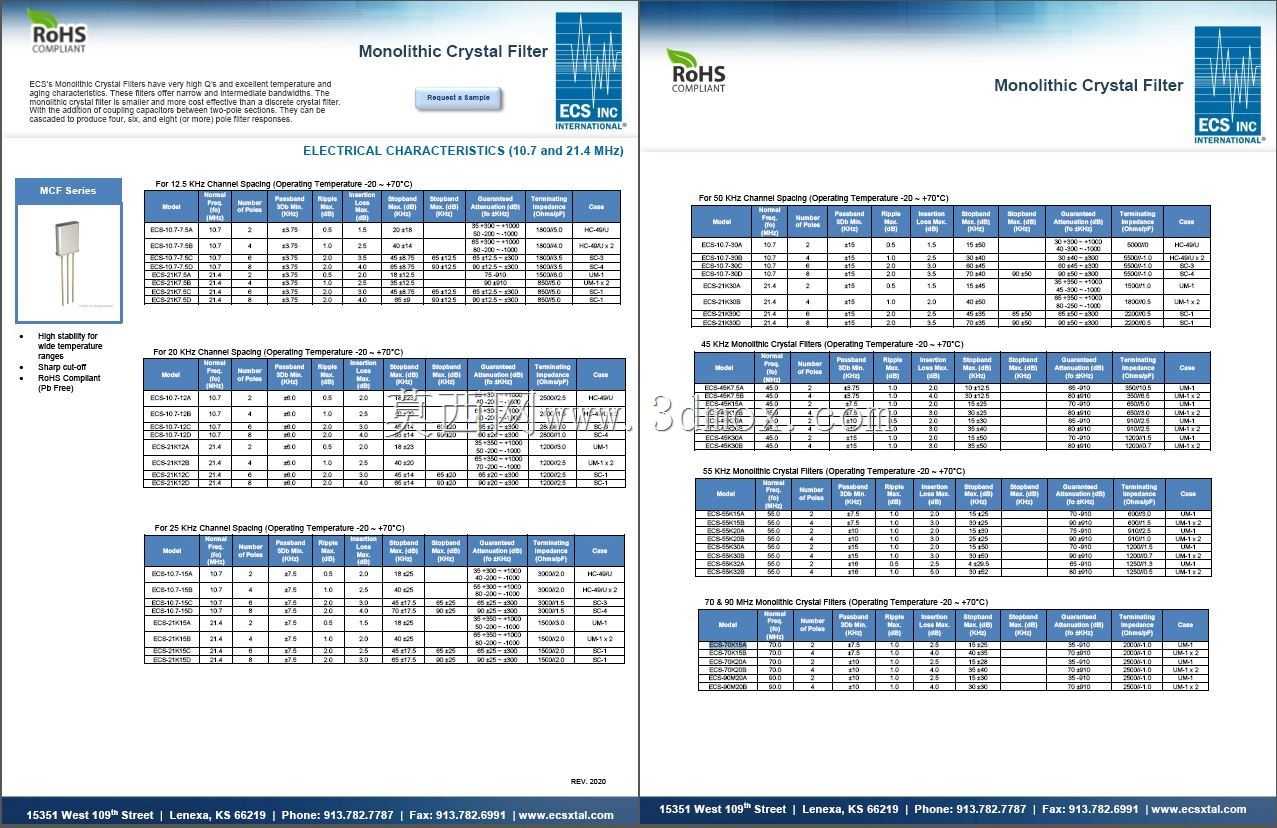

这类晶体滤波器的实际工作场景多集中在第一级射频混频之后，主要作用是将混频输出的中频信号里的杂波、镜像频率分量滤除，常规适配的中频频率包含10.7MHz、21.4MHz等通用通信频段，也可根据需求定制45MHz、55MHz、70MHz、90MHz等更高的中频频率。其滤波选择性由内部晶体的谐振特性和极数决定，带宽范围可从松散的16kHz到紧密的3.75kHz调整，内部磁极极数越多，带外噪声的抑制能力越强，输出信号的信噪比越高，适合对邻道抑制要求高的窄带通信场景。做结构建模时还要注意外壳底部的定位凸台设计，这个小结构是为了插装时让器件外壳和PCB表面保持固定间距，既可以避免焊接时焊锡沿引脚爬到器件外壳内部造成短路，也能让焊接后的助焊剂残留有挥发空间，提升长期使用的可靠性。同封装尺寸的器件还可兼容其他同规格的有源、无源直插电子元件，在板卡设计阶段调用这个模型，能提前完成布局干涉检查、焊盘匹配验证，减少后期打样的结构问题。
