SiTime7050四针贴片MEMS晶体振荡器结构

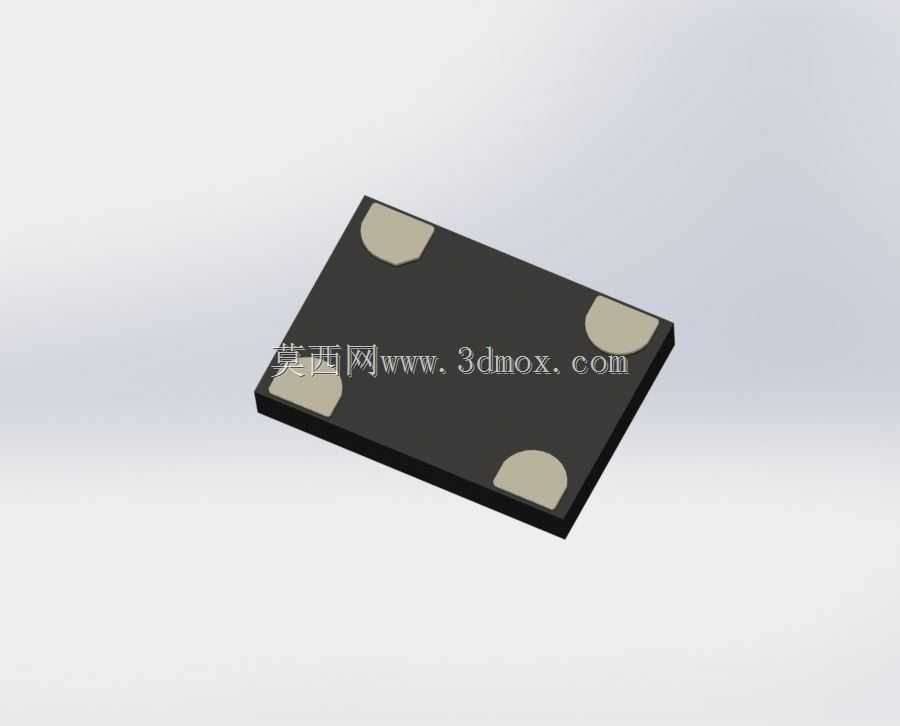

　　在各类电子设备的时钟电路设计中，频率源的选型直接决定了系统时序的稳定性，这款7050封装的四针贴片MEMS晶体振荡器，是针对高稳定性时序需求场景开发的表面贴装频率器件，可覆盖消费电子、工业控制、通讯终端、车载电子等多领域的板卡时钟供给需求，既可以作为普通温补晶体振荡器使用，也可适配压控温补的电路功能要求，为系统提供精准的基准时钟信号。从实际电路适配的角度看，该器件采用无中心引脚的四引脚贴片布局，外形尺寸严格遵循7.0mm×5.0mm的行业标准封装边界，焊盘分布在器件本体四个角位，完全匹配常规SMT回流焊的工艺要求，在PCB布局阶段，设计人员可直接沿用同封装晶振的布局规范，预留对应的焊盘间距与器件禁布区，

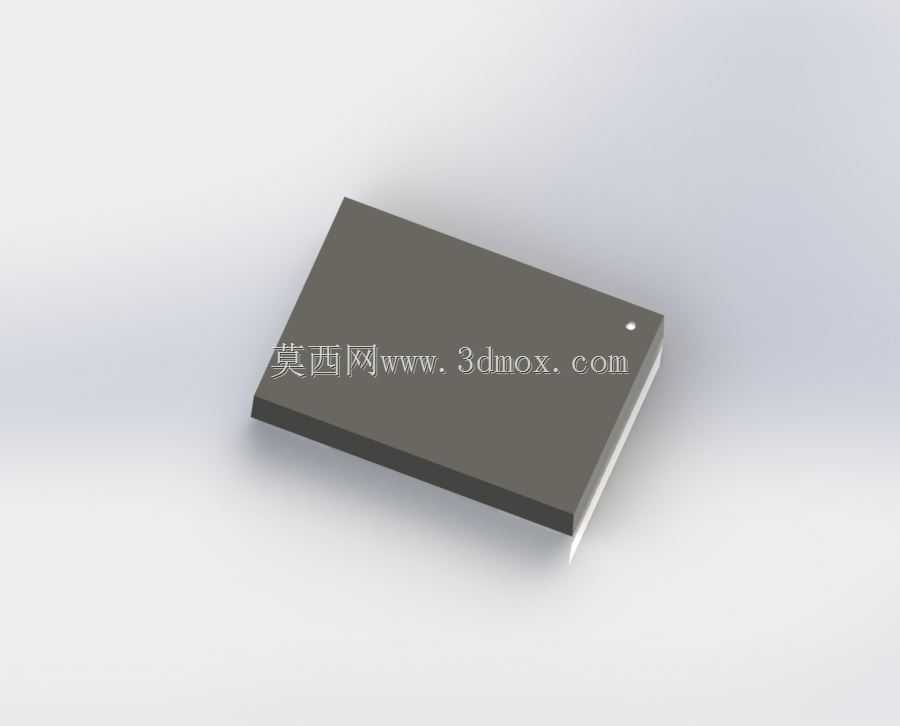

　　无需额外调整贴装坐标与钢网开口参数，能够直接适配现有SMT产线的贴装流程，降低量产阶段的工艺适配成本。相较于传统石英晶体振荡器，这款MEMS架构的频率器件在抗振动、抗冲击性能上有明显优势，频率稳定度可控制在±5PPM区间，能够在宽温工作环境下保持频率输出的一致性，不会因为温度波动、机械应力产生明显的频率漂移，适合应用在工况相对复杂的工业类板卡、户外通讯设备中。其工作电压覆盖1.8V到3.3V的常用电路供电区间，可直接对接多数主控芯片的时钟输入引脚，无需额外增加电平转换电路，简化外围电路的设计复杂度。建模过程中严格还原了器件的本体外形、焊盘位置与引脚分布特征，外壳的边角弧度、焊盘的金属区域尺寸都按照实物等比例复刻，

　　既可以用于PCB板级的3D布局干涉检查，确认器件与周边结构件、相邻元件的装配间隙，也可用于整机结构的堆叠验证，提前排查贴装后器件高度与外壳、屏蔽罩之间的空间冲突，帮助结构设计人员在样机打样前完成空间适配校验，减少反复改板的成本。在实际选型应用中，该器件可覆盖4.1952MHz到156.25313MHz的宽频率输出范围，能够满足不同主控芯片的时钟频率需求，设计人员可根据具体电路的频率要求选择对应型号，无需调整封装尺寸与布局空间，提升了板卡设计的物料兼容性。
