带螺杆安装结构的万向球轴承组件

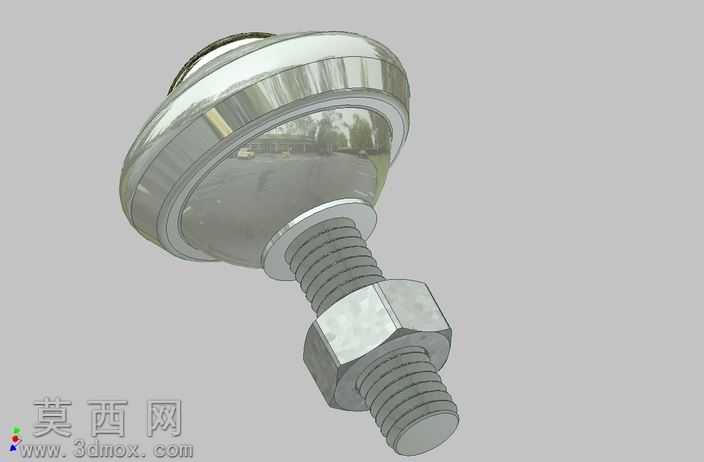

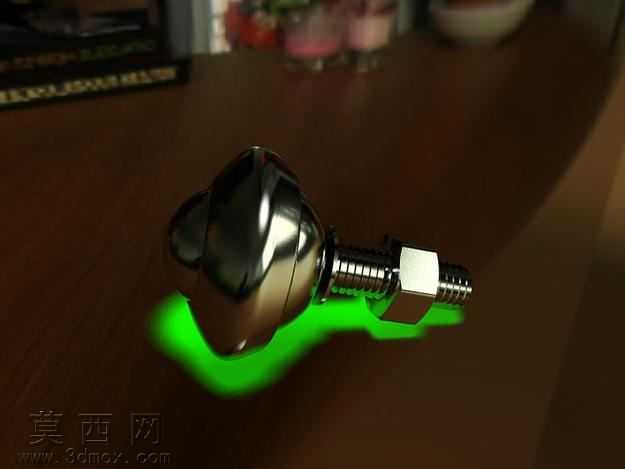

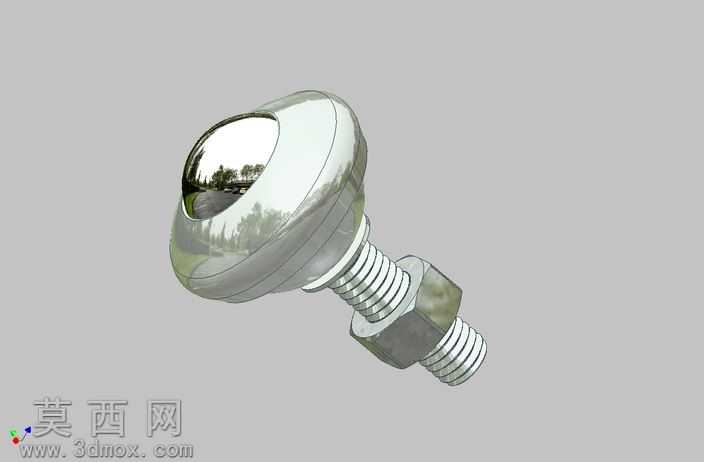

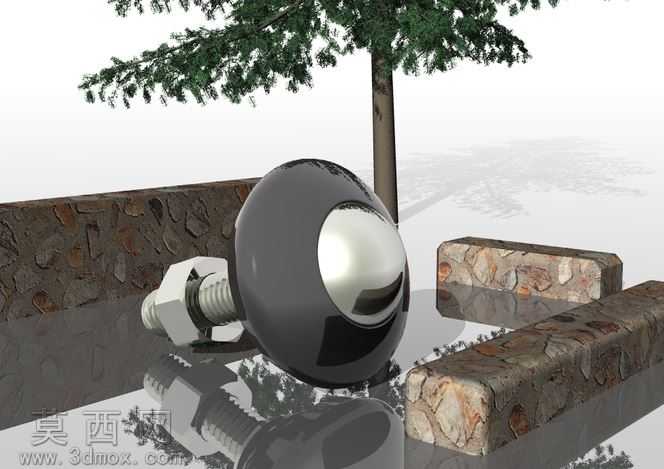

本作品为带螺杆安装结构的万向球轴承组件三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械加工装配的实际工艺逻辑，保证模型结构与实物生产标准高度契合。建模初期先梳理组件的功能逻辑：该部件核心作用是实现承载面的万向灵活滚动，同时通过自带的螺杆结构完成快速安装固定，因此建模顺序从核心承载球头开始，先通过旋转凸台命令生成球头的基体轮廓，再对球头与内部滚子的接触配合面做公差预留，保证后续装配后球头可实现任意方向的顺畅转动，无卡滞或虚位问题。完成球头基体后，依次构建内部的滚子保持架、滚动滚子结构，保持架采用圆周阵列命令生成均匀的滚子安装位，每个滚子与球头外球面、外壳内球面的接触关系都添加了贴合约束，还原滚动轴承的低摩擦传动特性。外壳部分采用旋转加倒角命令完成，对外壳的边缘做了圆角钝化处理，既符合实际五金零件的加工安全要求，也提升了渲染后的金属质感表现。下部的安装结构依次构建六角螺母、全螺纹螺杆，螺纹部分采用软件的异形孔向导与螺纹线命令生成，还原标准公制螺纹的牙型轮廓，螺母的六角对边尺寸符合通用紧固件标准，可与常规扳手尺寸匹配，保证模型具备实际生产参考价值。材质与渲染环节，所有金属部件均赋予镀铬金属材质，调整材质的反射率、粗糙度参数，模拟五金配件抛光镀铬后的亮面金属效果，对螺纹牙底、滚子接触缝隙等位置做轻微的粗糙度提升，还原真实机加工零件的细节质感；渲染时采用柔和的环境光搭配定向补光，突出金属曲面的光影反射效果，清晰展现各部件的轮廓边界与装配关系。结构设计上充分考虑部件的实际使用场景，螺杆长度预留了足够的安装调节余量，六角螺母与螺杆的配合可实现安装高度的微调，球头的伸出量经过合理设定，既保证足够的承载接触面积，也避免球头脱出外壳的风险，内部滚子的排布密度经过优化，在保证承载能力的同时降低滚动摩擦阻力，整体模型所有配合间隙、零件壁厚都参考同类型实物产品的参数设定，无结构干涉、尺寸不合理的问题，可作为自动化输送线、万向工作台、工装夹具等场景的配件选型参考，也可用于相关机械结构的教学演示、装配模拟使用。
