13.56MHz矩形铁氧体NFC天线结构设计

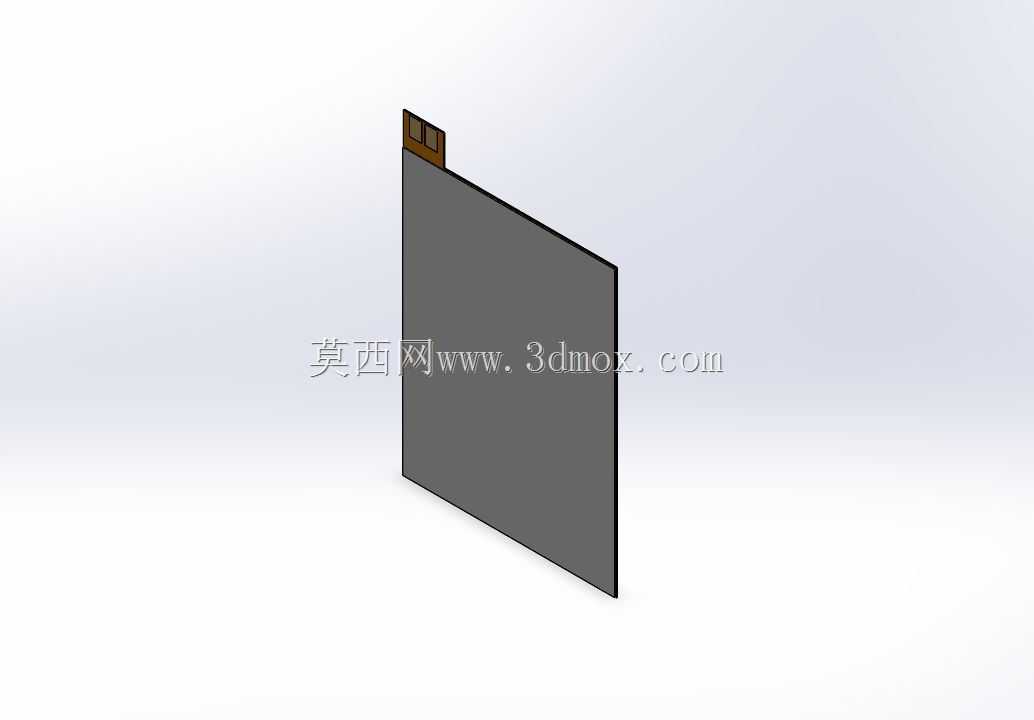

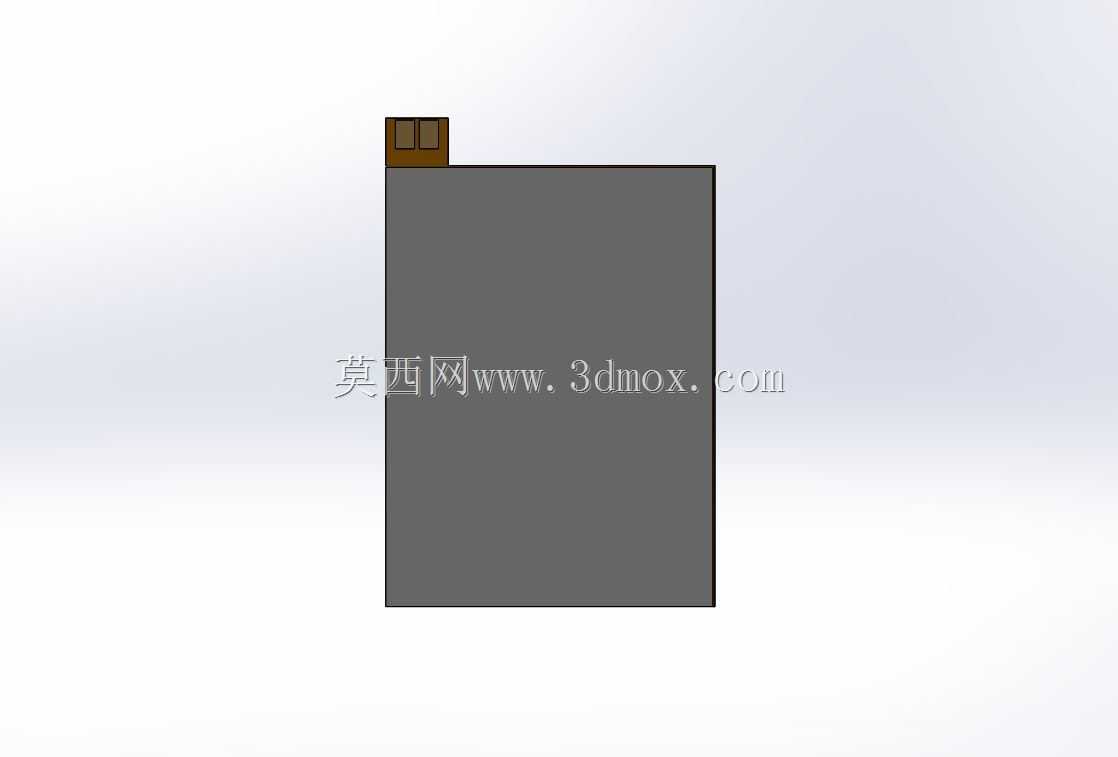

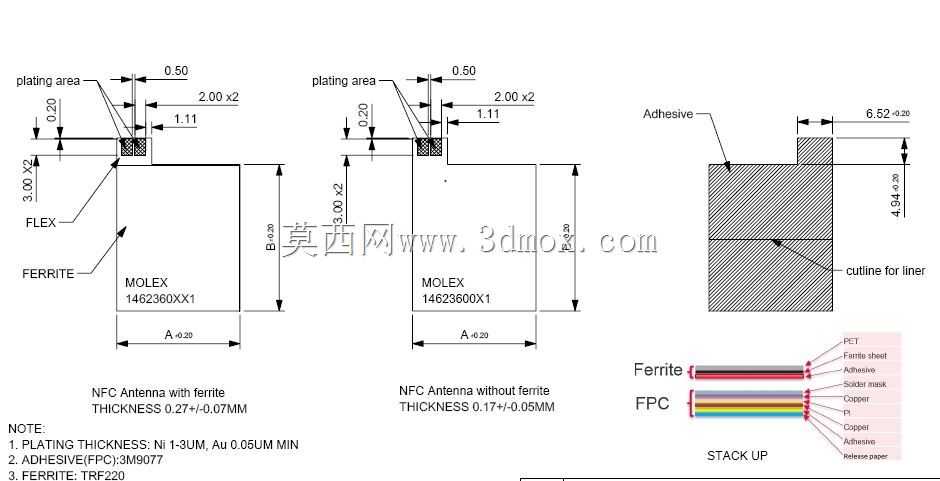

在非接触支付终端的结构设计环节，NFC天线的耦合性能直接决定了读卡成功率与用户交互体验，这款带铁氧体层的矩形13.56MHz天线，正是针对EMV标准支付场景优化的成熟结构方案。从实际应用场景来看，这类天线主要集成在POS终端、自助缴费机、智能门禁读卡区等需要近距离识别非接触卡的设备内部，日常使用中需要适配支付卡、手机NFC模块的读卡距离要求，避免出现读卡盲区或者误读相邻设备的问题。设计阶段首先要考虑的是铁氧体层的作用，铁氧体片贴附在天线辐射层的背面，一方面可以隔绝天线后方金属结构对射频场的吸收，避免终端内部的金属主板、屏蔽罩打乱磁场分布，另一方面能够压缩磁场的纵向扩散范围，让射频能量集中在天线正面的读卡区域，形成塌陷磁场效果，把有效读取距离控制在合规范围内，既保证正常刷卡时的耦合强度，又防止距离过远导致的误读、信息泄露问题。从外形结构来看，这款天线采用薄型矩形设计，整体厚度控制在极小范围内，能够适配终端设备内部狭窄的安装空间，天线一端引出的FPC接线端可以直接焊接在终端射频主板的对应焊盘上，安装时不需要额外的转接结构，只要保证天线正面与终端外壳内壁的间隙控制在合理范围，避免外壳上的金属装饰件覆盖天线辐射区域即可。结构设计上，辐射线圈采用矩形绕制方案，能够最大化利用终端内部的矩形安装空间，相比圆形线圈可以在相同安装面积下获得更大的辐射面积，提升耦合效率，铁氧体层的尺寸与辐射线圈完全匹配，边缘做了微小的收边处理，避免安装时铁氧体脆裂掉渣影响内部其他元件。在实际选型适配时，需要注意天线的安装边界不能超出终端读卡区域的标识范围，同时要远离主板上的开关电源、高速信号线等强干扰源，避免射频噪声影响读卡灵敏度，天线的接线端走线要避开大电流线路，防止耦合干扰导致的读卡失败。这类天线的结构设计充分考虑了批量生产的装配需求，整体为标准化薄型组件，不需要复杂的固定结构，通过背胶即可直接粘贴在终端内部的安装位，装配效率高，适合大规模量产的终端设备使用，同时铁氧体层的加入也提升了天线在复杂金属环境下的适应性，不需要额外做磁场校准就能满足非接触支付的一致性要求，符合ISO/IEC14443标准的射频性能要求，能够适配Europay、MasterCard、Visa等主流非接触支付卡的识别需求。
