卷帘管成型加工辊压模组结构设计

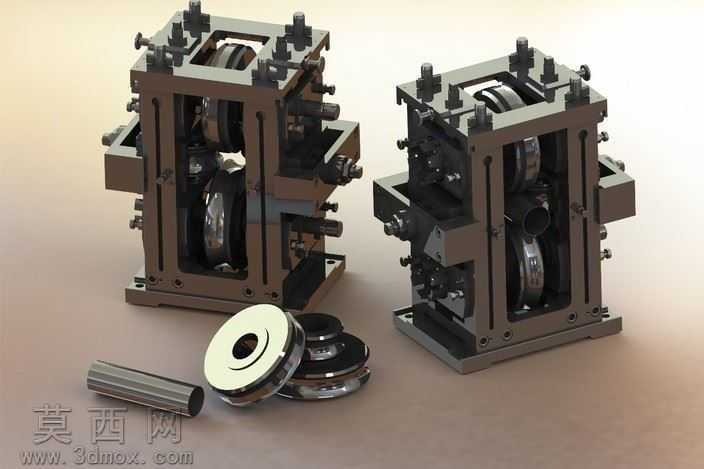

本作品为卷帘管成型加工用的辊压模组三维建模成果，整体采用SolidWorks完成全参数化建模，经Keyshot完成写实级渲染输出，完整还原了模组的装配关系与细节特征。建模过程中严格遵循机械加工装配的公差逻辑，对每一个零件的配合面、安装孔位、定位结构都做了精准还原，避免出现干涉错位的问题。从结构设计来看，整套模组采用对称式双机架布局，左右两组辊压单元结构一致，可实现对金属带材的连续冷弯辊压成型，最终加工出卷帘用的管状型材；机架采用加厚钢板拼接式结构，通过内六角螺栓完成各板件的锁紧固定，保证辊压作业时机架具备足够的刚性，抑制加工过程中的振动形变。每一组辊压单元都配置了上下排布的成型辊轮，辊轮型面根据卷帘管的截面轮廓做了匹配的弧面设计，可逐步将带材卷曲成闭合管状结构；辊轮通过高精度轴承与传动轴连接，轴端配置了调节螺栓结构，可根据带材厚度、成型精度要求微调辊轮的间隙与压合深度，适配不同规格的卷帘管加工需求。渲染阶段为不同零件匹配了对应的写实材质：机架结构件做了发黑氧化的金属材质处理，表面带有细腻的磨砂金属质感，还原钢材机加工后的哑光效果；成型辊轮采用高硬度模具钢材质，表面做了抛光镀铬处理，渲染出高亮的金属反光效果，体现辊轮工作面的高精度光滑特性；配套展示的卷帘管成品做了拉丝不锈钢材质，表面带有均匀的拉丝纹理，零散放置的垫片、辊轮配件也分别匹配了对应的金属、橡胶材质，让整体渲染效果更贴近真实工业场景。设计思路上，这套模组采用模块化设计思路，所有辊轮、传动轴、调节组件都采用标准化接口设计，可根据不同的管材截面需求快速更换辊轮组件，无需重新搭建整体机架，大幅降低了多规格产品生产的工装改造成本；整体结构紧凑，安装定位基准统一，可直接集成到连续冷弯成型生产线中，配合送料、裁切机构完成卷帘管的全流程自动化生产，建模过程中也对所有运动部件做了行程校验，保证调节过程中各部件不会出现运动干涉，确保结构的可加工性与实际可用性。
