3mm直插式LED灯座结构设计

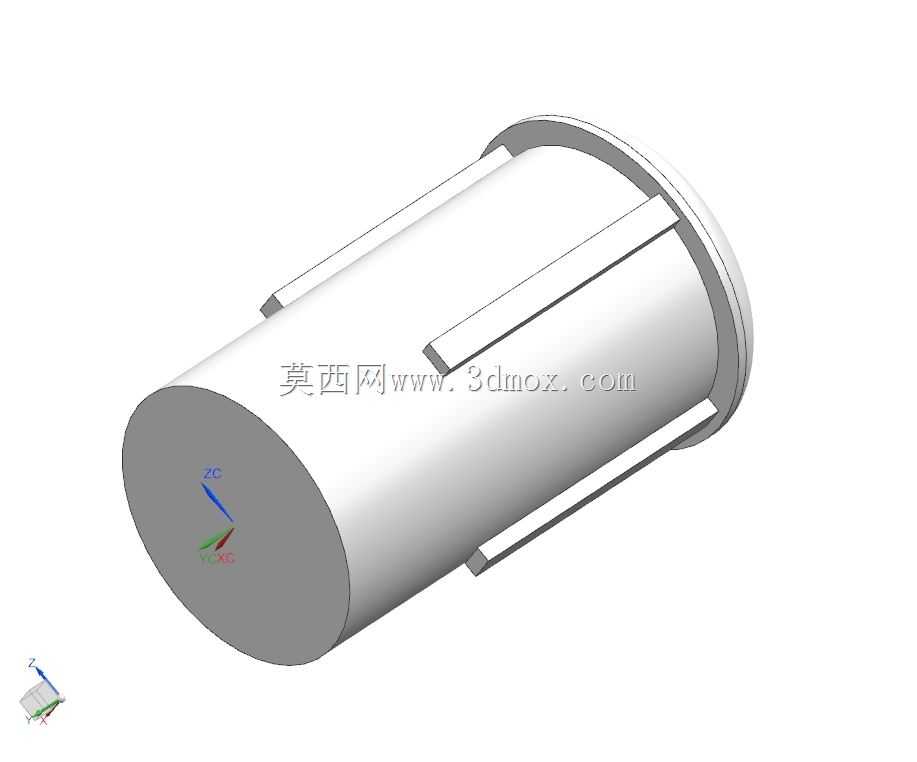

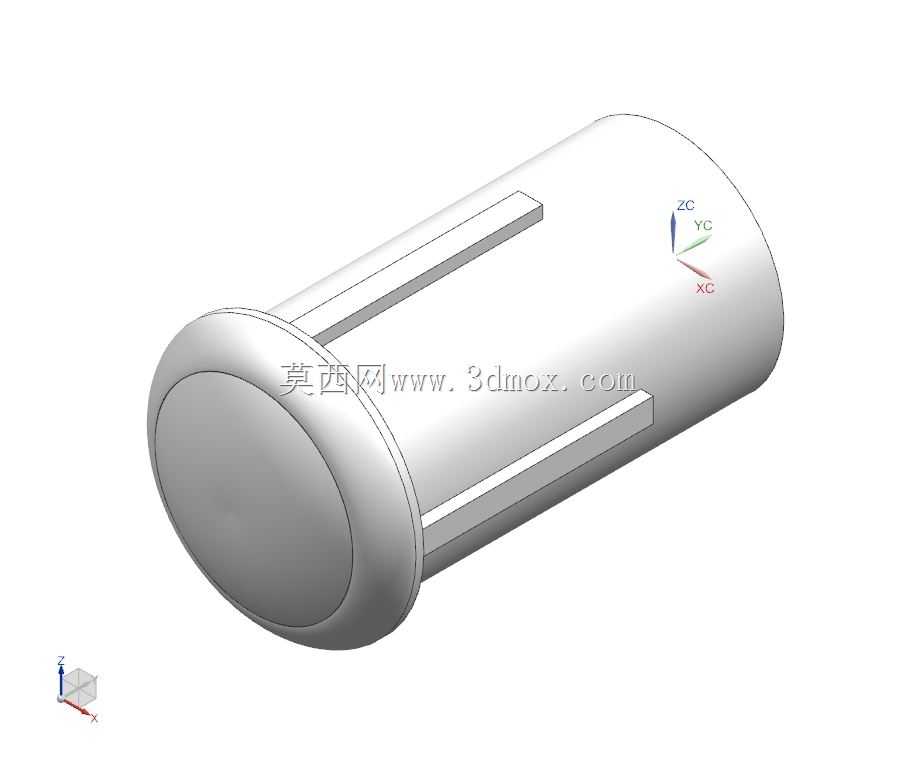

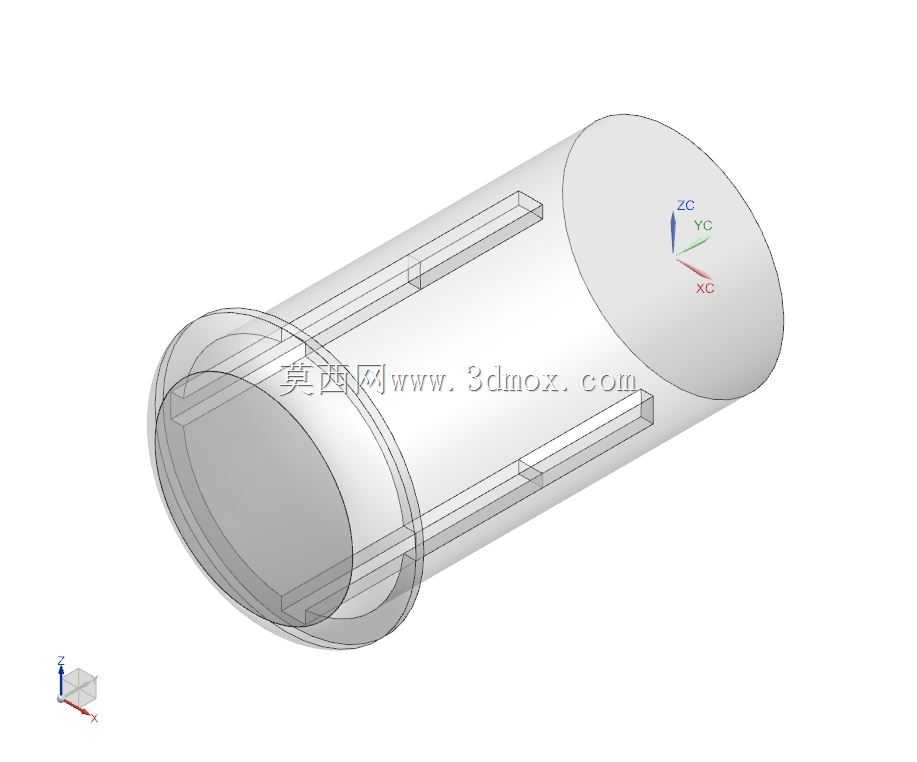

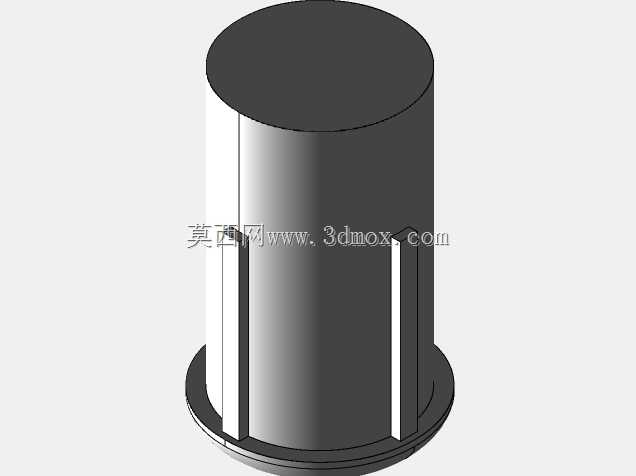

这款3mm规格的LED灯座，是面向小功率指示类照明场景设计的插接式固定构件，日常在工控设备面板指示、小型消费电子状态提示、低压配电回路信号指示、小家电运行状态标识等场景中大量使用，核心作用是为直插式3mm灯珠提供稳定的安装定位、绝缘防护与引脚固定支撑，避免灯珠受外力偏移、引脚弯折断裂，同时隔绝灯珠引脚与周边金属构件接触引发的短路风险。从结构设计逻辑来看，整体采用带法兰边的圆柱主体构型，法兰边作为安装限位结构，在面板开孔安装时可贴合面板外侧表面，控制构件伸入面板内侧的深度，避免过度顶推损伤内部布线；圆柱主体外壁均匀分布三道轴向凸筋，凸筋的外圆尺寸略大于常规3mm灯座的面板安装开孔直径，安装时凸筋受挤压产生微量形变，依靠塑胶材料自身的弹性抱紧开孔内壁，无需额外打胶或加装紧固件即可实现防松固定，同时凸筋结构减少了构件与安装孔壁的接触面积，降低安装推入时的摩擦阻力，手工按压即可完成装配，适配流水线快速组装的作业需求。构件内腔尺寸严格匹配3mm直插LED灯珠的本体外径，可对灯珠形成周向包裹约束，避免灯珠在受侧向触碰时出现歪斜，保证灯珠出光方向与面板开孔同轴，不会出现光线偏斜、指示区域偏移的问题；内腔深度经过适配设计，既可以完全容纳灯珠本体，又不会过度遮挡灯珠头部的出光面，保证光线透出效率。从安装边界维度考量，这款灯座适配的面板开孔直径为3.1-3.2mm，适配面板厚度范围在0.8-2mm之间，法兰边外径大于安装孔直径1.5mm以上，可完全覆盖开孔边缘的毛刺与加工公差缺口，避免开孔边缘的锐边割伤灯珠引脚的绝缘层；构件整体轴向长度控制在合理范围，安装后伸入设备内部的长度不会挤占过多布线空间，即使在内部元器件排布密集的紧凑设备腔体内，也不会与周边PCB板、电子元器件产生结构干涉。在实际选型应用中，这类灯座大多采用绝缘阻燃塑胶材质制作，可满足低压直流回路的绝缘防护要求，引脚穿出端的内腔预留了足够的引脚焊接与导线连接空间，既可以直接将灯珠引脚焊接在PCB板上实现板载安装，也可以外接导线实现面板与内部电路的分离式布线，适配不同设备的装配工艺需求；外壁的凸筋结构同时兼顾了导向作用，安装时无需刻意对准角度，推入过程中凸筋可自动导正构件位置，降低人工装配的对位难度，减少组装不良率。对于结构设计从业者而言，这类小型插接固定件的设计核心在于平衡安装便捷性与固定可靠性，过盈量的设定需要结合所选塑胶材料的弹性模量反复验证，过盈量过大则安装阻力过高，手工装配难度大，过盈量过小则固定力不足，设备受振动时容易出现灯座脱出、灯珠移位的问题；同时法兰边的厚度设计也需要兼顾强度与空间占用，厚度过薄容易在安装时受推力出现翘曲变形，厚度过大则会增加构件整体轴向尺寸，挤占设备内部空间。
