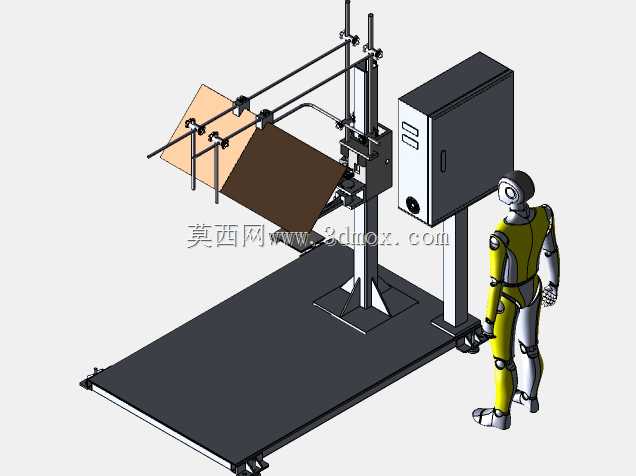

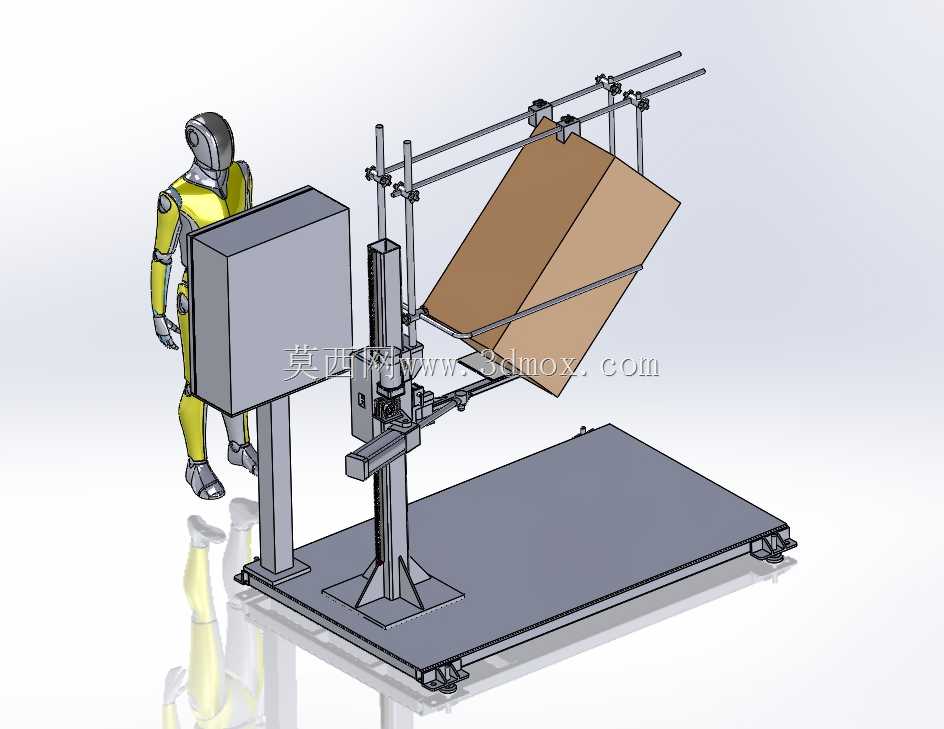

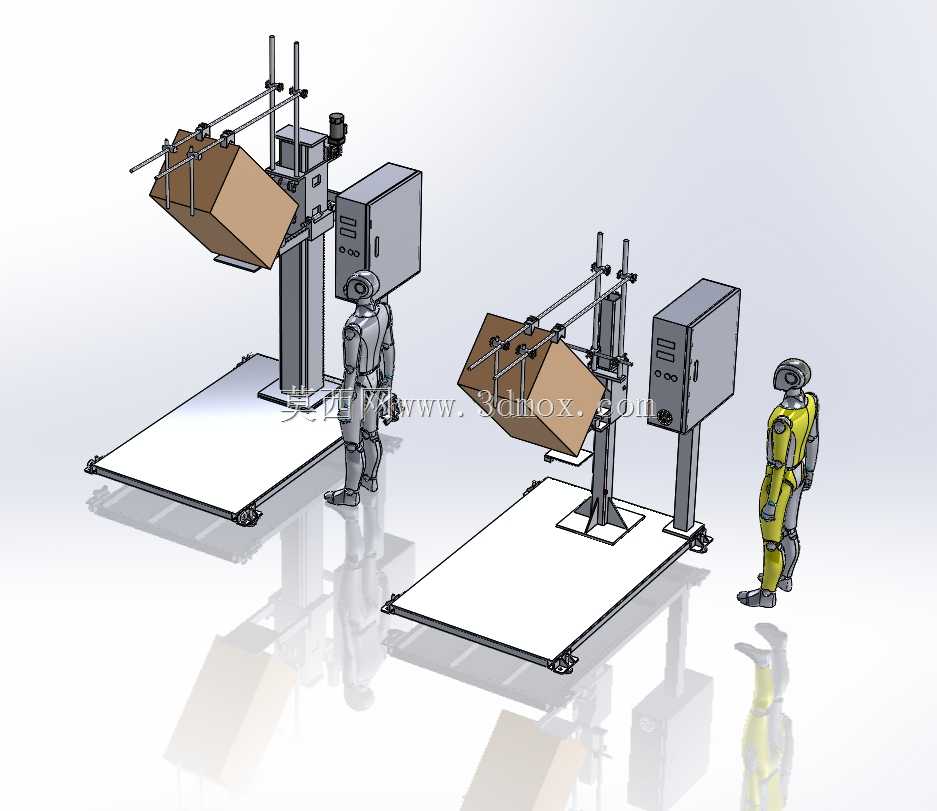

包装件单翼跌落试验检测设备结构

这套设备主要面向包装运输验证场景，用于模拟产品在装卸、搬运、仓储堆码转运过程中，可能遭遇的自由跌落冲击工况，是包装可靠性验证环节的核心检测工装，常见于第三方检测实验室、包装制品生产企业、家电及消费电子制造企业的品控部门，用来评估包装结构对内部产品的防护能力，也可验证不同缓冲衬垫的实际防护效果。从结构设计来看，设备采用单立柱悬臂承载结构，底部为带脚轮的方形钢制安装底座，底座平面作为跌落承接面，加工时需保证平面度公差控制在合理范围，避免承接面倾斜导致跌落姿态偏离试验要求；底座下方配置的脚轮带锁止结构，既方便设备在车间或实验室内移位调整，锁止后也能保证试验过程中设备无偏移晃动。立柱部分采用矩形钢型材焊接加工，表面做防锈喷塑处理，悬臂组件通过直线导轨与立柱连接，可沿立柱方向做上下升降调整，以此适配不同跌落高度的试验要求，升降驱动采用丝杆传动结构，配合锁紧机构可将悬臂固定在指定高度位置，避免试验过程中出现滑移。悬臂前端设置的样品夹持机构，采用可调节摆臂结构，摆臂上的固定压块可根据被测包装件的外形尺寸调整间距，兼容不同规格的纸箱、周转箱等包装样品，夹持时仅对样品上沿做限位固定，不会过度挤压包装本体导致内部缓冲结构变形，释放机构采用气动脱扣结构，触发后夹持摆臂会快速向侧方摆开，保证样品能够无干涉自由下落，避免夹持机构剐蹭样品影响跌落姿态的准确性。设备侧方集成的电气控制箱，将升降控制、释放触发、高度计数的元器件整合在内，布线沿立柱内部空腔走线，避免外部走线剐蹭影响操作，控制箱面板设置操作按钮与高度显示窗口，操作人员可直接在设备旁完成参数调整与试验触发。设计过程中重点考虑了夹持释放的同步性，避免单侧先松脱导致样品跌落时出现倾斜翻转，同时悬臂的伸出长度经过核算，保证样品跌落后能够准确落在底座承接面的中心区域，不会出现偏移掉落至地面的情况；设备整体的安装边界预留了足够的操作空间，侧面留出人员上下料的操作位，后方预留电控箱的检修开门空间，无需额外拆除周边结构即可完成元器件维护更换。承接底座的重量经过配重设计，能够承受大重量包装件跌落带来的冲击，不会出现设备跳移的情况，底座表面可根据试验需求铺设不同材质的模拟地面板材，比如水泥板、钢板、木板等，以此模拟不同的落地场景，满足不同行业的包装测试标准要求。
