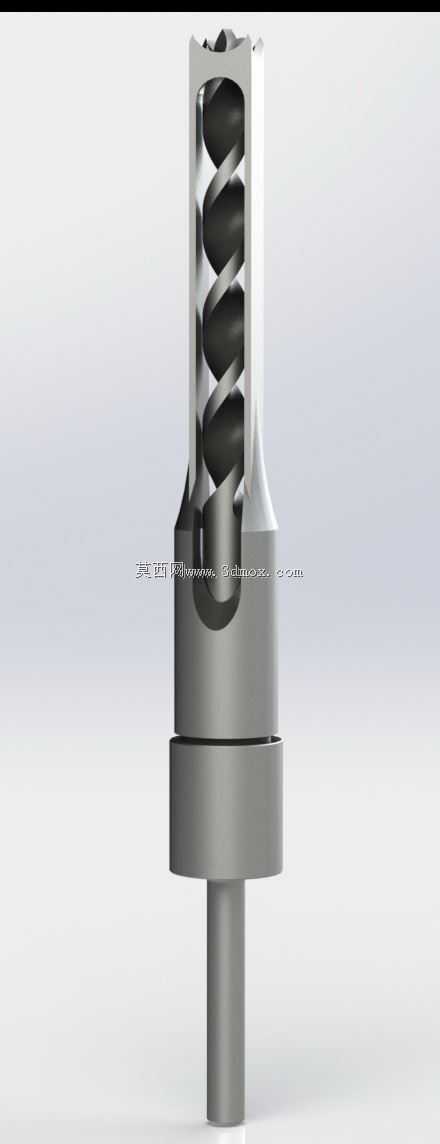

1/2英寸榫眼凿钻头结构设计

这款1/2规格榫眼凿钻头，主要面向木工榫槽加工场景设计，是实木家具加工、古建筑木作施工、家装木构件安装环节中，完成方形榫眼高效加工的核心配套刀具，可适配常规台钻、手持电钻等常规回转加工设备，无需额外定制专用工装即可完成装夹使用。从结构设计逻辑来看，该钻头采用内外嵌套的复合结构，外层为带方形切削刃口的凿套，内层为螺旋排屑的麻花钻芯，工作时内芯钻头先完成中心圆孔的钻削，外层凿套随进刀过程同步冲切圆孔周边的方形余量，一次走刀即可成型规则的方形榫眼，省去传统工艺中先钻孔再手工凿修的多工序步骤，大幅提升木构件榫接加工的效率与成型精度。在安装边界设计上，钻柄采用标准等径直柄结构，可适配常规钻夹头的装夹范围，无需转换套即可完成装夹定位，凿套与钻芯的同轴度公差控制在0.02mm以内，避免加工过程中出现刃口偏磨、榫眼侧壁错位的问题。排屑结构采用深槽螺旋设计，钻芯的螺旋槽导程经过针对性优化，加工松木、硬木等不同材质木料时，木屑可沿螺旋槽顺畅排出，不会在凿套内部堆积造成堵屑、烧刃的问题。外层凿套的刃口采用直角修磨设计，成型的榫眼内角为标准直角，无需额外修边即可直接匹配对应规格的方形榫头，榫接配合的间隙可控制在0.1mm以内，满足实木家具、古建木作的高精度装配要求。从实际使用场景来看，该刀具可覆盖门窗榫眼加工、家具框架榫接、木龙骨安装开孔等多类作业需求，相比传统手工凿眼作业，加工效率可提升8倍以上，且成型的榫眼尺寸一致性好，可大幅降低后续装配的修配工作量。设计过程中针对凿套的壁厚做了优化，在保证刃口强度的前提下尽可能减小凿套与木料的接触面积，降低进刀过程的摩擦阻力，减少作业过程中的推力需求，降低手持作业的劳动强度。钻芯与凿套的相对位置经过精准匹配，钻芯尖端超出凿套端面的距离经过反复验证，既保证钻削过程的定心精度，又避免因伸出过长导致榫眼底部出现多余圆弧残留，减少后续清根的工作量。
