带倾斜上料结构的滚筒式间歇混合设备

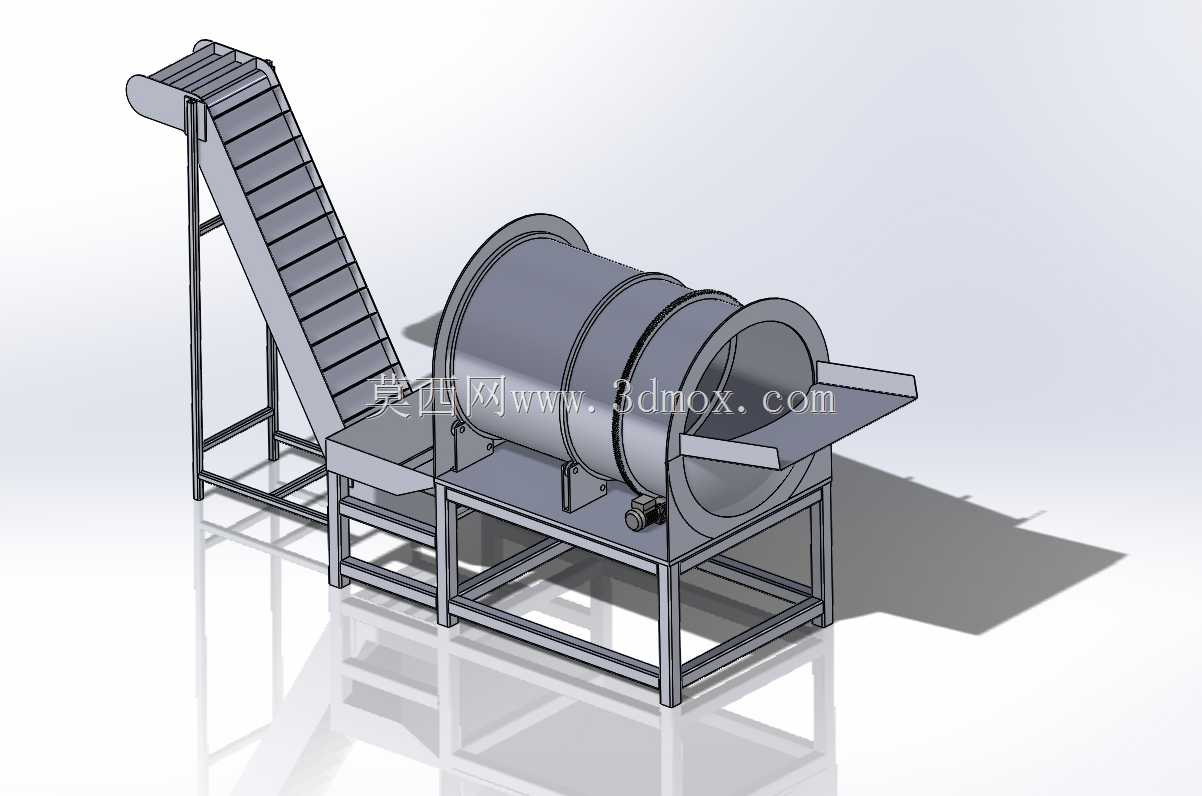

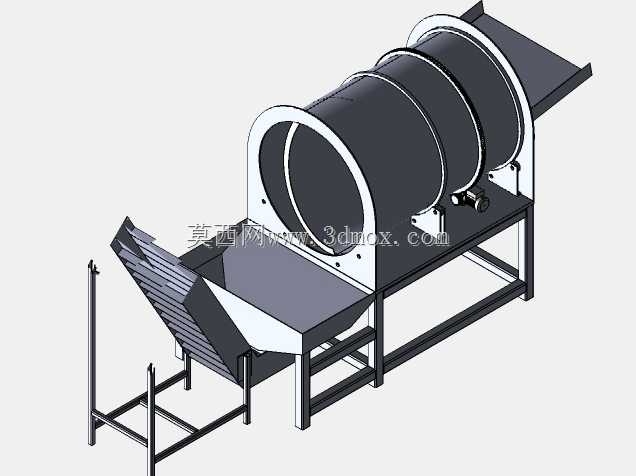

这套带倾斜上料结构的滚筒式间歇混合设备，主要面向颗粒状、粉状散料的批次均匀混合作业场景，常见于食品加工、饲料生产、建材助剂制备、化工粉体配料等需要多组分物料按比例掺混的生产环节，可适配流动性较好的干散物料，避免连续混合设备常见的配比波动问题。设备整体采用撬装式机架设计，所有功能部件均集成在方管焊接的一体式机架上，安装时无需额外做复杂的混凝土基础找平，仅需将设备放置在平整的硬化地面，固定地脚螺栓即可完成部署，机架底部预留了100mm的叉车作业空间，方便车间内转场调整工位。倾斜布置的刮板上料机构是这套设备的核心进料单元，上料倾角设置为45度，既保证了物料在提升过程中不会沿刮板回滑，又尽可能压缩了设备的横向占地尺寸，上料斗的接料高度设置为800mm，刚好匹配人工倒料或者上游小型出料设备的出料高度，无需额外搭建操作平台，上料段的刮板间距根据常规散料的堆积密度设计，单批次上料量可匹配滚筒的额定装载容积，避免溢料。滚筒主体采用水平卧式布置，筒身内部设置有导料抄板，滚筒转动时抄板会将筒内物料不断提升、抛洒，实现不同组分物料的均匀掺混，设备采用间歇作业逻辑，进料完成后滚筒启动正转执行混合作业，达到设定混合时长后滚筒切换反转，筒内的导料抄板会将混合完成的物料导向出料口，完成单批次排料，整个作业流程无需人工清理筒内残留，适配多批次小批量的混料生产需求。设计过程中重点考虑了动平衡校核，滚筒的支撑托轮位置经过反复调整，保证滚筒满载转动时的径向跳动量控制在允许范围内，减少设备运行时的振动噪音，驱动单元采用减速电机直连的传动方式，传动链短、维护点少，日常仅需定期检查托轮磨损情况、加注润滑脂即可。上料机构与滚筒进料端的衔接处设置了导料溜槽，溜槽的倾斜角度大于物料的自然休止角，保证上料输送的物料可以全部滑入滚筒内部，不会在衔接位置出现积料堵料的问题，出料口的伸出长度预留了足够的接料空间，可直接对接周转料桶或者下游输送设备的进料端，无需额外加装转接溜槽。
