移动式剪式升降工作台结构设计

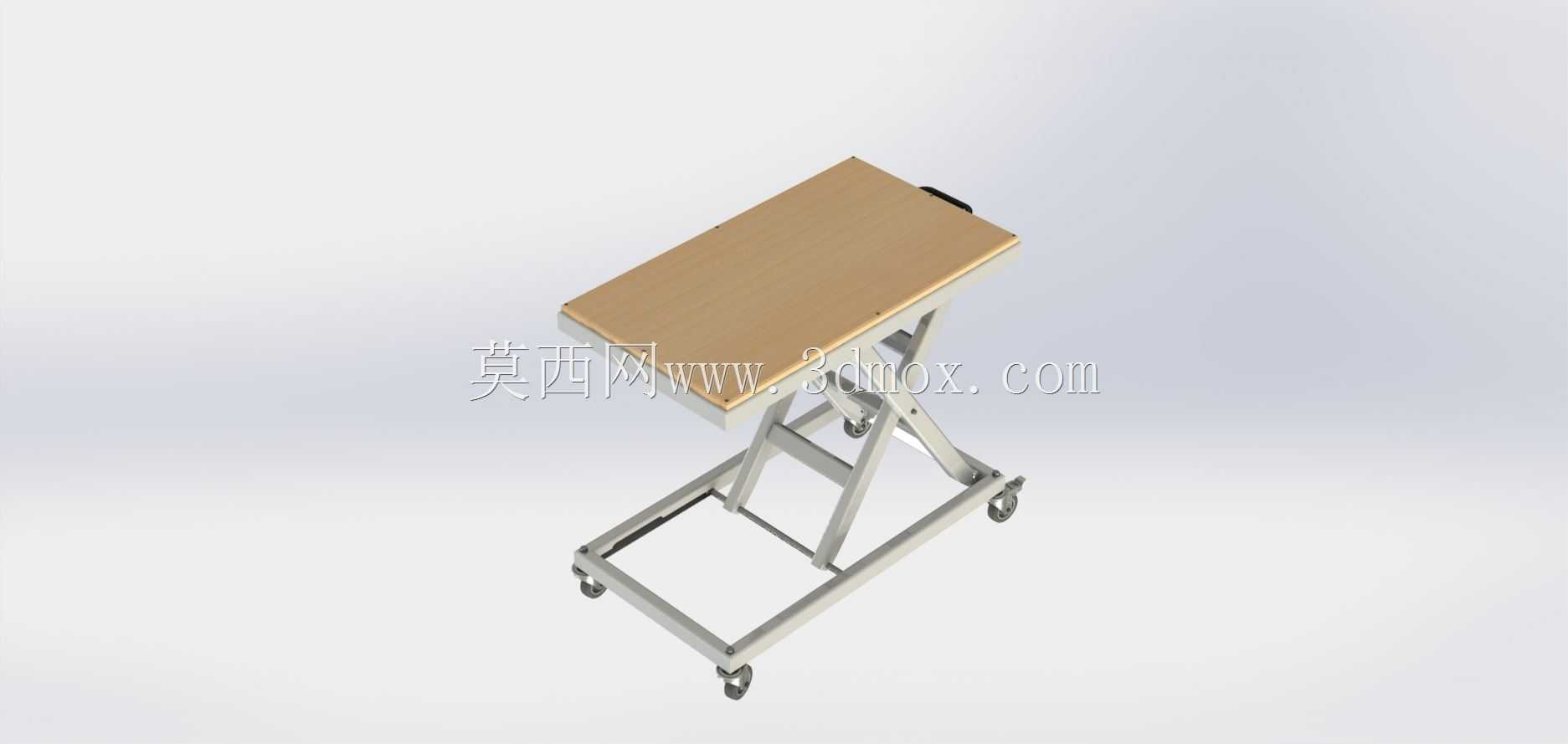

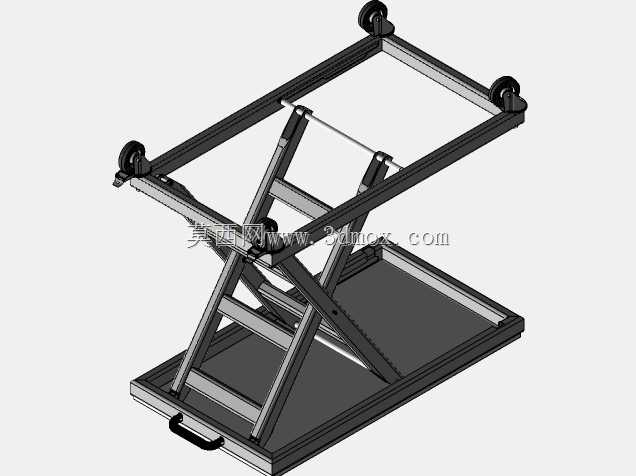

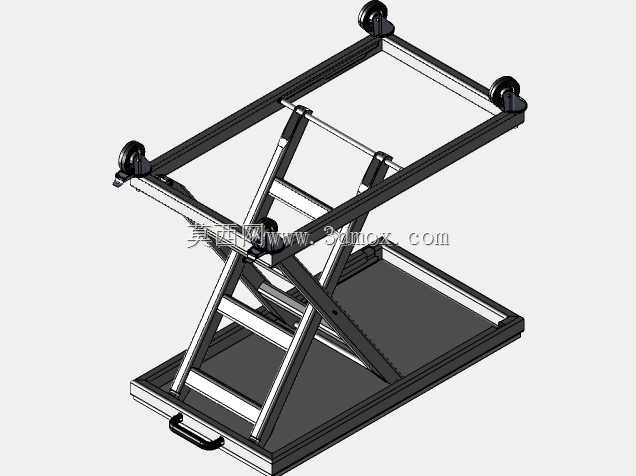

这款剪式升降作业平台，在车间物料转运、轻型工装举升、工位间物料配给场景中适配性极强，日常可承担小批量零部件在不同工位间的高度差转运，也可作为临时可调高度的作业支撑台使用，适配装配、检测、包装等多个生产环节的高度调节需求。底部采用四组万向脚轮布局，轮组安装位置与底架边框齐平，不会额外占用通行宽度，在车间狭窄通道、设备间隙中推行时不易发生剐蹭，脚轮带锁止结构，作业时踩下锁止踏板即可固定平台位置，避免作业过程中平台滑移引发安全隐患。剪叉臂采用对称双组剪杆结构，剪杆铰接点位置经过受力校核，举升过程中剪杆受力均匀，不会出现单侧偏载卡顿的问题，平台台面采用平整矩形面板设计，面板边缘做圆角钝化处理，避免转运过程中剐蹭工件或操作人员，台面下方与剪叉臂的连接位置设置加强筋，保证台面放置重物时不会出现局部凹陷变形。设计过程中优先考虑了操作的便捷性，升降驱动结构隐藏在剪叉臂内侧，不会突出到设备外轮廓之外，避免日常推行时勾挂周边管线或工件，设备收拢状态下整体高度较低，可直接推入常规工作台下方存放，不占用车间额外的储物空间。设备的外轮廓尺寸适配单人操作需求，台面宽度可满足常规工装、料箱的放置需求，长度方向预留足够的操作空间，举升行程覆盖常规工位从地面到作业台面的高度差范围，最低高度适配地面取料需求，最高举升高度可匹配多数装配工位的作业高度，无需额外搭配垫高块使用。剪叉臂的铰接轴采用耐磨衬套结构，长期往复升降作业时铰接位置磨损量小，设备维护周期更长，底架采用矩形钢管焊接成型，框架结构重量轻但刚性充足，推行过程中底架不会出现形变晃动，整体结构没有多余的外凸部件，日常清洁时可直接擦拭外表面，不易积留加工切屑或灰尘。在实际使用中，这款设备可替代固定高度的转运台，针对不同身高操作人员、不同高度的作业工位，可快速调整平台高度，减少操作人员弯腰、抬手的作业幅度，降低长期重复作业的疲劳感，转运轻型工件时无需额外搭配叉车或手动液压车，单人即可完成推行、升降、对位的全流程操作，在小件装配车间、维修工位、仓储拣货区域都能发挥不错的实用价值。
