4英寸重载工业脚轮三维结构设计

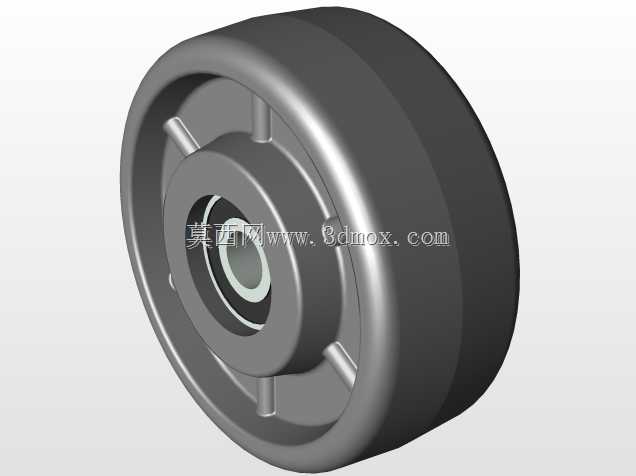

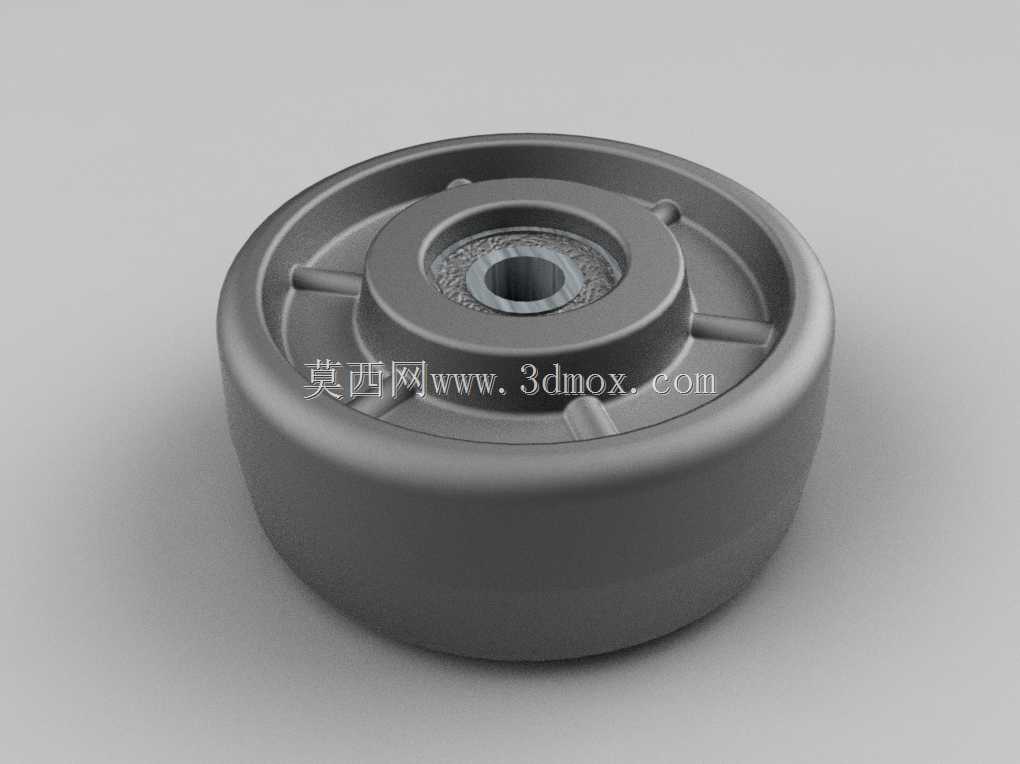

这款4英寸脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，日常在仓储物流周转车、轻型自动化设备机架、车间移动工作台、商用展具等场景中，这类脚轮承担着设备整体的承重与移动导向作用，设计时首先要平衡承重能力、滚动阻力与安装适配性三者的关系。从结构细节来看，轮体采用宽幅轮面设计，接触地面的轮缘做了圆弧过渡处理，既可以降低滚动时的摩擦阻力，也能在经过车间地面微小缝隙、环氧地坪接缝时减少卡滞概率，轮体内部嵌装的金属轴套与中心安装孔同轴度控制在合理公差范围内，保证轮体绕轴转动时无偏摆，避免长期使用后出现轮体磨损不均、转动异响的问题。轮体的加强筋结构从中心轮毂处呈放射状延伸至轮缘内侧，在不额外增加轮体整体重量的前提下，大幅提升了轮体的径向抗挤压能力，即使承受额定范围内的偏载冲击，也不会出现轮体开裂、形变的情况。中心安装孔的尺寸适配常规的脚轮安装支架销轴，安装边界预留了足够的支架装配空间，不需要额外对支架进行二次加工即可完成装配，轮体的整体外径控制在4英寸对应的尺寸区间，安装后整体高度符合通用脚轮的安装尺寸规范，能够直接替换同规格的现有脚轮产品，不需要调整设备底部的安装高度。在实际应用中，这类脚轮适配的地面场景涵盖环氧地坪、水泥地面、平整的瓷砖地面等常见工业与商用地面，轮体材质的硬度选择兼顾了耐磨性与地面保护性，不会在环氧地坪上留下难以清理的轮印，同时自身的耐磨性能可以满足高频次移动的使用需求。设计过程中对轮体的转动阻尼做了合理匹配，既保证推行时的顺畅度，也能在设备停放时避免出现非预期的滑动，配合支架的刹车结构可以实现设备的可靠固定。从建模逻辑来看，整个轮体的特征构建遵循机械加工的成型逻辑，轮毂部分的同轴特征、加强筋的均匀分布特征、轮缘的圆弧过渡特征都做了参数化处理，后续如果需要衍生不同尺寸、不同承重等级的同系列脚轮，只需要调整对应参数即可快速生成新的模型，大幅提升同系列产品的设计效率。
