多缸发动机曲轴高精度三维建模作品

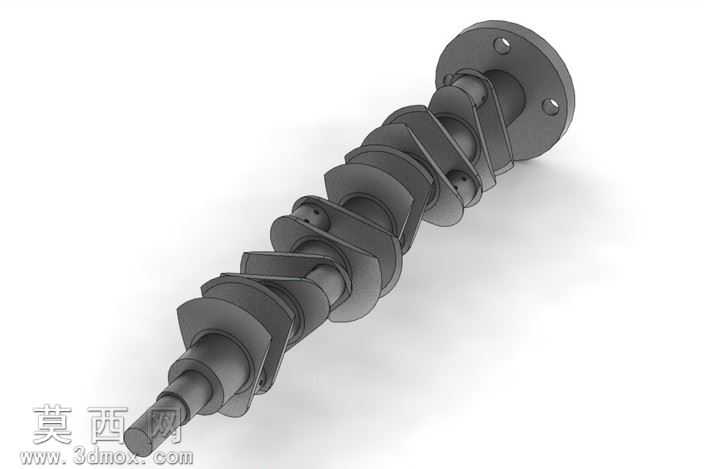

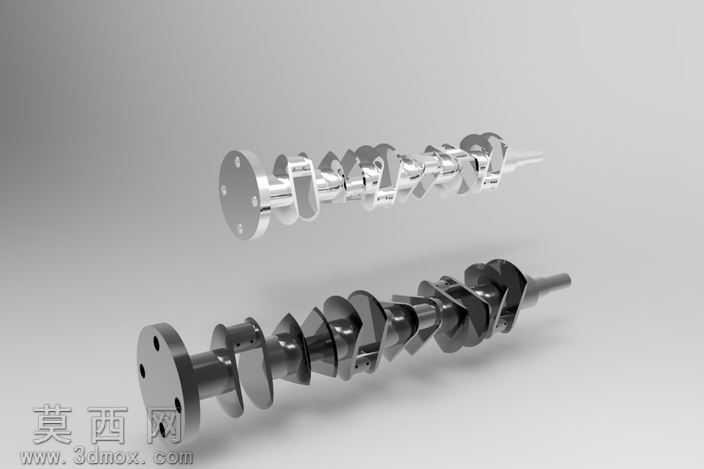

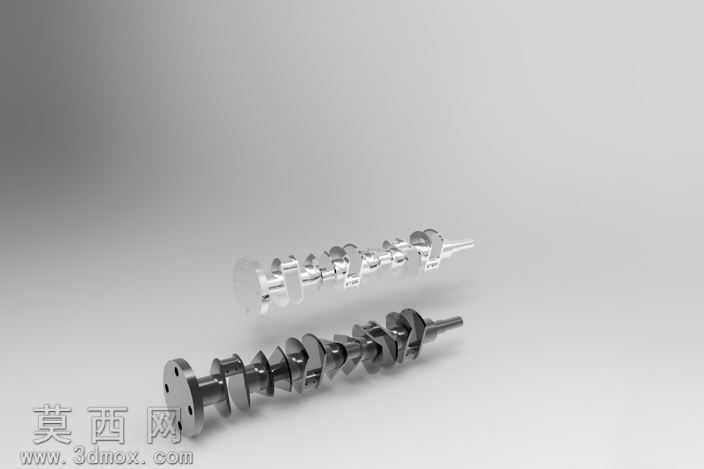

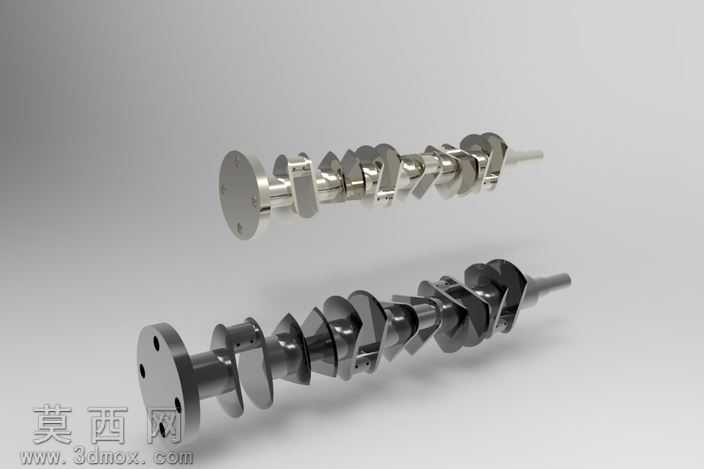

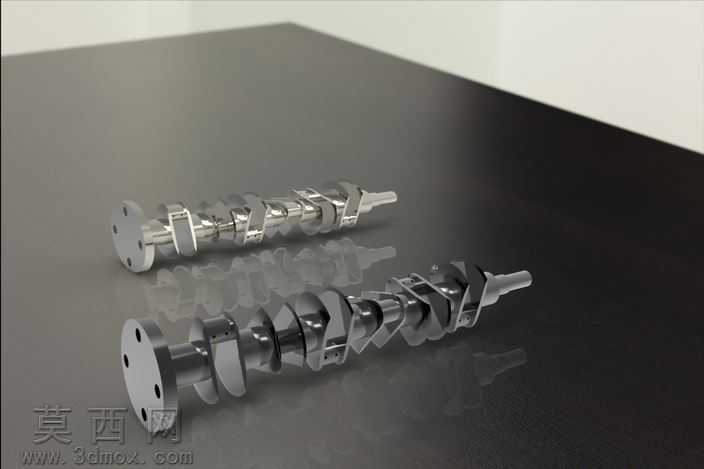

本曲轴三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循内燃机曲轴的实际设计规范，从整体结构布局到细节特征均还原真实曲轴的工程设计逻辑。建模初始阶段先完成主轴颈、连杆轴颈的中心轴线定位，依据多缸发动机的点火间隔角确定各曲拐的空间排布角度，保证各缸做功行程的相位差符合动力输出的平顺性要求。主体结构建模时，先通过旋转凸台命令生成各段主轴颈与连杆轴颈的基础轴体，再通过放样、拉伸切除等命令构建连接主轴颈与连杆轴颈的曲柄臂结构，针对曲柄臂上的平衡配重块，采用曲面建模结合实体填充的方式完成配重块的轮廓构建，确保配重块的质心位置与设计计算值匹配，满足曲轴运转时的动平衡要求。模型对法兰连接端的螺栓孔、定位销孔、轴颈表面的润滑油道孔均做了精确还原，油道采用扫描命令生成内部贯通的孔道结构，完整呈现曲轴压力润滑的油路走向。渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数还原锻钢曲轴的哑光金属质感，通过环境光遮蔽效果突出各轴颈台阶、曲柄臂过渡圆角的结构细节，圆角特征严格按照工程设计的应力缓释要求设置半径，避免应力集中导致的结构失效。模型同时导出了STEP、IGES等通用中间格式，可兼容多数三维CAD软件进行后续的有限元分析、运动仿真或者装配对接，整体模型结构完整无破面，各特征参数可编辑调整，能够适配不同缸数、不同排量发动机的曲轴改型设计需求，可用于动力系统教学演示、发动机装配仿真、零部件结构验证等多个场景。
