特殊结构锻造加工用涡轮叶片三维设计

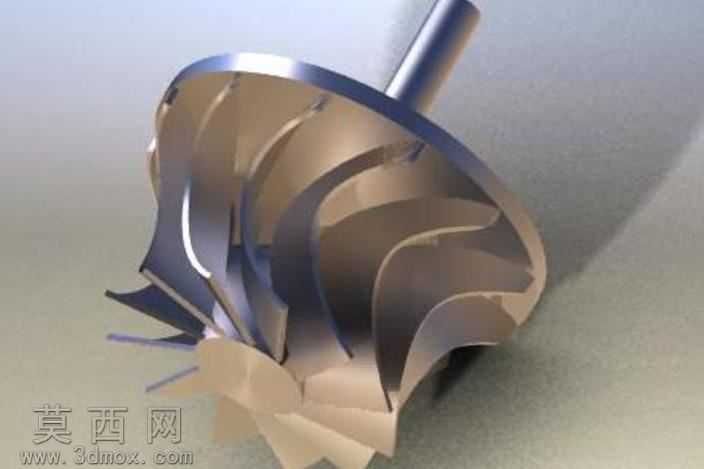

本作品为适配直接锻造与数控加工工艺打造的特殊结构涡轮叶片三维模型，建模阶段以动力涡轮的流体力学性能需求为核心逻辑，先通过参数化草绘勾勒叶片的叶型基准轮廓，精准控制叶根与轮盘衔接处的过渡圆角参数，避免应力集中问题，再通过曲面放样、边界混合等建模操作逐片构建扭曲形态的叶片曲面，每一片叶片的曲面曲率都经过反复调整，保证叶身从进气端到出气端的厚度渐变符合气动性能要求，同时匹配后续锻造脱模的拔模角度，让模型既满足功能设计需求，又适配实际生产的工艺要求。模型整体采用一体化建模逻辑，将中心轴杆、轮盘基体与多片扭曲叶片整合为完整的装配整体，轮盘与叶片的衔接处做了平滑的圆弧过渡处理，既保证结构连接强度，也能减少流体在轮盘位置的流动损耗。渲染阶段采用金属质感的材质参数，模拟高温合金锻造后的金属表面光泽，通过环境光与定向光源的搭配，清晰呈现叶片曲面的扭曲走向、叶根的过渡结构以及中心轴的安装定位结构，让模型的结构细节能够直观展现。设计过程中充分考量了实际加工的可行性，叶身的曲面曲率没有出现加工死角，既可以通过精密锻造工艺完成毛坯成型，也能依托五轴数控加工完成叶型的精加工，叶片的厚度参数经过合理优化，在保证结构强度满足高速旋转工况需求的前提下，尽可能降低叶片自身重量，减少涡轮运转时的离心负荷。模型的中心轴与轮盘的同轴度经过精准约束，保证后续装配时的定位精度，叶片在轮盘上的周向分布完全均匀，每相邻叶片之间的流道空间一致，能够保证流体通过时的流量均匀性，避免涡轮运转时出现偏载震动问题。整体模型结构严谨，曲面质量高，没有破面、重叠面等建模问题，既可以作为涡轮类动力部件的设计参考，也能直接用于后续的工艺仿真、加工编程等生产环节，适配机械动力领域的相关设计、教学与生产需求。
