SOT223封装四引脚贴片元器件外壳结构

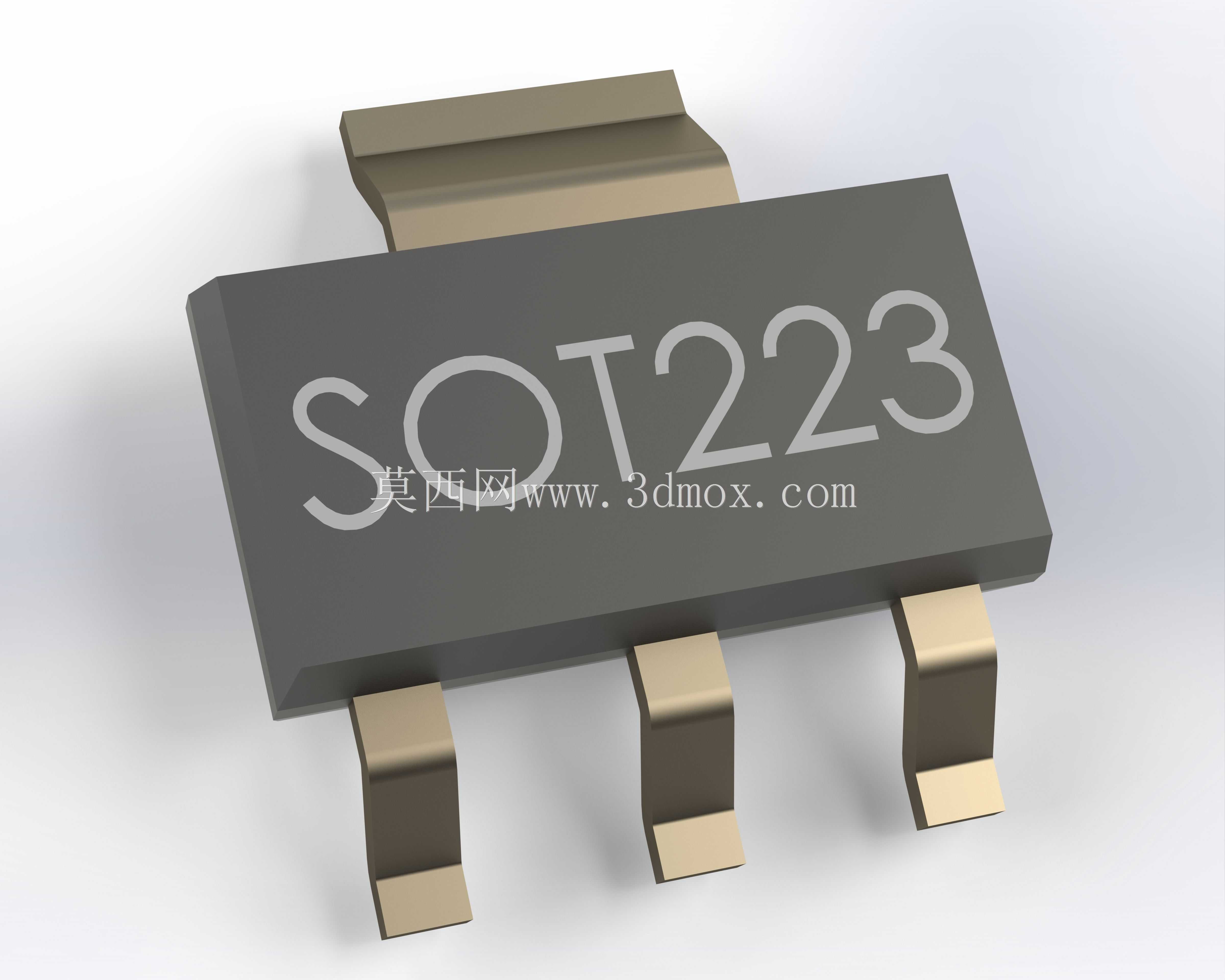

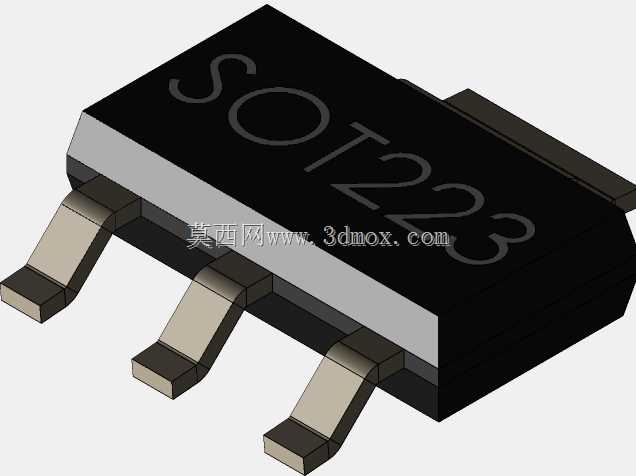

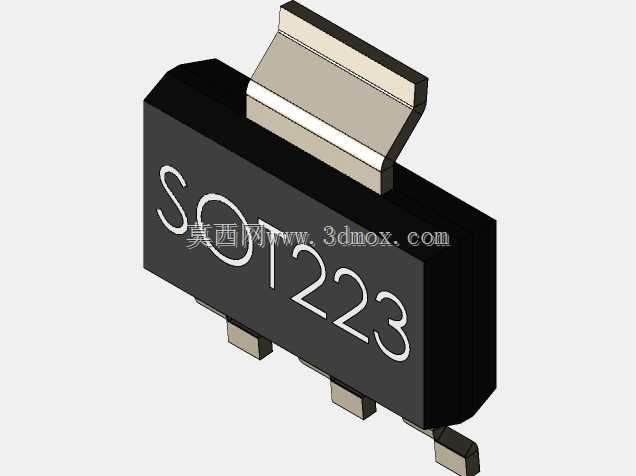

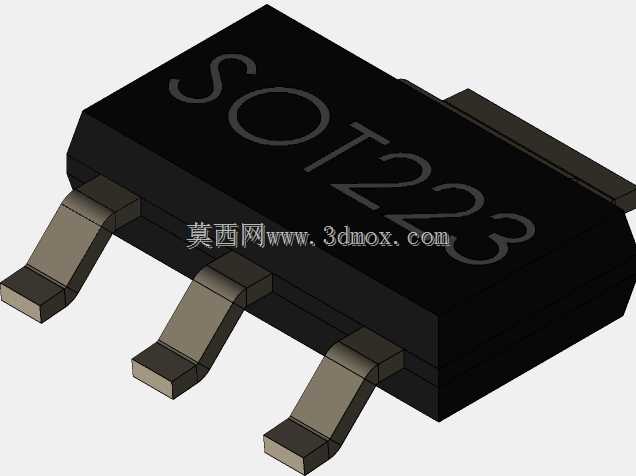

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，贴片封装元器件的三维结构准确性直接影响后续SMT贴片加工的良率，以及整机产品的结构干涉校验结果，SOT223作为中小功率半导体器件常用的贴片封装形式，其四引脚外壳的结构细节往往是很多新手建模时容易忽略的部分。这款外壳的设计首先要兼顾散热与焊接可靠性，封装本体采用矩形塑封结构，顶部预留的散热凸台直接与芯片衬底相连，焊接时可通过PCB表面的散热焊盘将器件工作产生的热量快速导出，避免器件结温过高触发性能衰减甚至失效。三个并排的信号引脚采用弯折成型结构，引脚末端的焊脚平面与PCB焊盘完全贴合，引脚的弯折弧度经过反复校验，既可以抵消焊接过程中热胀冷缩产生的应力，避免引脚与塑封本体连接处出现开裂，也能保证SMT贴装时吸嘴抓取本体后，引脚能精准对位焊盘，不会出现偏移、虚焊的问题。不同于常规三引脚SOT223封装，这款四引脚结构在原有引脚布局基础上增加了独立的功能引脚，引脚间距严格遵循行业通用封装规范，安装边界完全适配标准SOT223封装焊盘，不需要对原有PCB封装做额外修改即可直接替换使用。建模过程中对塑封本体的拔模角度做了精准还原，外壳侧壁的微小拔模斜度是实际注塑生产时脱模必需的结构，很多简化模型会忽略这一细节，导致后续做整机结构装配校验时，出现与相邻元器件的虚拟干涉，误导结构工程师的布局判断。引脚的金属厚度、弯折处的圆角半径都按照实际器件的冲压成型参数设置，在做PCB板的应力仿真时，准确的引脚模型可以更真实地模拟板件受外力弯折时引脚的受力情况，提前预判引脚断裂的风险。在电源管理电路、低压信号处理电路的设计中，这类封装的器件常被用作线性稳压器、功率开关管、小信号三极管，准确的外壳模型可以帮助结构工程师在设计初期就完成器件高度校验，确定外壳与PCB之间的安全间隙，避免后期打样时出现器件顶壳的问题。同时模型还原了塑封本体表面的标识区域平整度，在做产品丝印标识设计或者整机外观渲染时，可以更真实地呈现板卡装配后的实际效果，不需要后期额外调整模型细节。
