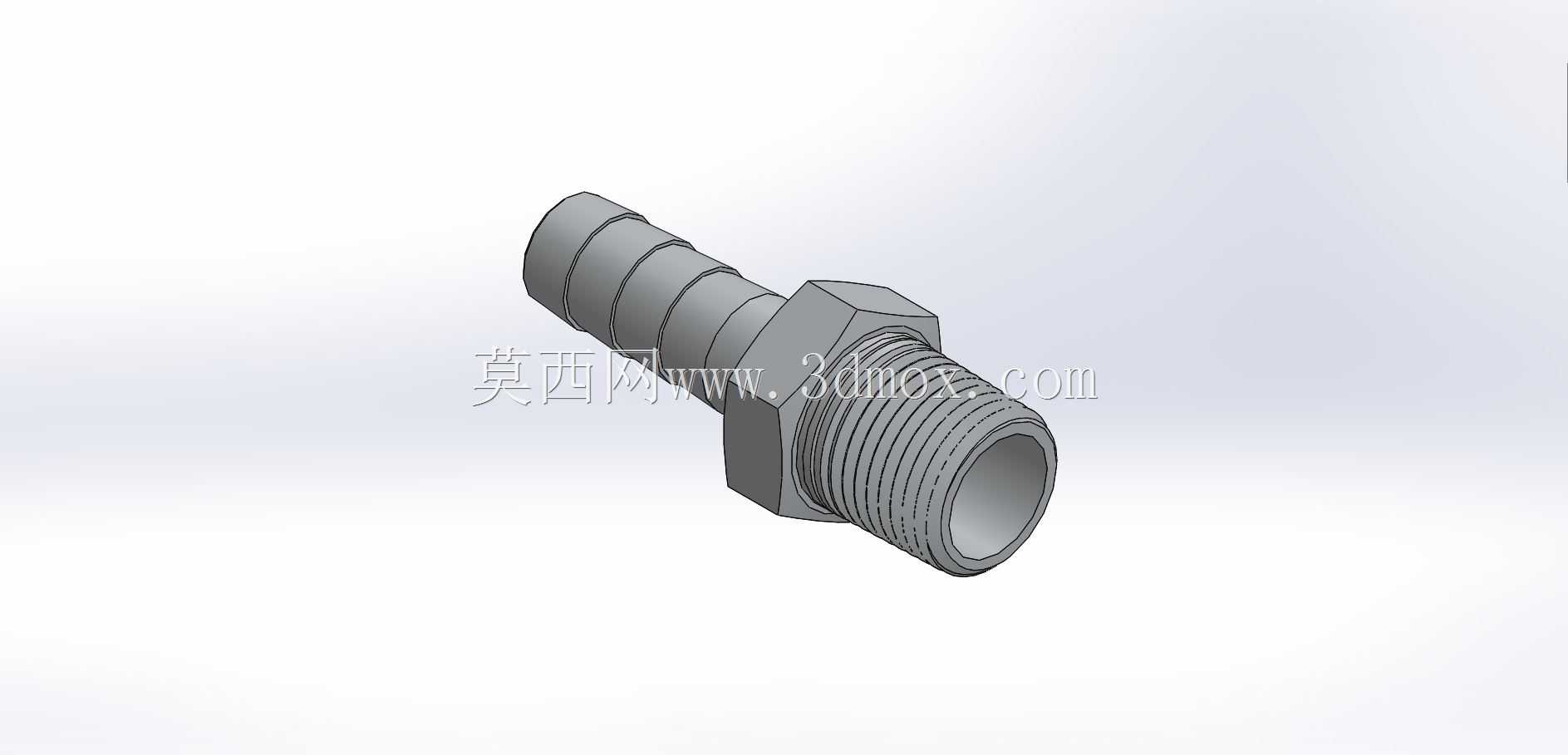

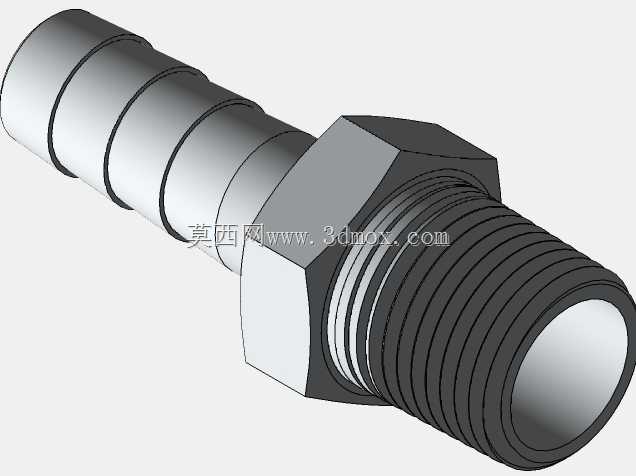

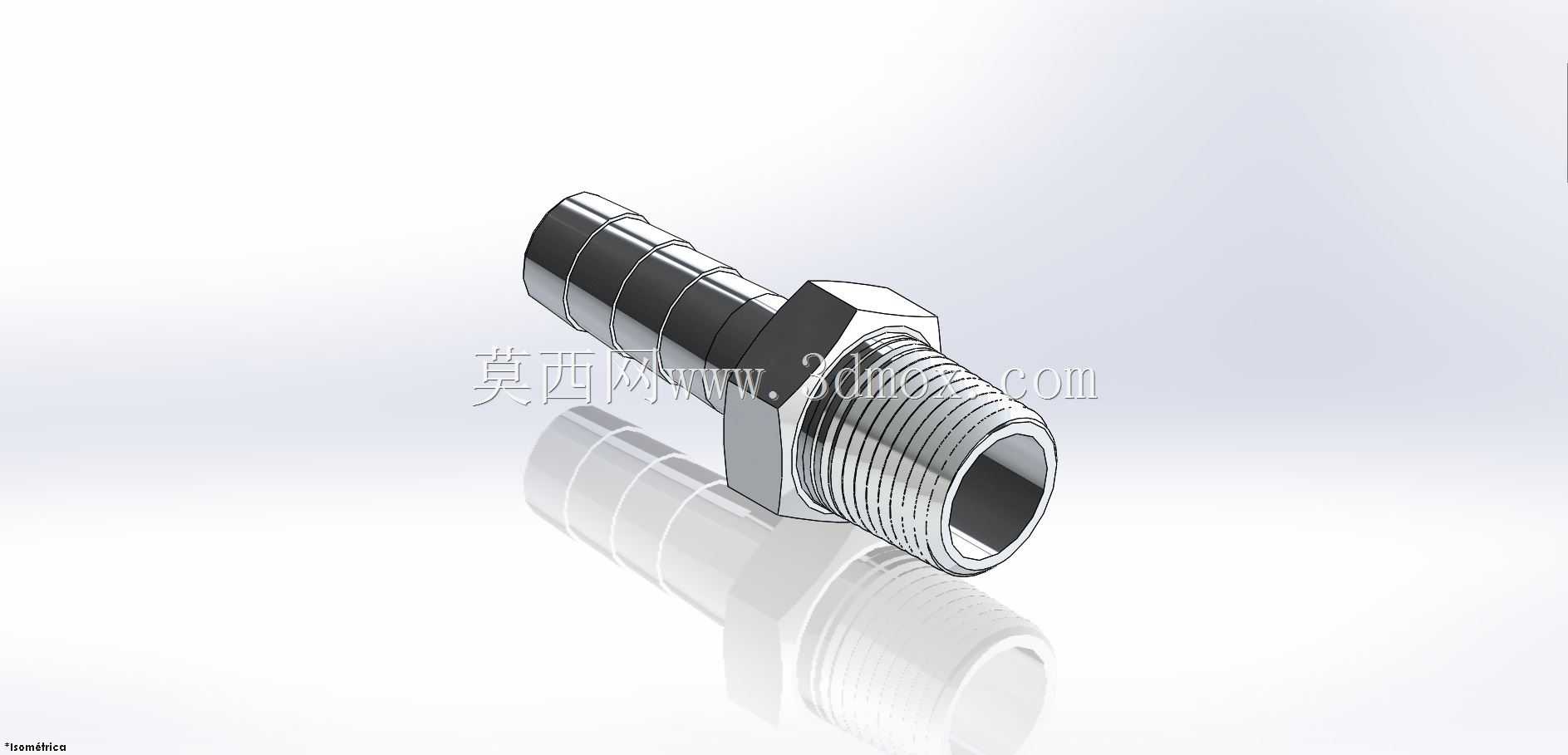

1/2NPT外螺纹软管宝塔接头结构

这款接头主要面向气动、低压流体输送场景的管路接驳需求，在小型液压站冷却回路、车间压缩空气支管、农用灌溉输水支路、小型化工试剂输送管路中都能见到这类结构的应用，核心作用是实现硬管螺纹端与柔性软管的可靠过渡连接，避免管路接驳处出现渗漏、脱管问题。从结构设计逻辑来看，接头采用一体化六角棱柱主体结构，没有多余拼接焊缝，从根源上减少了泄漏风险点，六角部位的对边尺寸严格适配常规活动扳手、开口扳手的夹持范围，现场安装时不需要定制专用工装，普通管路施工人员用常规工具就能完成拧紧作业，六角段的厚度经过受力校核，拧紧过程中不会出现棱角崩裂、本体变形的问题。螺纹端采用1/2规格NPT锥管螺纹，锥度设计自带密封属性，安装时配合生料带或者密封胶就能实现足够的密封压力，适配常规的内螺纹管路端口，螺纹段的长度经过优化，既保证足够的啮合扣数承受管路轴向拉力，又不会因为螺纹过长导致拧紧后顶到对侧管路内壁造成流道缩径。另一端的宝塔结构采用多道环形倒刺设计，每道倒刺的外径略大于适配软管的内径，软管套入后倒刺会嵌入软管内壁，配合喉箍锁紧后可以承受0.6-1.6MPa的工作压力，不会因为管路内流体压力波动出现软管脱开的问题，倒刺的边缘做了圆角过渡，套入软管时不会割伤软管内壁，避免长期使用过程中软管从割伤位置出现开裂泄漏。接头的内部流道做了等通径设计，没有突兀的缩径或者台阶，流体通过时的局部阻力损失更小，不会在接头位置形成紊流造成额外的压力损耗，也能避免流体中的杂质在台阶位置沉积造成管路堵塞。安装边界方面，接头整体轴向长度控制在常规管路安装的预留空间范围内，六角部位的最大外径不会和周边相邻管路、安装板件产生干涉，不管是在紧凑的阀岛安装面板上，还是在空间开阔的室外管路支架上都能顺利完成安装，不需要额外调整周边管路的排布位置。建模过程中对每一处倒角、螺纹牙型、倒刺角度都做了还原，结构细节完全匹配实际加工的成品件，可直接用于管路排布的干涉检查、装配模拟，也能作为非标接头改型设计的基础参考模型，帮助设计人员快速完成管路系统的三维布局，减少重复建模的工作量。
