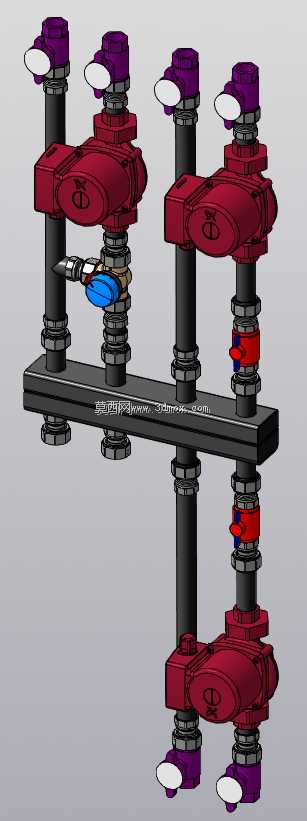

三回路流体分配管路集成装置

这套三回路流体分配装置主要面向民用及商用建筑的冷热水循环、小型暖通系统支路分配场景，也可适配工业小型循环水系统的多支路分流需求，核心作用是将单路主输入流体均匀分配至三个独立输出回路，同时实现各回路的通断控制、流量调节与压力稳定，避免多支路并联时出现的流量偏流、压力互扰问题。从结构设计来看，装置采用集成式安装底板作为承载基体，所有阀件、管路接头均固定在同一块底板上，省去了现场零散拼接管路的对齐、找正工序，安装时仅需固定底板、对接主入口与三个支路出口即可完成装配，大幅降低现场施工的管路排布难度。阀体采用直通式流道设计，流体转向角度小，能有效降低流阻损失，适配低扬程循环泵的工况需求，每个回路独立配置截止式控制阀，可单独切断对应支路而不影响其余回路的正常运行，部分回路预留了测温测压接口，可直接加装传感器实时监测支路运行参数。设计阶段充分考虑了安装边界的适配性，整体采用竖向排布的立柱式管路结构，横向占用空间小，可直接嵌入管道井、设备夹层等狭窄安装空间，各阀件的操作手柄均朝向外侧预留操作空间，日常调节、检修时无需拆卸周边管路即可完成操作。管路连接端采用标准管螺纹接口，可直接对接市面通用规格的金属或塑料管材，无需额外定制转接头，阀组与安装板之间设置减震垫，可降低流体流动产生的振动传递，避免长期运行后管路接口出现松动渗漏。三个回路的通径经过匹配计算，可根据不同支路的流量需求配置对应通径的阀件，兼顾大流量主回路与小流量支路的分配需求，装置底部预留排污接口，可在系统维护时快速排出管路内的存水与杂质，减少管路堵塞风险。整套结构的受力点均集中在安装底板上，竖向立柱与底板采用刚性连接，可承受管路运行时的水锤冲击，不会出现管路变形、阀件移位的问题，适配长期连续运行的循环水系统工况。
