Jensen J12W超低音倒相式音箱箱体结构设计

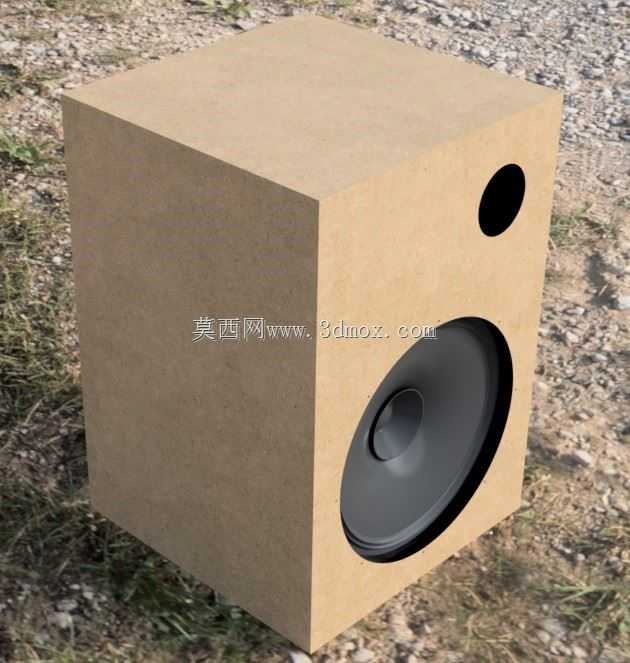

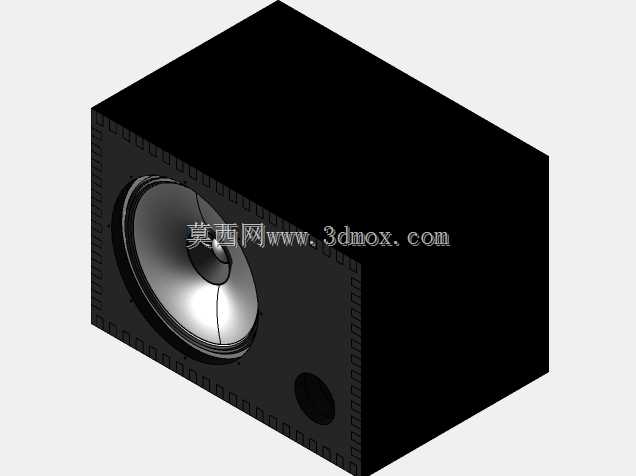

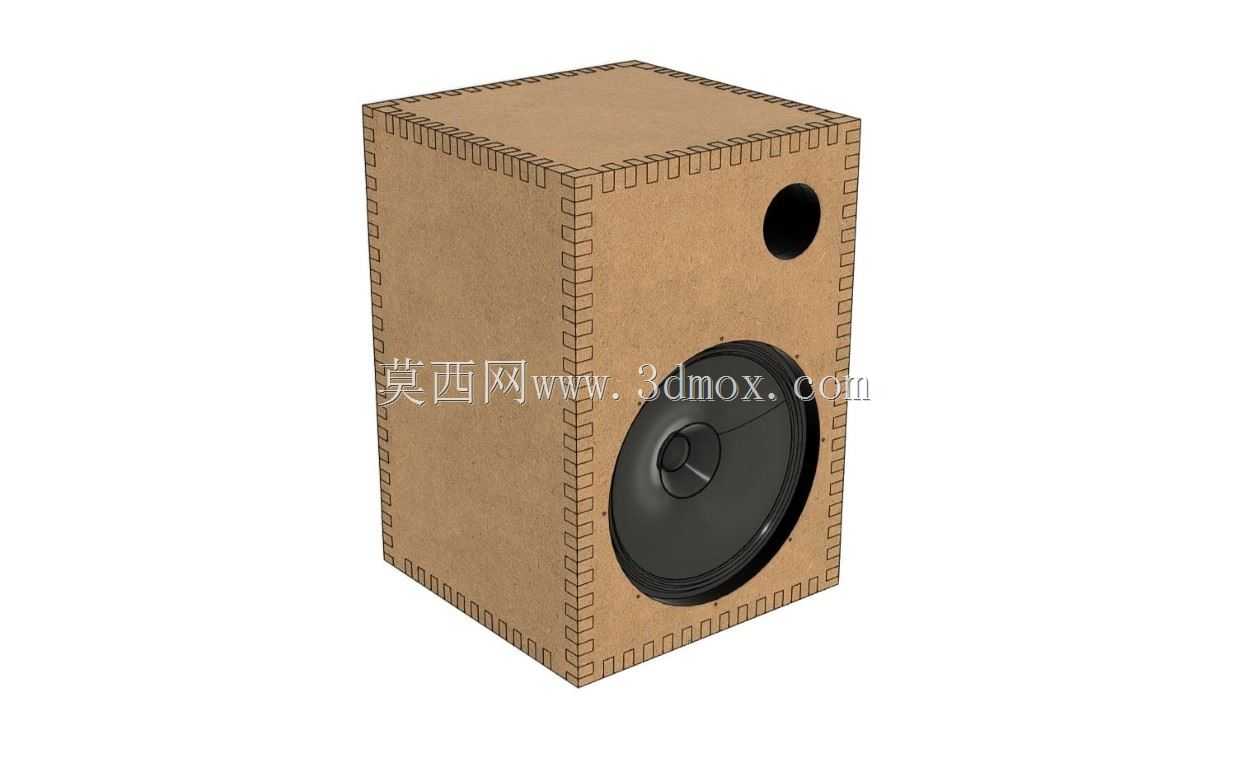

这款倒相式超低音音箱的结构设计，面向民用桌面音响、小型家庭影音搭建、车载改装低音补充等实际使用场景，核心作用是搭载12英寸规格的Jensen J12W低音驱动单元，通过密闭式倒相腔体的声学结构优化，强化低频段的声压输出表现，降低小功率驱动下的低频失真问题，满足小空间内的低音重放需求。从结构设计逻辑来看，整体采用方正立方体的箱体构型，没有做多余的曲面造型，核心考量是降低板材切割的工艺难度，适配胶合板开料的常规加工流程，所有板材拼接处均采用直角对接结构，不需要额外的异形铣削工序，普通台锯即可完成所有板材的裁切加工，适合个人DIY制作或者小批量手工生产。箱体的板材选用0.75英寸厚度的胶合板，这个厚度的板材在控制整体重量的前提下，能够有效抑制大音量下的箱体谐振，避免板材振动产生的音染影响低频清晰度，板材拼接采用胶水粘接的固定方式，不需要额外的金属固件外露，既保证了拼接处的密封性能，也让箱体外观保持简洁统一。单元安装位设置在箱体正面的偏心位置，没有采用居中安装的常规布局，一方面是为了规避单元工作时在箱体内产生的驻波叠加，减少腔体内部的声染色，另一方面也给倒相孔预留了足够的安装空间，倒相孔设置在箱体正面靠上的位置，开孔直径经过声学计算匹配，能够将单元背面辐射的低频声波进行相位反转后，与正面辐射的声波同相叠加，有效拓展低频下潜深度，同时避免倒相孔气流产生的风噪问题。从安装边界来看，立方体构型的箱体六个面均为平面，放置时不需要额外的支撑支架，直接平稳放置在桌面、地面或者车载后备箱内即可，底部不需要额外加装减震脚钉也能保持稳定，整体外形尺寸适配12英寸单元的安装需求，单元沉台位置预留了足够的安装深度，不会出现单元磁钢触碰箱体背板的问题，接线孔位可以根据实际使用需求在背板预留，适配常规的接线柱安装尺寸，不需要额外修改箱体结构。设计过程中没有预留可拆卸的前面板结构，核心是因为该款单元属于低成本入门级驱动单元，单元本身的更换成本极低，额外做可拆卸面板会增加密封难度，反而容易导致漏气影响低频表现，因此组装完成后前面板直接与箱体粘接固定，保证整体结构的刚性和气密性。
