法兰式爆破隔膜安全泄压组件结构

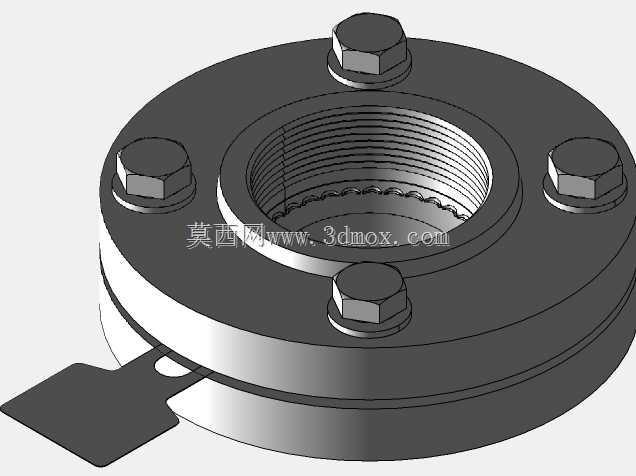

在承压容器、压力管道以及带压作业的工业生产系统中，超压泄放是保障生产安全的核心环节，这类爆破隔膜组件正是针对精准定压破膜、快速泄压需求设计的被动安全部件，常被布置在压力容器顶部、管路分支节点或者密闭腔体的预设泄压口位置，当系统内部压力超过隔膜标定的爆破阈值时，隔膜会沿预设的薄弱结构瞬间破裂，快速释放内部超压介质，避免腔体、管路因压力过载出现开裂、爆炸等恶性安全事故。从结构设计来看，整个组件采用上下法兰对夹的装配形式，法兰本体沿圆周均匀布置四个外六角螺栓，通过螺栓预紧力将上下法兰盘压紧，中间夹持爆破隔膜片，法兰中心加工有内螺纹接口，可直接与对应规格的外螺纹管路或者设备接口旋合连接，无需额外设计过渡转接结构，能大幅降低现场安装的适配难度。设计过程中首先要明确安装边界的尺寸约束，法兰的外圆直径、中心螺纹的通径、螺栓孔的分布圆直径都需要和对接设备的安装接口完全匹配，螺栓的预紧力矩需要经过严格核算，既要保证法兰结合面的密封性能，避免正常工作压力下出现介质渗漏，又不能因为预紧力过大压伤隔膜边缘，导致隔膜实际爆破压力偏离设计标定值。隔膜片伸出的舌状结构是信号触发端，当隔膜破裂时，舌片会随介质压力产生位移，可配套触发外接的压力报警或者设备联锁停机信号，让运维人员第一时间获知超压泄放动作，及时排查系统超压原因。这类组件和弹簧式安全阀相比，没有运动卡滞、密封面泄漏的风险，泄放响应速度更快，适合用在介质有一定腐蚀性、或者需要绝对密封无泄漏的承压工况，隔膜的爆破压力精度可以控制在较小的偏差范围内，能满足不同压力等级系统的泄压要求。建模过程中需要重点还原法兰密封面的粗糙度要求、螺栓的装配间隙、隔膜与法兰夹持面的贴合状态，中心内螺纹的牙型尺寸要符合通用管螺纹标准，保证对接时的互换性，四个紧固螺栓的位置度公差需要在模型中明确标注，避免加工后出现螺栓孔错位无法装配的问题，法兰盘的厚度设计需要满足额定压力下的强度要求，不会在正常工作压力下出现结构变形，影响密封可靠性。
