帕克CV-15HSG型真空发生器结构设计

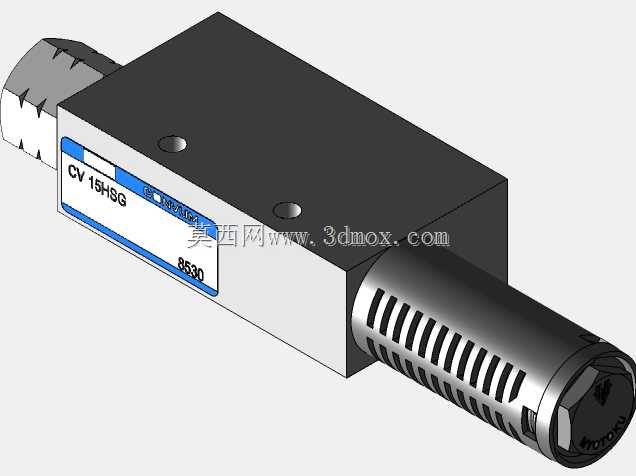

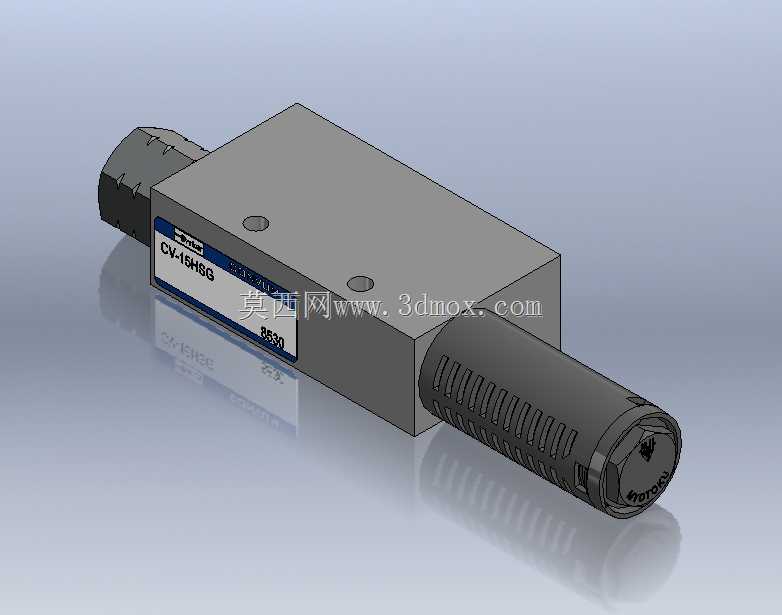

这款真空发生器是气动系统里常用的负压产生元件，在自动化产线的物料拾取工位应用十分广泛，不管是电子行业的小型元器件吸持搬运，还是包装行业的轻薄物料移送，亦或是机械加工工位的工件临时固定，都能看到这类元件的身影。它不需要额外配置真空泵，依靠压缩空气通入后形成的文丘里效应就能产生稳定负压，相比传统真空获取方案，整体结构更紧凑，安装布置更灵活，响应速度也更快，很适合集成在紧凑的自动化模组里。从结构设计来看，主体采用方块式的金属本体，这种构型一方面能保证内部气流通道的加工精度，让压缩空气在腔体内的流动更顺畅，减少不必要的气压损耗，另一方面平整的安装面也方便直接通过螺丝固定在安装基板上，不需要额外设计复杂的安装支架。本体一侧设置的快插式进气接口，能和常规气动软管快速对接，现场装配效率很高，另一侧延伸出的消音结构，能在排气过程中有效降低气流噪音，改善车间作业环境，消音端的格栅式设计既保证了排气通畅，也能阻挡外界灰尘进入内部气腔，减少气路堵塞的风险。本体表面预留的两个定位销孔，能在安装时快速对准安装位，避免装配过程中出现位置偏移，保证气路对接的同轴度。在安装边界上，这款元件的整体外形规整，没有突出的异形结构，横向布置的接口和消音段让整体占用的安装空间呈规则长方体，设计安装布局时只需要预留出对应长度的管路插拔空间，不需要额外预留过多的操作余量，很适合在空间局促的多吸头集成工位使用。从功能特性来说，它的负压输出稳定，在额定供气压力下能快速达到工作负压值，吸持响应时间短，配合对应的真空吸盘使用时，能稳定吸持表面平整的工件，不会出现掉件的情况。内部的气流通道经过优化设计，在保证负压产生效率的同时，也降低了压缩空气的消耗量，能在一定程度上降低设备的运行能耗。本体上的标识区域清晰标注了型号参数，方便现场运维人员快速识别元件规格，后期维护更换时能快速匹配对应型号，减少设备停机时间。这类真空发生器在设计建模时，重点还原了内部气路的衔接结构和外部安装接口的尺寸精度，保证模型导入装配体后能直接完成虚拟装配，验证安装空间是否存在干涉，也能为后续的气路布局设计提供准确的尺寸参考，避免实际加工装配时出现尺寸不匹配的问题。
