紧凑型箱式蠕动泵结构设计方案

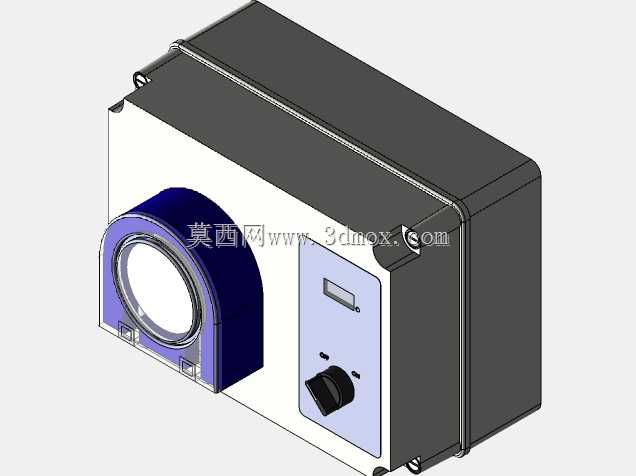

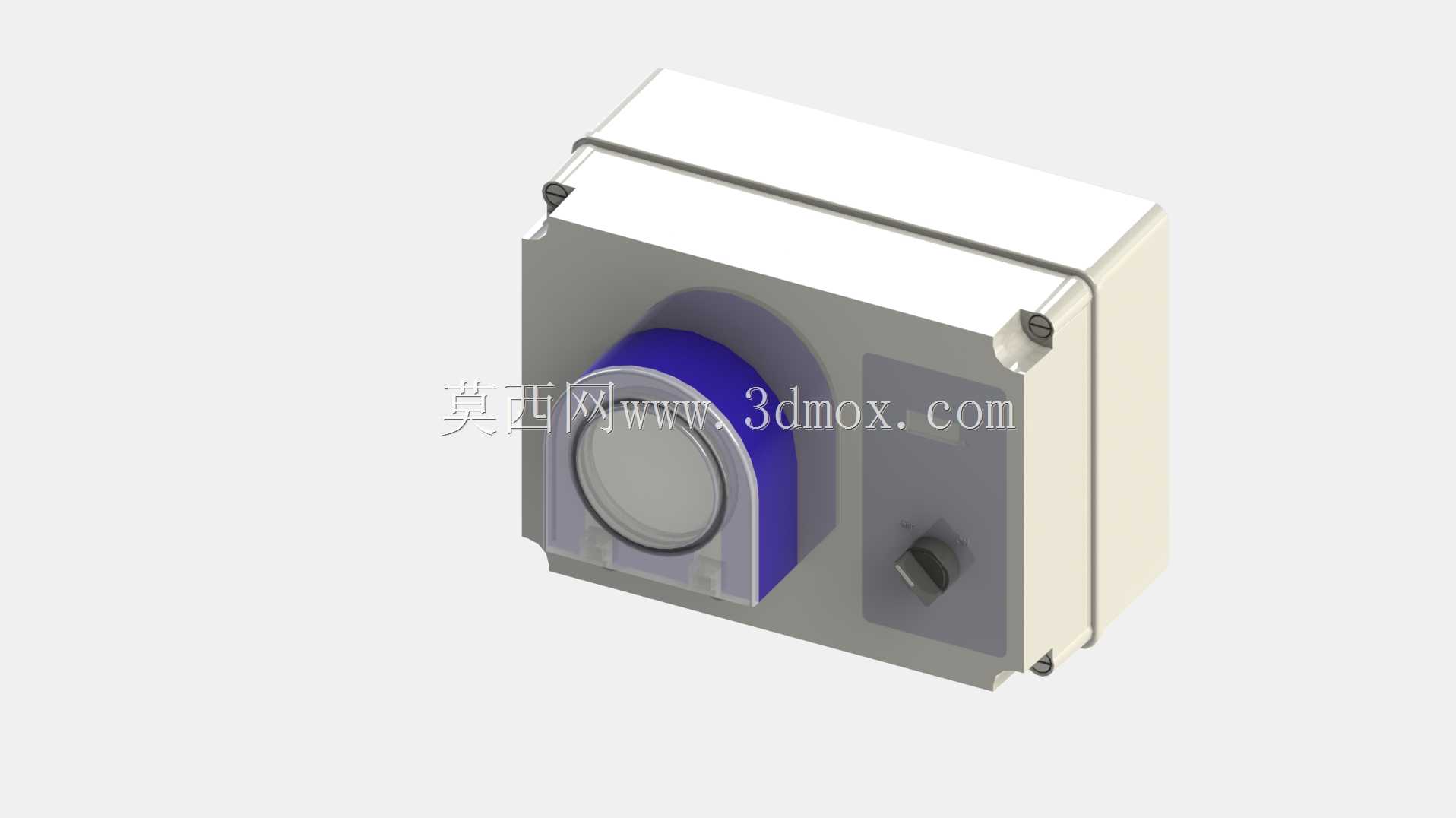

这款蠕动泵的结构设计，首先围绕实验室小流量流体输送的核心场景展开，日常适配试剂滴加、微量药剂传输、小型循环回路搭建这类对流体精度有要求的工况，泵体工作时不会和输送介质直接接触，仅通过挤压软管实现流体推送，能避免流体被泵体构件污染，也省去了常规泵体接触流体后的拆洗工序，适配有洁净要求的流体传输场景。从结构布局来看，整机采用一体化箱式外壳设计，外壳做了折边密封处理，边角处的紧固螺钉沉头布局，既保证壳体拼接的结构强度，也能避免凸起剐蹭，适配实验室桌面摆放、小型设备内嵌安装的使用需求。泵头区域采用圆弧式压轮布局，配合紫色定位压块固定软管位置，压块的弧度和泵头转动轨迹完全匹配，能保证软管挤压过程中受力均匀，减少软管局部过度磨损的问题，延长软管的使用寿命。侧边的旋钮开关集成了转速调节与启停控制功能，旋钮做了防滑齿纹设计，操作时无需额外工具即可手动调整流量档位，面板上的预留区域可后续加装流量显示模块，拓展设备的参数可视化能力。设计过程中优先考虑了安装边界的适配性，整机外形方正，背部预留了壁挂安装孔位，既可以直接放置在实验台面上使用，也能通过标准紧固件固定在设备机架、实验架侧壁上，安装时不需要额外定制转接支架，底部的防滑垫结构能避免桌面放置时的滑动移位。内部的传动结构做了紧凑化排布，驱动电机、减速组件、泵头转轴的同轴度在建模阶段就做了公差匹配，预留的装配间隙能避免转动过程中的部件干涉，壳体内部的走线槽做了限位设计，能避免线缆卷入传动部件引发故障。软管安装区域做了快拆式的导向槽设计，更换软管时不需要拆解整个泵头，只需掀开压块即可完成软管的更换操作，日常维护效率更高。泵体的进出口位置预留了标准软管接头的安装空间，可适配不同内径的硅胶管、橡胶管，满足不同流量区间的输送需求，壳体的防护等级设计也考虑到了实验室常见的试剂泼溅场景，接缝处的凸起挡边能引导液体顺着壳体流下，不会渗入内部电路区域。
