摆线结构齿轮油泵三维结构设计

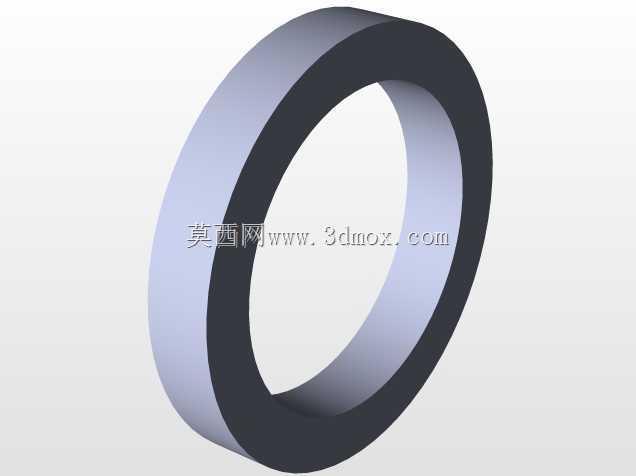

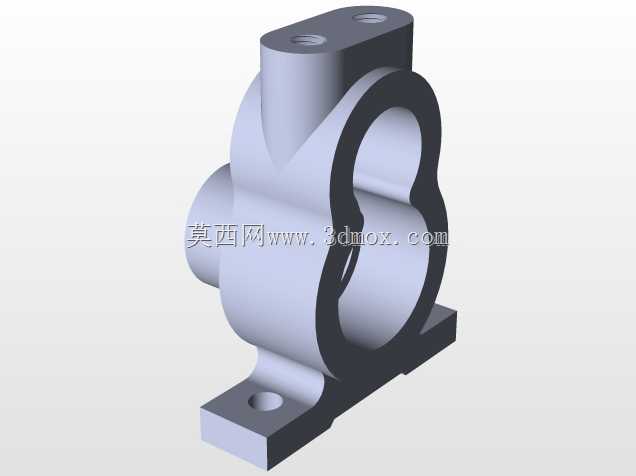

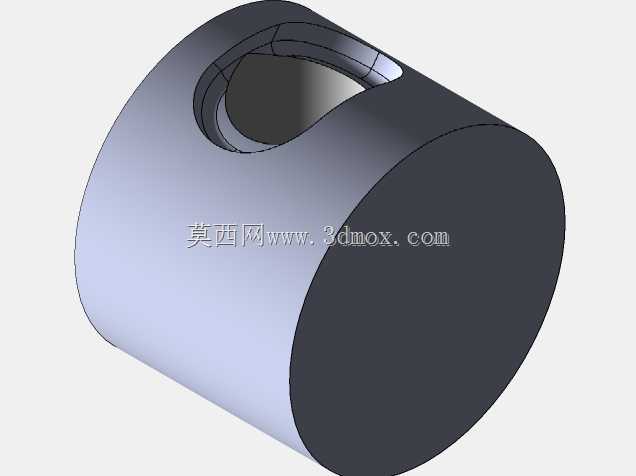

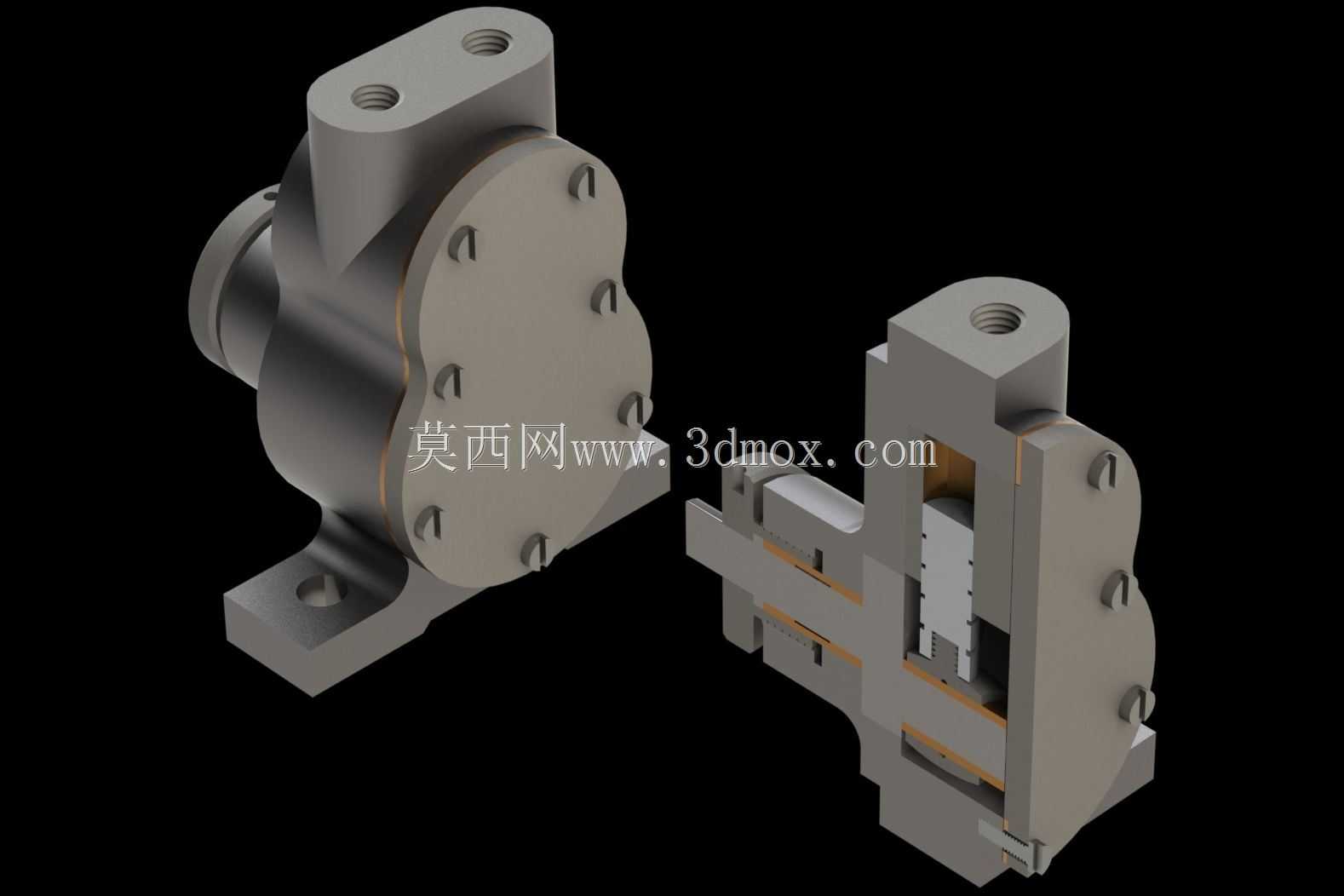

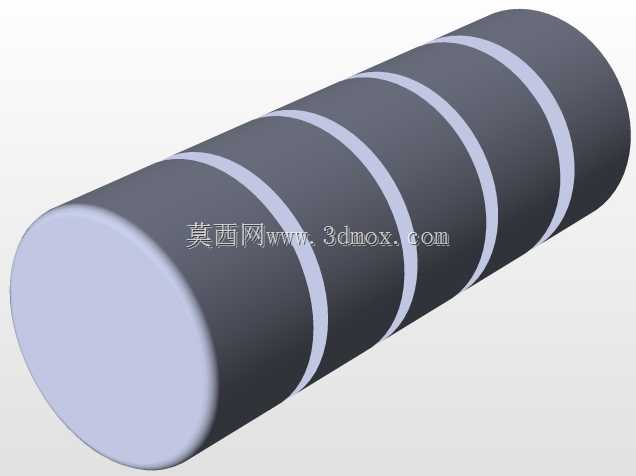

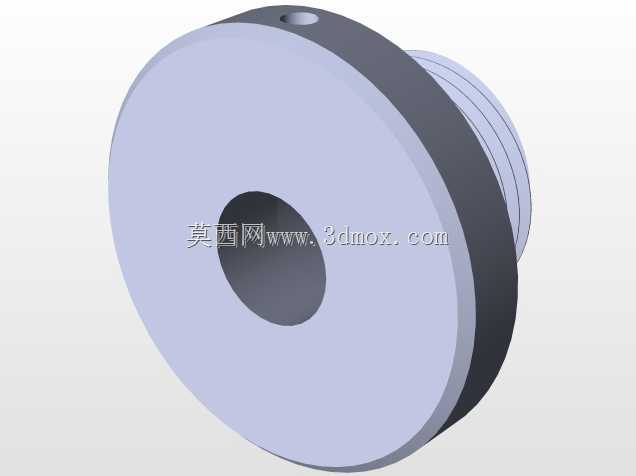

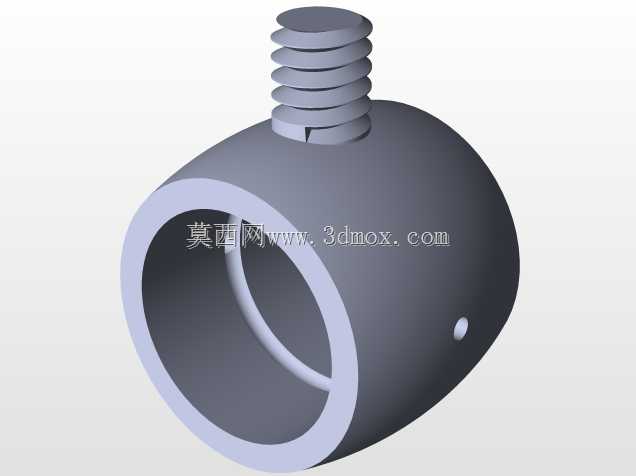

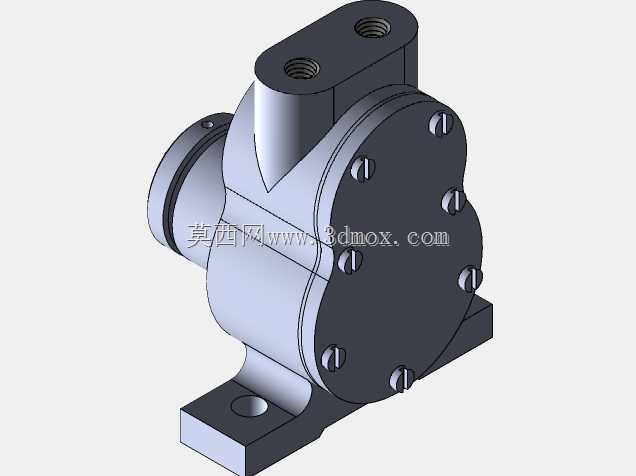

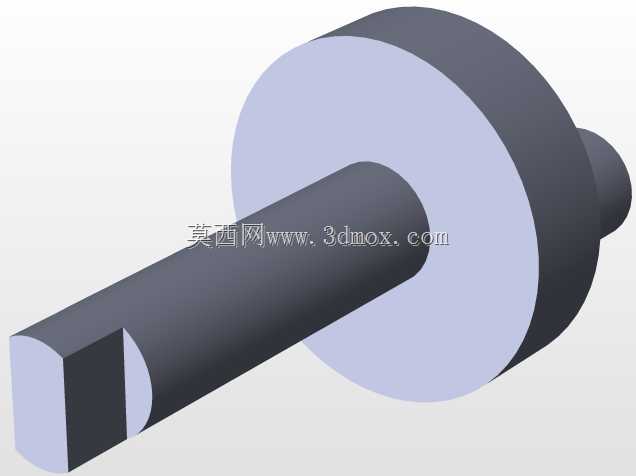

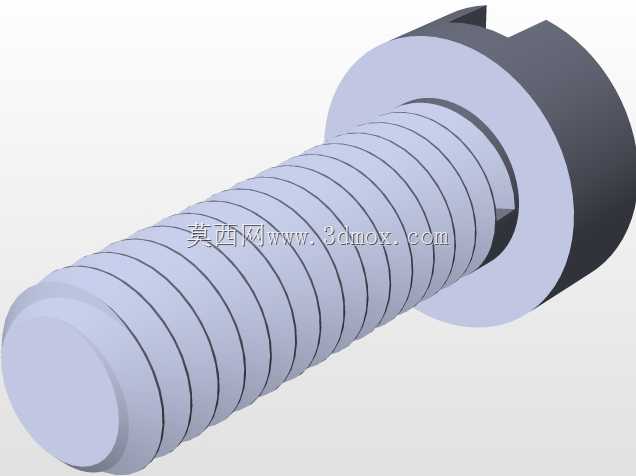

这款摆线齿轮油泵的结构设计，完全围绕低压液压系统的润滑、流体输送工况展开，在小型机床润滑回路、小型液压站供油单元、工程机械辅助供油系统中都有广泛适配场景，核心作用是为系统提供稳定压力的液压油输送，满足运动副润滑、低压液压动作的动力供给需求。从结构拆分能看到，泵体采用分体式壳体设计，主动轴端预留了标准轴伸连接位，可直接对接电机输出轴或者联轴器传动，不需要额外加装复杂的传动转接件，能有效压缩安装占用的轴向空间。壳体两侧的带安装孔支耳做了加厚处理，安装孔的中心距、孔径都按照常规低压泵的安装边界做了适配，安装时可以直接通过螺栓固定在设备的安装基面，不需要额外加工转接板，能大幅降低现场安装的适配成本。内部的摆线齿轮副采用了无径向侧隙的啮合设计，相比普通外啮合齿轮泵，这种结构的流量脉动更小，运转时的噪音更低，同时齿轮与泵腔的配合间隙控制在合理范围，既能保证容积效率，又能避免齿轮运转时与壳体内壁出现刮擦磨损。端盖与泵体的结合面预留了密封槽位，装配时加装密封垫就能实现端面密封，防止高压油从结合面渗漏，端盖上的多个沉头螺钉孔均匀分布，拧紧时能保证端盖受力均匀，不会出现局部压紧力不足导致的渗漏问题。进出油口采用了同轴侧置的布局，油口的通径尺寸匹配常规低压液压管路的连接标准，外接管路时不需要做变径转接，流体在泵腔内的流道做了圆弧过渡处理，能减少油液流动时的沿程阻力，降低泵的自吸阻力，保证泵在额定转速下能快速建立起工作压力。设计时还考虑了日常维护的便捷性，拆卸端盖即可直接取出内部齿轮副、密封件等易损件，不需要将整个泵从安装基面上拆下，能大幅缩短设备维护的停机时间。从安装边界来看，泵体的整体外形轮廓方正，没有突出的异形结构，在设备内部布置时不会与周边的管路、其他元件产生干涉，支耳的安装面做了铣平加工，安装时能保证泵体与基面的贴合度，避免长期运转出现振动松动的问题。
