Mania2000型机械摇臂结构件

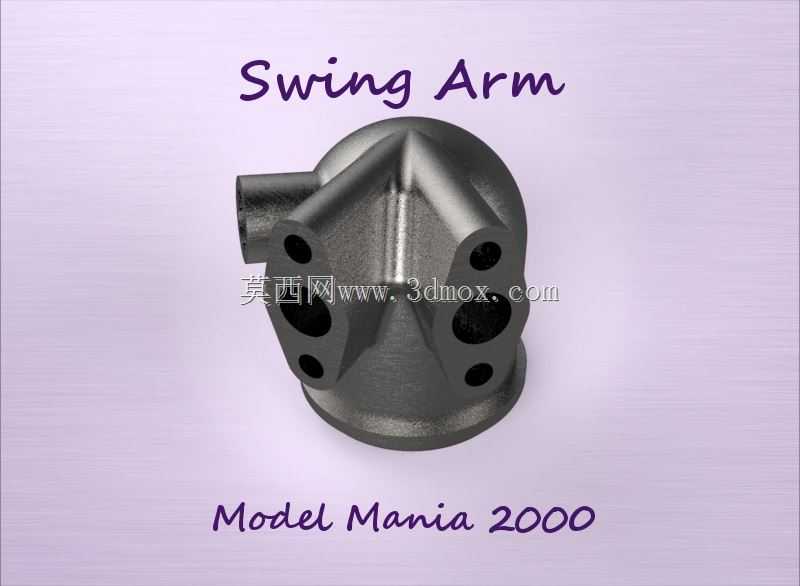

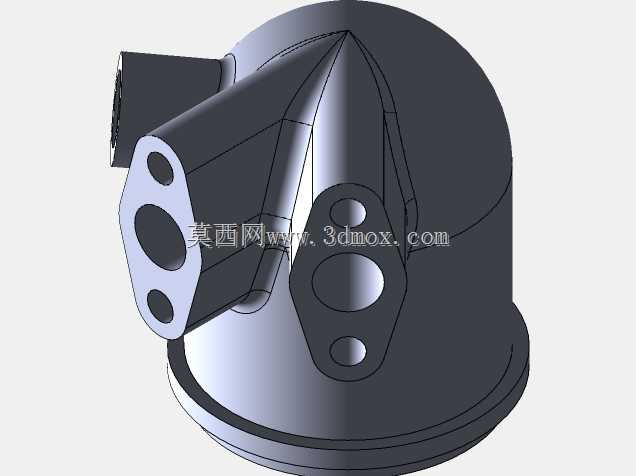

该摇臂构件多用于动力传递路径中的换向、力矩传导场景，常见于小型内燃机配气机构、专用设备的往复摆动执行端，承担将旋转运动转化为指定角度摆动、或是将直线推力转化为铰接端摆动力矩的作用，在需要周期性往复动作的工位中，这类构件的刚性与铰接精度直接决定整套机构的运行稳定性。从结构设计来看，主体采用一体化铸造成型后做机加工处理，底部设置的圆柱安装基座为主要定位基准，基座端面预留的同轴安装孔可与固定销轴配合，实现摇臂整体的旋转自由度约束，安装时需保证基座端面与安装面的贴合度在0.02mm以内，避免运行过程中出现偏载磨损。主体向三个方向延伸的臂体分别对应不同的功能接口：侧向伸出的短圆柱轴端用于连接动力输入推杆，两个对称分布的带孔臂端则用于连接执行端连杆，所有孔位均设计为同轴度要求较高的通孔，孔内壁预留铰削加工余量，装配时需与配套衬套过盈配合，降低长期往复运动带来的磨损量。设计过程中优先考虑了受力分布的合理性，臂体与基座衔接处做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，三个臂端的孔位中心距经过严格计算，匹配预设的传动比要求，保证动力传递过程中无行程损耗。外形上整体轮廓紧凑，最大外圆尺寸适配常规小型设备的安装舱位边界，侧向伸出端的长度经过优化，不会在摆动行程内与周边固定构件发生干涉，臂体上的减重孔在不降低整体结构强度的前提下，有效减少了构件自身重量，降低摆动过程中的惯性冲击。实际装配时需注意各铰接孔的轴线平行度误差控制，若平行度超差会导致连杆运行卡滞，加速铰接部位的磨损，日常维护中需定期检查衬套磨损量，当衬套与销轴的配合间隙超过0.1mm时需及时更换，避免摇臂摆动精度下降影响整套机构的动作准确性。这类摇臂的结构设计逻辑也可迁移至其他需要小角度摆动传动的设备中，通过调整臂长比例、安装孔位尺寸即可适配不同的力矩传递需求，是机械传动系统中十分典型的铰接式力传导构件。
