汽车发动机三出一涡轮进气歧管结构

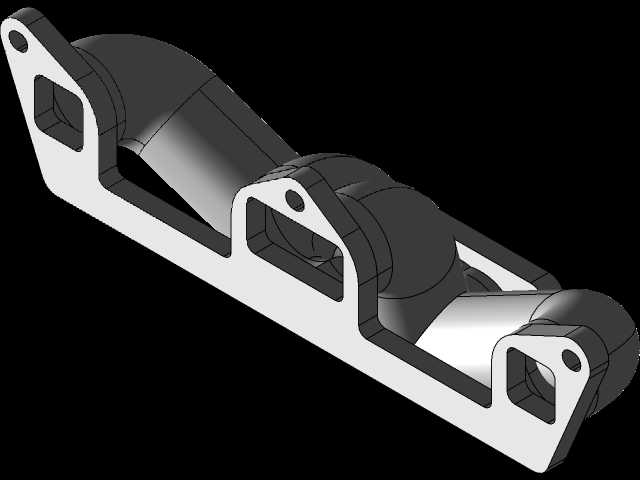

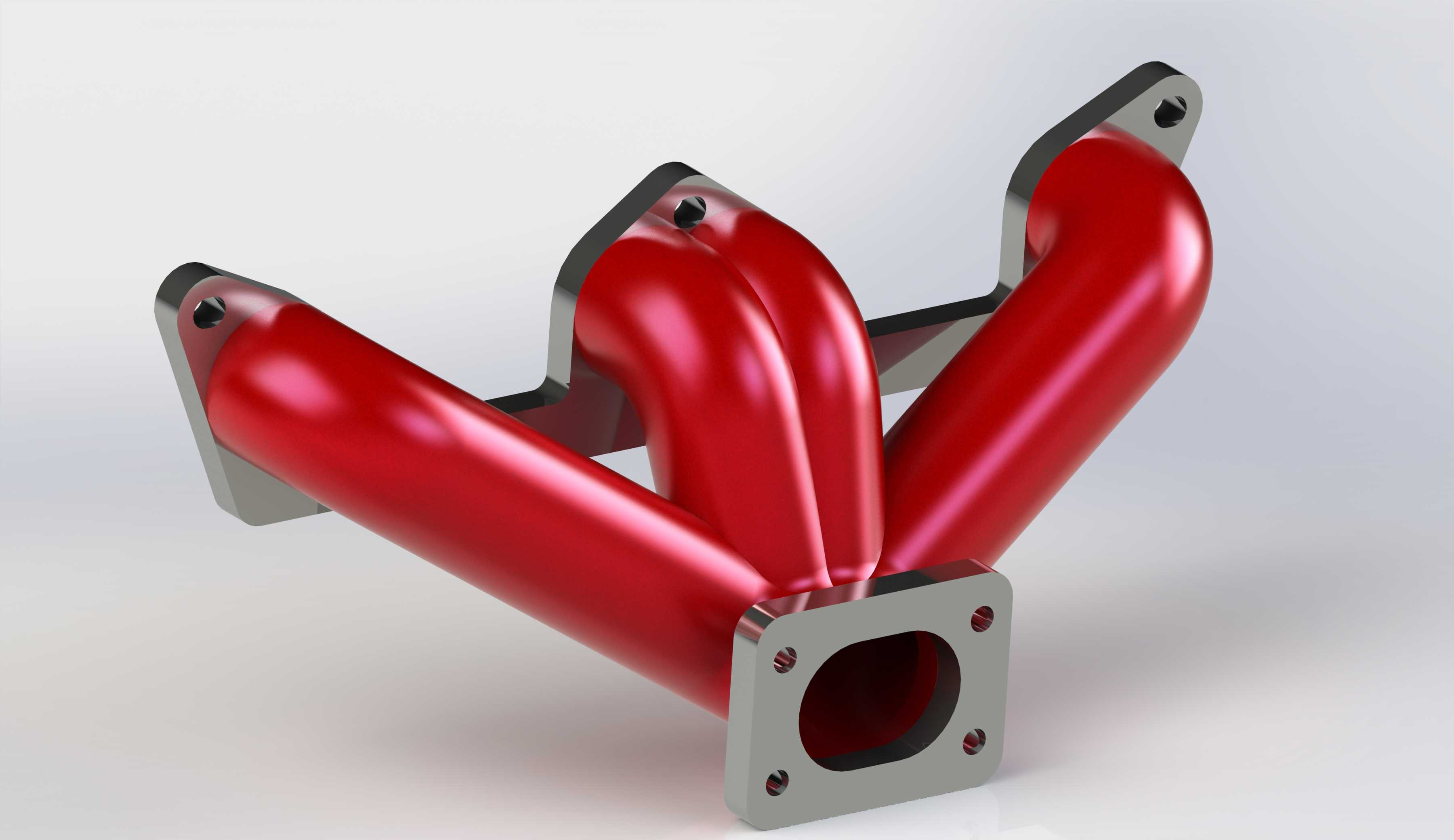

这款歧管结构主要适配小排量涡轮增压车型的进气端改装与原厂替换场景，在发动机进气系统中承担着将稳压后的空气均匀分配至各气缸进气道的核心作用，部分同结构歧管也可用于涡轮侧的排气汇集段，将各缸排出的废气集中导向涡轮壳体入口，推动涡轮叶轮做功。从结构设计来看，该歧管采用三支路汇合的流道布局，三个独立弯管分别对应三个气缸的进气或排气接口，末端统一汇聚到方形法兰接口，用于对接涡轮增压器的进气或排气侧端口。设计过程中优先考量了流道的顺滑过渡，所有弯管段均采用大曲率半径的圆弧过渡，避免直角弯折造成的气流紊流与压损，保证各支路的气流长度尽可能趋近一致，让各缸的进气或排气效率保持均衡，减少各缸工作的压差，提升发动机运转的平顺性。安装边界方面，三个支路的末端均采用带安装孔的菱形法兰支座，每个支座预留两个螺栓安装位，可直接与气缸盖侧的对应接口通过螺栓紧固，安装面需配合密封垫片使用，避免高压气体泄漏；末端的方形法兰为标准涡轮对接接口，法兰面预留四个对称分布的螺栓孔，可匹配对应型号的涡轮壳体安装位，安装时需保证法兰面的平面度公差控制在0.1mm以内，防止密封失效出现漏气问题。外形上主体管路采用等径圆管结构，管壁厚度根据承压需求设计为3-5mm，既可以承受涡轮增压工况下的最高压力，也不会因管壁过厚造成整体重量过大，增加发动机舱的安装负载。三个支路之间通过金属连接筋做结构加强，避免发动机长期高转速运转产生的振动导致管路连接处出现疲劳开裂，提升部件的使用寿命。流道内壁做了顺滑处理，减少气流沿程阻力，在高转速大进气量工况下可以有效降低进气迟滞，让涡轮响应速度更快，提升发动机的动力输出响应性。这类歧管在实际装车时，需要匹配对应的发动机舱布局，预留足够的安装空间，避开周边的冷却管路、线束与其他附件，同时要考虑发动机运转时的振动位移，避免与周边部件发生运动干涉。
