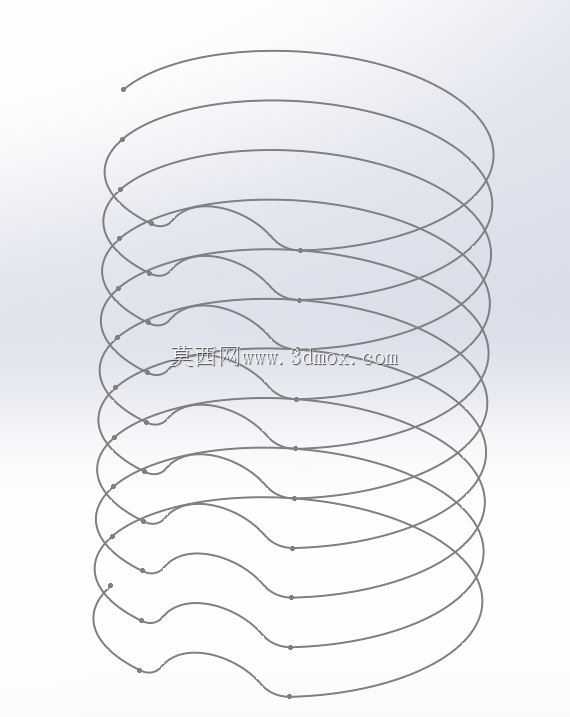

带周期性凸点的变径螺旋线结构

这类带凸点的螺旋线结构，常出现在特种输送设备的导向轨道、柔性传动构件的啮合轨迹、以及换热设备的扰流元件设计场景中，区别于常规等距等径光滑螺旋线，其表面周期性分布的凸点，核心作用是在螺旋运动过程中形成间歇性的卡位、扰流或者增量摩擦，适配需要周期性停顿、介质扰动或者定点啮合的工况。从设计逻辑上看，该螺旋线的基础螺旋升角经过多轮迭代校准，既保证线体整体连续顺滑无曲率突变，避免运动过程中出现卡滞或者应力集中，又让每个凸点的凸起高度控制在合理区间，不会因为凸量过大导致运动副干涉，也不会因为凸量过小达不到预期的卡位或扰流效果。在实际设备装配中，这类螺旋线的安装边界需要匹配对应套筒或者导向槽的内径，线体的整体外径比安装腔体内径小0.2到0.5毫米，预留热胀冷缩的形变空间，同时凸点的顶点与腔体内壁的间隙控制在0.1毫米以内，保证凸点能精准触发对应的卡位结构或者对腔体内流动的介质形成有效扰动。做这类线体建模的时候，不能直接用常规螺旋线命令一次性生成，需要先绘制基础螺旋路径，再在每一圈对应位置插入凸点的轮廓草图，通过投影或者扫描的方式将凸点与基础螺旋线做布尔合并，还要逐一检查每个凸点与螺旋线衔接处的曲率，避免出现尖角导致后续加工或者运动过程中出现应力断裂。在输送设备的应用场景里，这类带凸点的螺旋线可以作为推送螺杆的基础轨迹，凸点刚好能卡入待输送工件的定位凹槽，在螺旋旋转推送的过程中，每转一圈就通过凸点完成一次工件的姿态校正，避免工件在输送过程中出现偏转；在换热设备的应用中，这类螺旋线作为换热管内的扰流件，凸点会持续打乱管内介质的层流状态，让介质形成紊流提升换热效率，同时螺旋线本身的支撑作用也能避免换热管在长期高温工况下出现形变。设计时还要注意凸点的分布间距，要匹配对应设备的运动节拍，比如输送场景下凸点间距要和工件的定位孔间距完全一致，扰流场景下凸点间距要根据介质的流速、粘度做对应调整，保证扰流效果覆盖整个管程，不会出现流动死区。另外线体的截面直径也要根据承载需求做匹配，用于传动卡位的场景下线体截面直径要更大，保证足够的结构强度承受推送负载，用于扰流的场景下线体截面可以适当缩小，减少对介质流动的阻力。
