工业蒸汽管路阀组集成结构设计

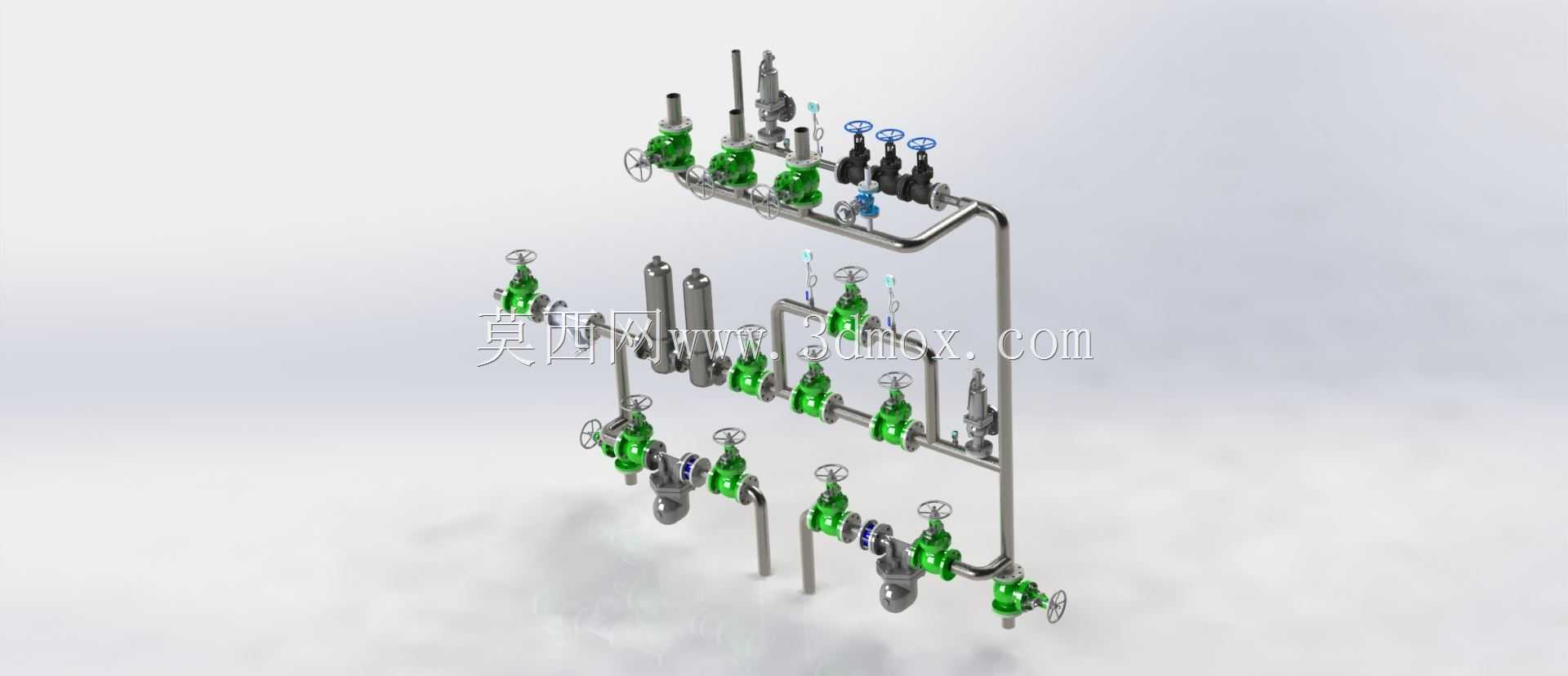

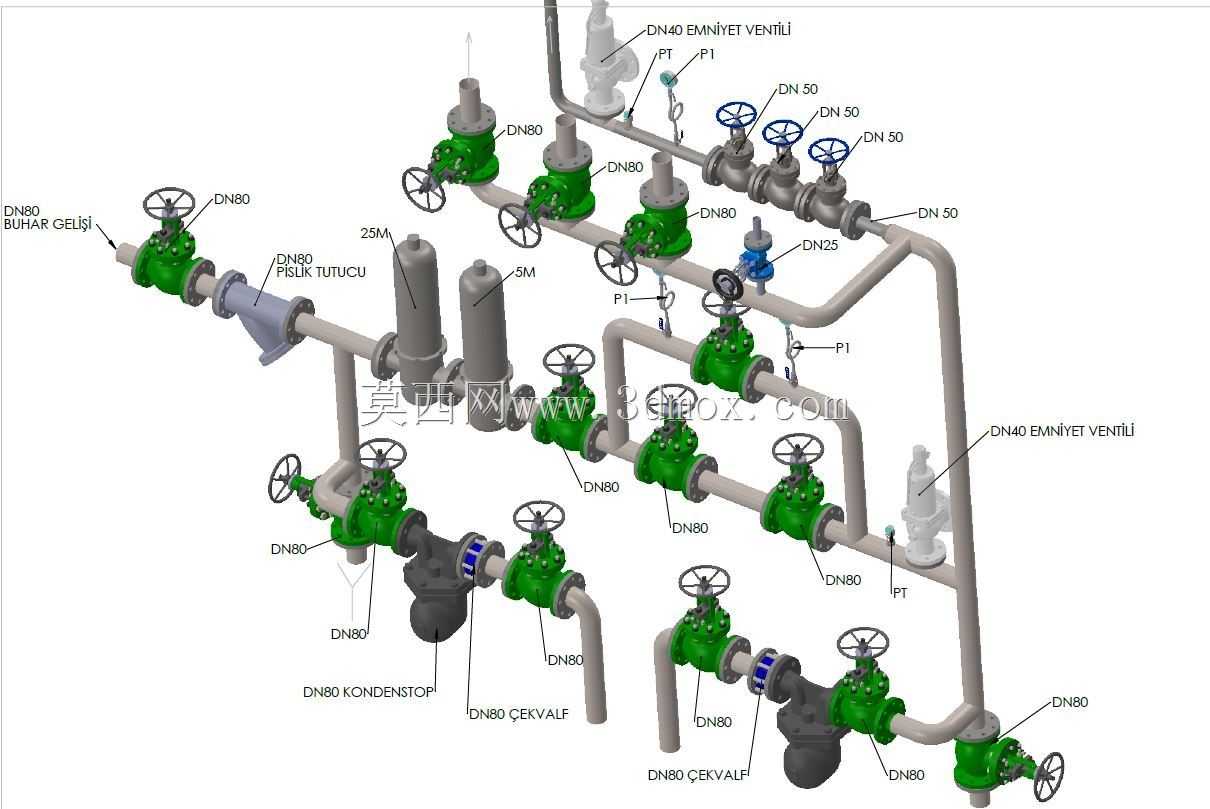

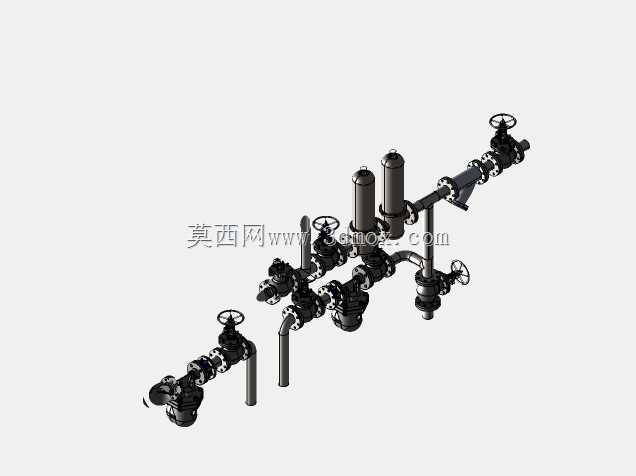

这套蒸汽管路集成结构，主要面向工业生产场景里的蒸汽输送、分配与管控环节，常见于化工生产车间、热电联产配套管线、食品加工灭菌工段、制药行业洁净蒸汽系统等需要稳定蒸汽供给的作业场景，核心作用是对主干管路输送来的高压蒸汽做分流、压力调节、通断控制与安全泄放，保障各支路用汽点的蒸汽参数匹配工艺要求。从结构设计逻辑来看，整套阀组采用立式集成排布思路，将主截止阀、支路调节阀、安全阀、排污阀、旁路导淋等功能部件整合在统一的管架上，摒弃了传统分散布管带来的管路冗余、占地空间大、泄漏点多的问题。主蒸汽立管采用大口径无缝钢管弯折成型，减少不必要的法兰连接节点，所有水平支路接口都做了等距排布，预留的操作空间完全符合现场运维的操作半径要求，操作人员站在阀组正面即可完成所有阀门的启闭、调节操作，无需绕行或借助额外登高设施。功能配置上，主通路配置的大口径截止阀负责蒸汽总通断控制，阀杆采用明杆结构，可直观观察阀门启闭状态，避免误操作；各支路配置的调节阀带手轮锁定结构，可根据对应支路的用汽量精准调节开度，稳定支路蒸汽压力；顶部设置的安全阀直接与主立管连通，当管路内蒸汽压力超设定阈值时自动起跳泄放，避免超压引发管路爆裂风险；管路最低点设置的排污阀可定期排出管路内的冷凝水与杂质，防止水击现象损伤管路与阀门密封面。安装边界方面，整套阀组的底部预留了标准法兰对接接口，可直接与厂区蒸汽主管道的预埋法兰对接，无需现场额外裁切配管；侧向的支路接口全部采用统一标准的法兰连接尺寸，可匹配不同规格的支路蒸汽管线；整体外轮廓尺寸经过优化，横向占用空间控制在常规工业管廊的预留安装宽度内，竖向高度适配常规车间的管线架设层高，安装时只需将底部法兰与主管道对齐紧固，完成支架固定即可投入使用，大幅减少现场安装的焊接、调校工作量。设计过程中充分考虑了蒸汽介质的高温特性，所有阀门的密封面都采用耐温耐磨的密封材质，管路弯折处都做了圆弧过渡处理，减少蒸汽流动的阻力损失，同时避免直角弯折处长期受蒸汽冲蚀出现壁厚减薄的问题；管路上预留的仪表安装接口可直接加装压力、温度检测元件，方便后续接入厂区的自动化管控系统，实现蒸汽参数的实时监测与远程调控。
