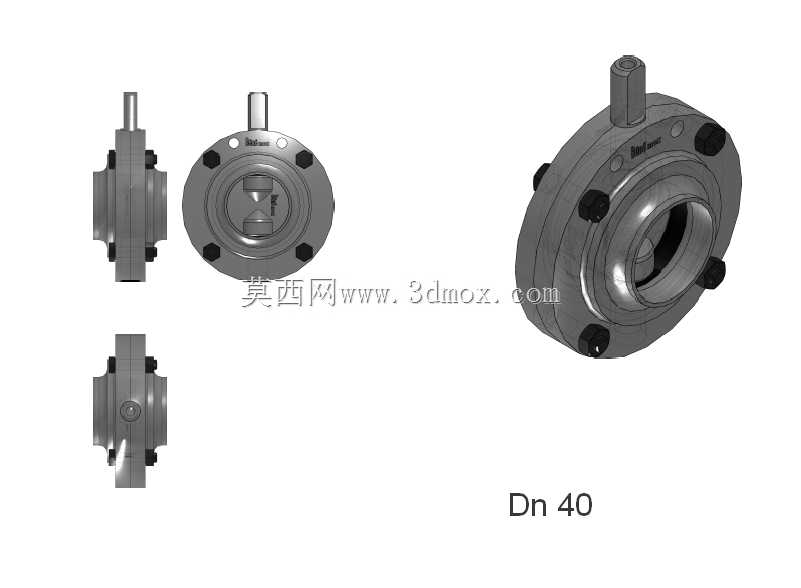

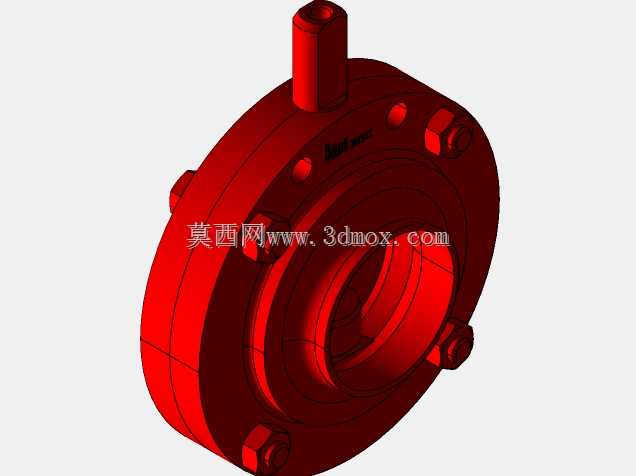

对夹式软密封Dn40蝶阀结构设计

这款Dn40规格的蝶阀，在中小口径流体输送管路中适配场景十分广泛，常见于建筑给排水支管、小型暖通空调循环水回路、化工行业小流量腐蚀性介质输送段、食品加工生产线的洁净流体管路，也可配套在小型成套水处理设备、空压机站的分支气路中做截流或调节使用。不同于法兰蝶阀需要双侧配对法兰预留较大安装空间，该款采用对夹式安装结构，安装时直接夹在两片管路法兰之间，依靠周向均布的螺栓锁紧固定，轴向安装尺寸紧凑，对于安装空间局促的集成化管路排布十分友好，能有效缩减管路系统的整体占用空间。从结构设计来看，阀体采用一体式铸造后精加工成型，流道为直通式结构，介质流经时的流阻远小于同口径截止阀，阀板采用偏心密封结构设计，启闭过程中阀板与密封座的接触摩擦行程短，能有效降低密封件磨损速率，延长阀门的实际使用寿命，顶部的阀杆驱动端采用标准方轴连接结构，可适配手柄、蜗轮执行器、气动执行器、电动执行器等多种驱动形式，满足手动操作、远程自动控制的不同工况需求。设计过程中重点考量了密封可靠性与操作扭矩的平衡，阀板边缘的密封座采用嵌入式安装结构，更换密封件时无需将整个阀门从管路上拆下，仅需松开执行器连接部分即可完成密封件更换，大幅降低后期运维的工作量。安装边界方面，该阀公称通径为40mm，对夹安装时需匹配对应压力等级的平焊法兰，螺栓孔的周向位置与同压力等级法兰的螺栓孔完全对齐，安装时需注意阀板的开启方向，避免阀板开启时与相邻管道内壁、法兰密封面发生干涉，阀杆顶部的驱动连接端预留足够的操作空间，方便后期加装执行器或手动操作手柄。日常工况下，该阀可实现管路介质的通断控制，也可通过调节阀板的开启角度实现管路流量的线性调节，阀杆与阀体之间采用多重填料密封结构，可有效避免介质沿阀杆位置发生外泄漏，适配水、气体、弱腐蚀性流体等多种常见工业介质的输送控制需求。
