杠杆式安全泄压阀三维结构设计

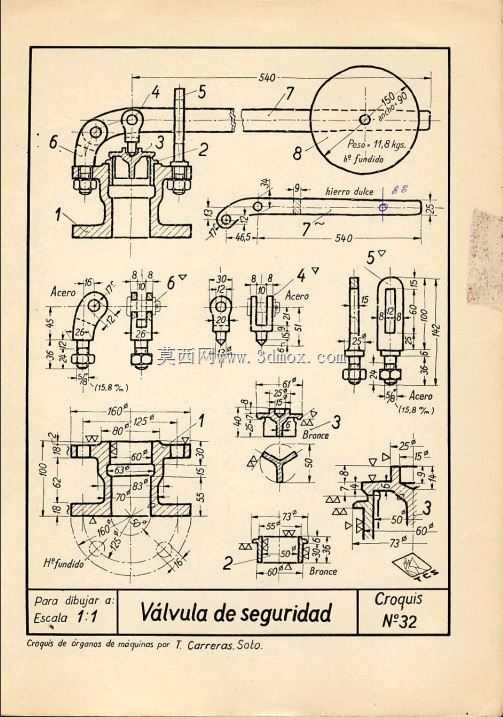

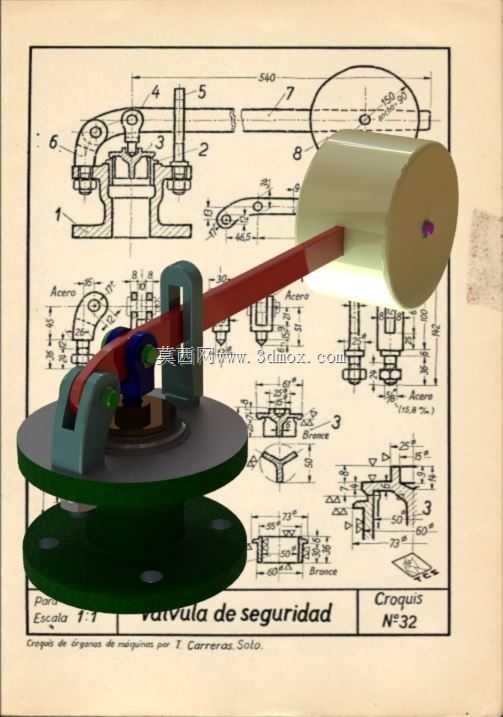

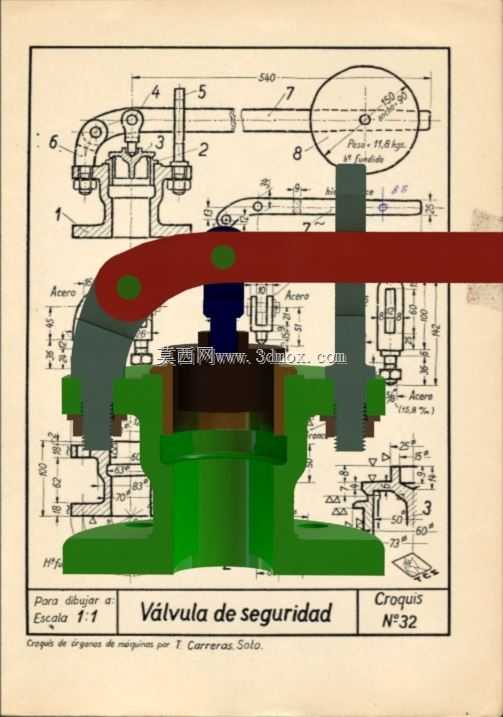

这类杠杆式安全阀常应用在承压容器、蒸汽管路、低压流体输送系统中，核心作用是当系统内部压力超过设定阈值时，自动开启阀瓣泄放多余介质，待压力回落至安全区间后自动回座密封，避免管路、容器因超压出现破裂、泄漏等安全事故，是承压类系统必备的安全保护部件。从结构设计来看，这款安全阀采用重锤杠杆加载结构，通过杠杆力矩平衡阀瓣受到的介质向上推力，相比弹簧式安全阀，加载力更稳定，受介质温度影响更小，适合温度波动较大的蒸汽类工况，且启闭压力的调整可通过改变重锤在杠杆上的位置实现，调整过程直观，维护时无需拆解阀体核心部件。阀体采用下进上出的流道结构，入口端为法兰连接结构，可直接对接承压管路的法兰接口，安装时需保证阀杆垂直向上，避免杠杆偏载导致启闭卡涩。整体结构包含阀体、阀座、阀瓣、阀杆、杠杆支架、杠杆、重锤几个核心部分，阀瓣与阀座的密封面采用锥面配合设计，密封比压稳定，回座后能有效阻断介质泄漏。设计过程中，首先要根据额定泄放量确定阀座通径，再根据设定开启压力计算所需的重锤重量与杠杆力臂长度，杠杆的支点位置需经过力矩校核，保证在超压10%的工况下阀瓣能达到全开高度，满足泄放流量要求。外形尺寸上，阀体入口法兰的连接尺寸符合对应压力等级的管路法兰标准，杠杆伸出长度控制在合理范围，避免安装后与周边管路、设备产生干涉，重锤外侧可设置防护外罩，避免运行过程中受外力碰撞导致重锤移位，引发压力设定值偏移。建模时需重点关注杠杆铰接点的配合间隙，既要保证杠杆转动灵活无卡滞，又要避免间隙过大导致阀瓣对中偏移，影响密封性能；阀瓣导向结构的长度需足够，保证启闭过程中阀瓣无偏斜，密封面能均匀贴合。这类阀门日常维护时，可定期手动扳动杠杆做启闭试验，避免阀瓣与阀座因长期不动作出现粘黏，保证超压时能可靠开启。
