食品制药级无菌空气管路集成结构

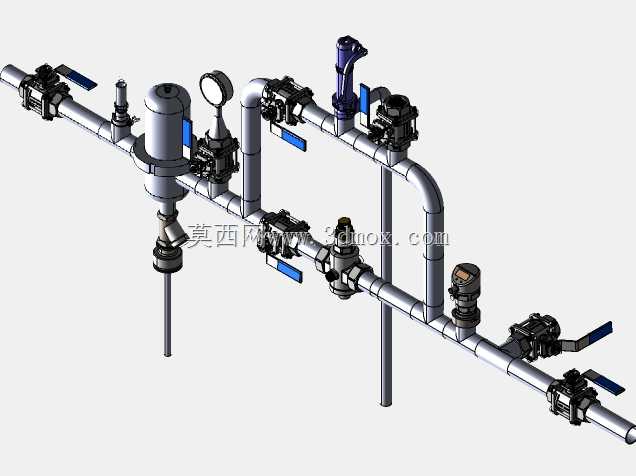

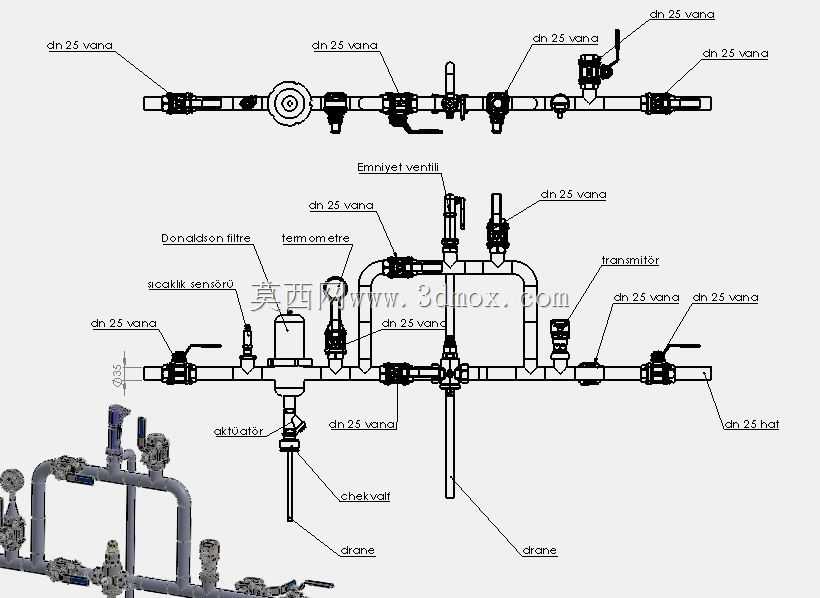

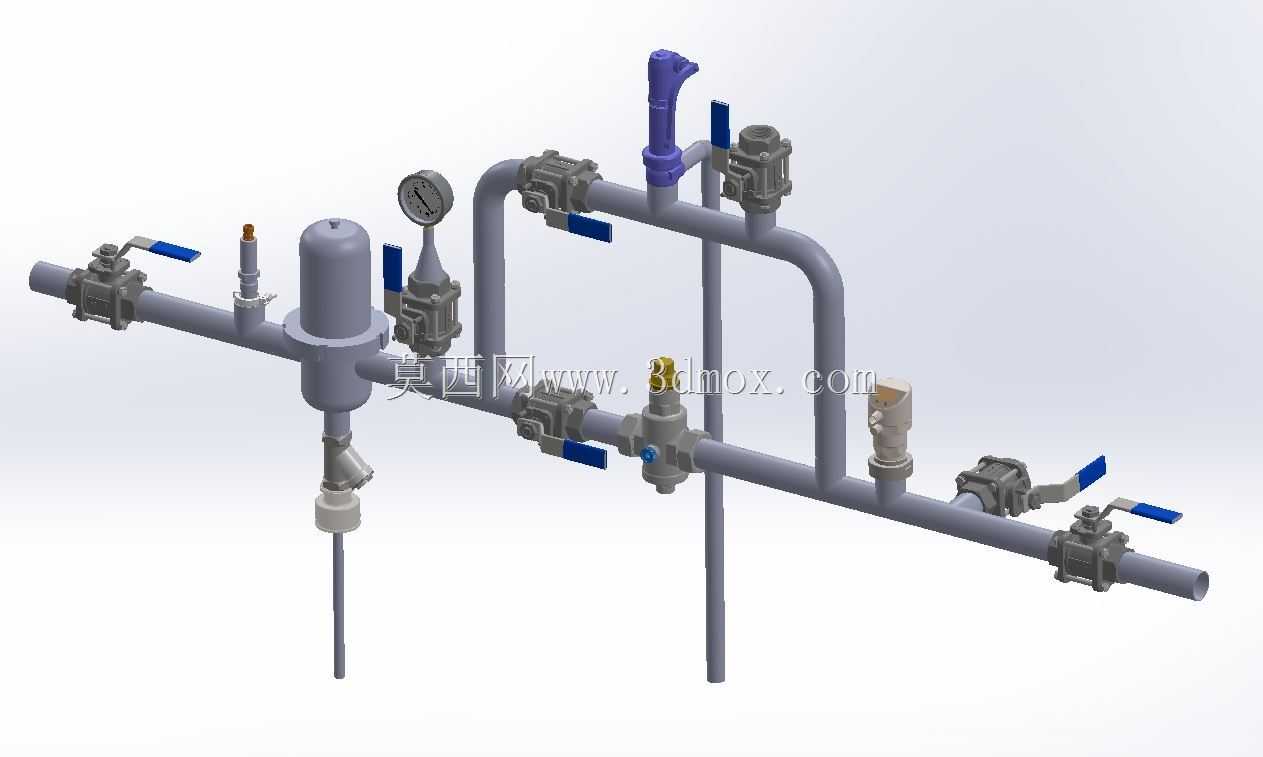

这套无菌空气管路结构，主要面向生物制药、食品发酵、无菌灌装车间的洁净气源输送场景，核心作用是对进入生产工序的压缩空气做除菌、稳压、分流处理，避免带菌空气接触物料造成批次污染。从结构布局来看，主输送管道采用等径卫生级管材设计，水平段预留了多个分支接口，每个分支都配置独立的截止球阀，可单独控制单路气流通断，方便单工位检修时不影响整条主管路的正常供气。主管路中段集成了立式空气过滤罐体，罐体底部设置排污阀，可定期排出过滤截留的冷凝水与杂质，罐体上方配套安装压力表，实时显示管路内部压力，方便运维人员判断气源压力是否处于工艺要求区间。设计阶段优先考虑了卫生级安装要求，所有阀门手柄都采用易清洁的蓝色包覆设计，管路连接处无卫生死角，所有接触工艺气体的内壁都做了镜面抛光处理，避免颗粒物滞留滋生杂菌。安装边界方面，整套管路的水平延伸长度适配常规车间洁净区的气源接驳位，垂直方向的分支管高度匹配常见生产设备的进气口高度，无需额外做大幅变径调整即可对接现场设备。管路末端预留了快装接口，可直接对接无菌呼吸器或者用气设备的进气端，其中一路垂直向上的分支配置了专用排气阀，可在管路初次通气时快速排尽管内残留的空气与杂质，避免气锤冲击损坏后端精密仪表。各个阀门的操作位都预留了足够的操作空间，操作人员在穿戴洁净服、佩戴无菌手套的状态下也能顺畅完成阀门启闭操作，不会因为空间局促造成操作失误。管路的支撑点位都做了防滑减震设计，避免通气时管道振动造成接口松动泄漏，所有密封件都采用耐消毒蒸汽腐蚀的材质，可耐受定期的在线蒸汽灭菌工况，不会因为反复高温消毒出现密封老化失效的问题。
