卡斯特尔直角式制冷系统专用截止阀

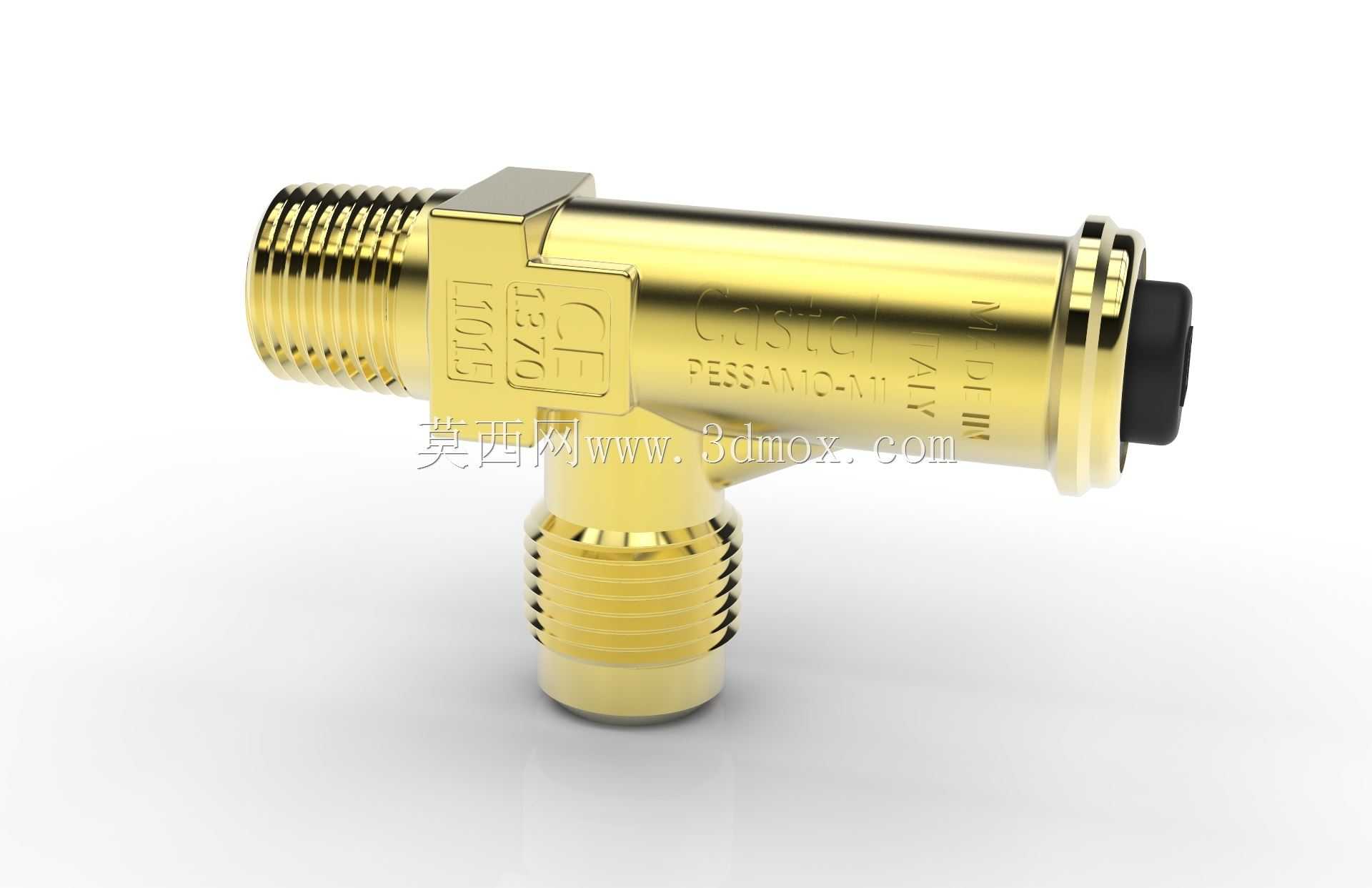

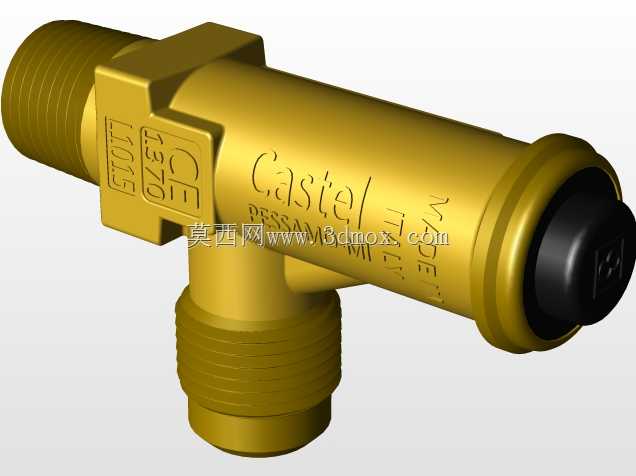

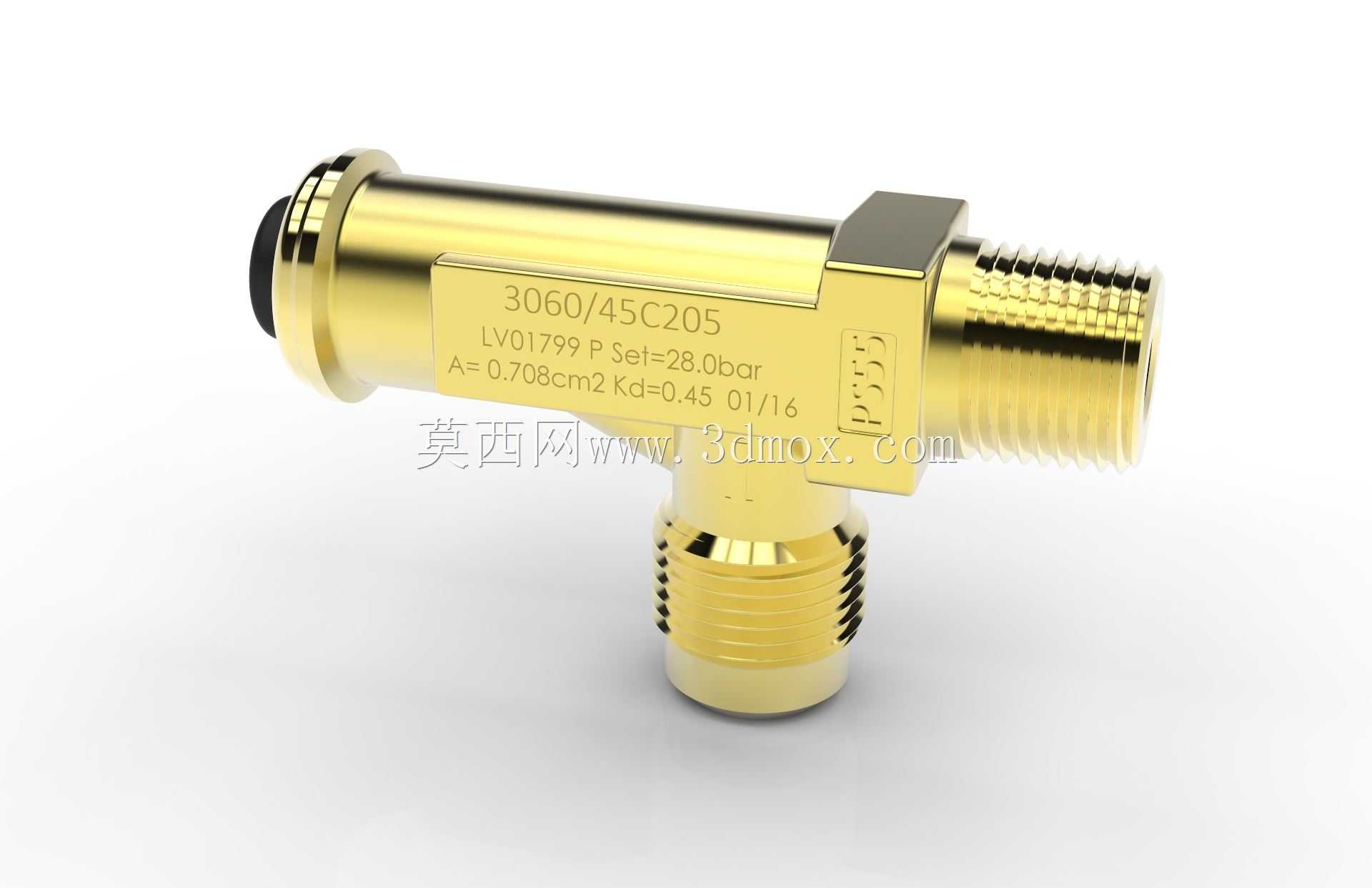

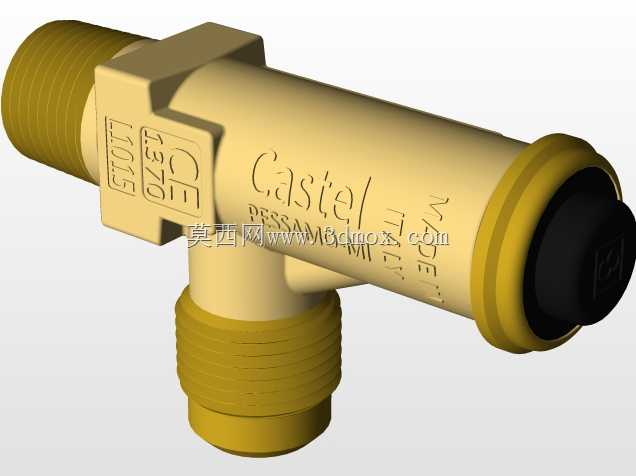

这款直角结构的黄铜阀门，主要面向商用制冷、冷链机组的冷媒管路系统设计，常见于冷凝机组、冷柜管路、工业冷水机的冷媒通断控制节点，用来替代传统直通阀在管路转角位置的安装需求，减少管路弯折带来的流阻损耗与焊点泄漏风险。从结构设计来看，阀体采用热锻黄铜一体成型工艺，两个外螺纹接口呈90度直角分布，分别对应水平与垂直方向的管路对接，接口螺纹采用制冷行业通用的管螺纹标准，安装时无需额外转接接头，可直接与同规格的紫铜管喇叭口对接，密封面的锥度设计匹配常规制冷管路的密封要求，能承受制冷系统常规的高低压交变工况。阀体侧面的方形结构是加工与安装的受力位，拆装时可使用开口扳手夹持该位置，避免直接夹持阀体薄壁部位造成变形，影响内部密封副的同轴度。阀杆部位采用多级密封结构，外露的调节端带有防护帽，日常运行时防护帽拧紧可避免灰尘、冷凝水侵入阀杆密封部位，减少长期运行后的密封老化泄漏风险，调节时取下防护帽即可使用内六角扳手转动阀杆，实现冷媒通路的通断与流量微调。从安装边界来看，两个外螺纹接口的中心距、阀体总长度、调节端的伸出长度都经过紧凑化设计，在机组内部管路密集的安装空间内，不会与相邻的管路、过滤器、视液镜等部件产生干涉，阀体表面的标识区域直接模压在锻坯上，标注了流向、通径、耐压参数，安装时可直观识别流向，避免装反导致的流阻异常与密封失效。内部流道采用平滑过渡设计，没有直角突变的节流结构，全开状态下冷媒流经的压力损失远低于同通径的球阀类产品，适合长期处于全开状态、仅在机组检修时关闭的管路节点，阀瓣的密封材质采用耐冷媒、耐冷冻油的特种橡胶，在频繁开关的工况下也能保持稳定的密封性能，不会出现冷媒内漏的问题。建模过程中还原了阀体表面的锻压纹理、螺纹的牙型细节、标识的字符轮廓，所有安装尺寸与实物保持一致，可直接用于制冷机组的管路布局干涉检查、装配模拟，也可作为制冷系统教学演示的模型使用，帮助设计人员直观了解这类直角截止阀的结构组成与安装要求。
