角式法兰连接止回阀结构设计

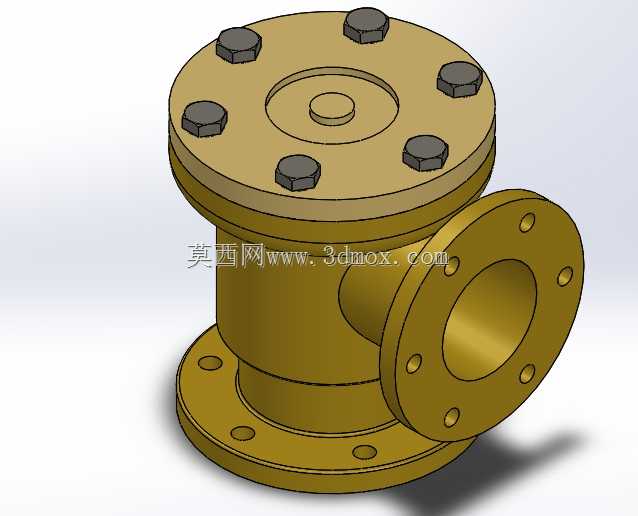

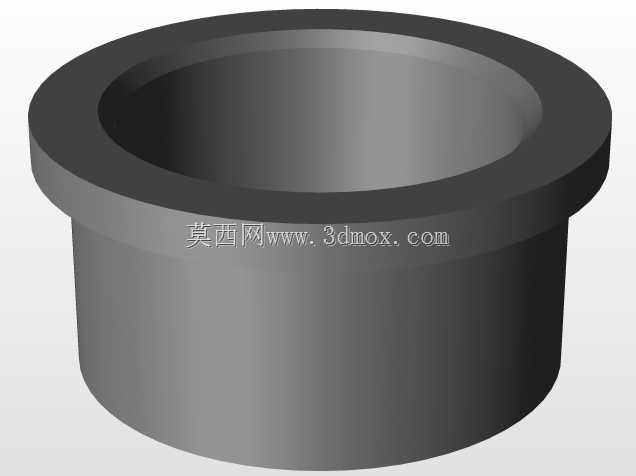

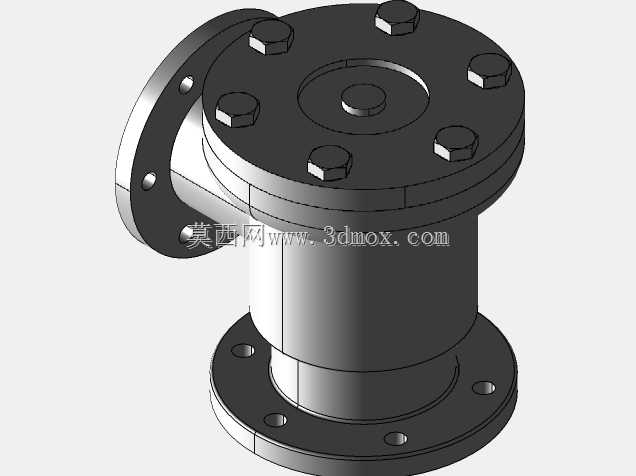

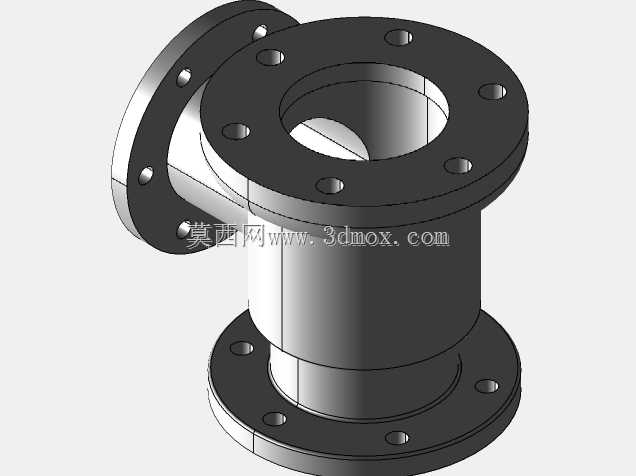

在工业流体输送管路系统中，这类角式法兰止回阀常被布置在管路转角位置，用来避免介质倒流引发的设备损坏、介质回流污染或者水锤冲击问题，常见于给排水管网、化工介质输送、暖通循环水、压缩空气管路等场景，适配垂直与水平管路转向处的安装需求，相比直通式止回阀更节省管路布置空间，减少弯头配件的使用数量。从功能特性来看，该阀依靠介质自身压力实现自动启闭，当介质从下端法兰接口正向流入时，压力推动内部启闭件抬升，介质可顺利从侧方法兰接口流出；当下游侧介质压力高于上游时，启闭件在回流介质压力与自身重力作用下回落密封，彻底切断介质反向通路，无需额外人工操作或者电控信号驱动，属于被动式自动工作的阀件。设计阶段首先考虑了安装边界的适配性，三个连接端面均采用标准法兰结构，法兰盘上均匀布置螺栓孔，可直接与同压力等级的管路法兰配对，通过螺栓紧固实现密封连接，安装时无需额外加工焊接接口，拆装维护便捷。阀体采用直角式流道设计，内部流道做了圆弧过渡处理，尽可能降低介质流经时的阻力损失，减少湍流引发的振动与噪音。顶部阀盖通过六颗均布的六角螺栓与阀体紧固连接，阀盖与阀体的密封面预留了密封件安装槽，可根据输送介质的温度、腐蚀特性选配不同材质的密封垫片，保证中低压工况下的密封可靠性。侧方与底部的法兰盘螺栓孔均按对应通径的标准参数排布，安装时只要匹配对应通径的管路法兰即可完成对接，无需调整管路走向。建模过程中对各部件的配合间隙做了合理预留，比如启闭件的导向行程长度满足全开时的流通面积要求，不会出现阀瓣卡滞、无法完全开启或者关闭不到位的问题；阀盖螺栓的预紧空间也做了校核，保证现场安装时扳手有足够的操作空间，不会出现螺栓无法紧固的情况。阀体外部的加强结构做了简化处理，在保证阀体承压强度的前提下尽可能减少冗余材料，兼顾结构强度与制造成本的平衡，适合常规中低压流体输送工况使用。
