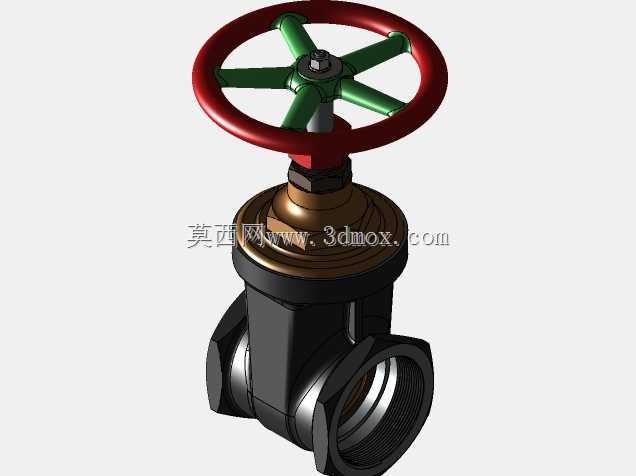

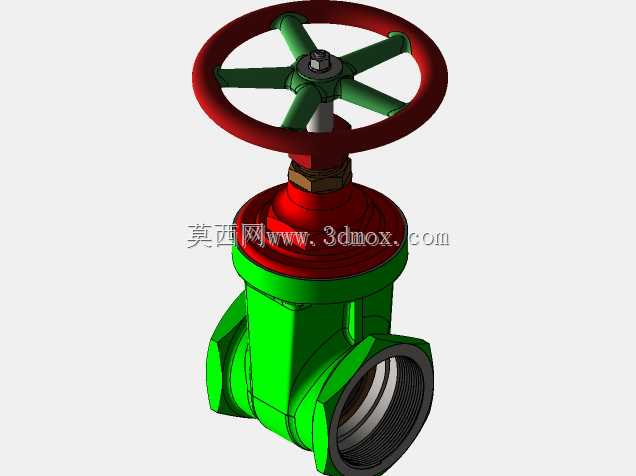

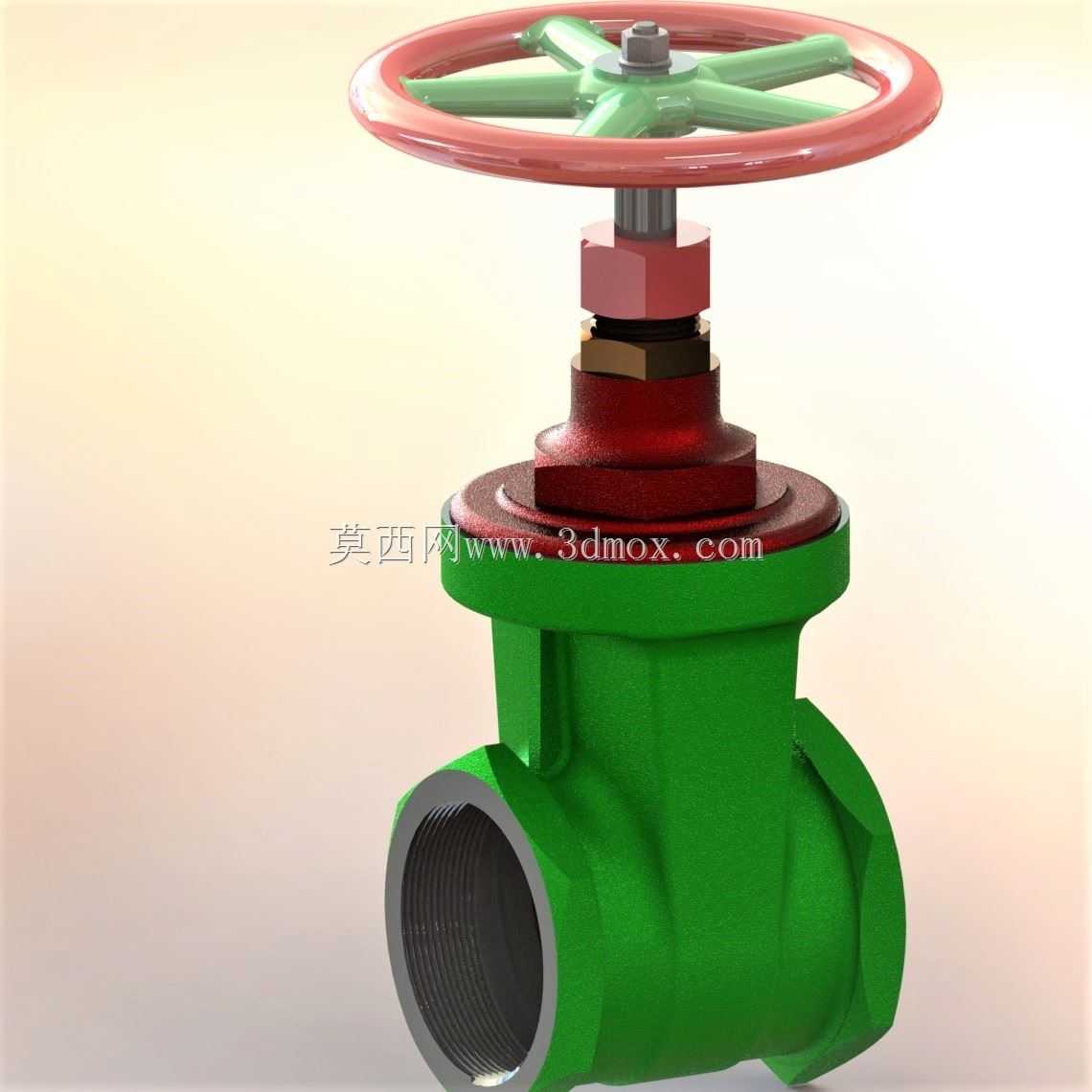

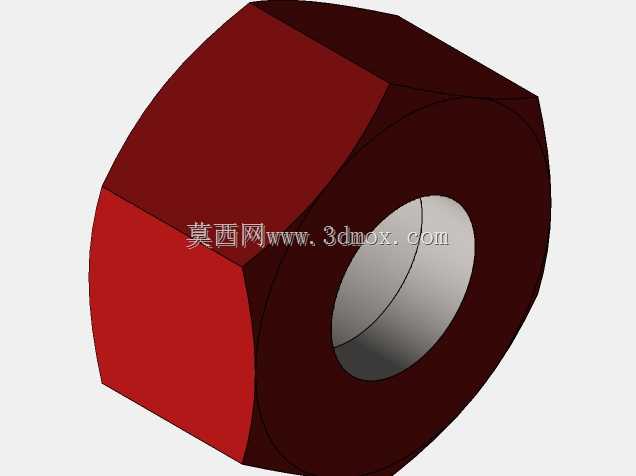

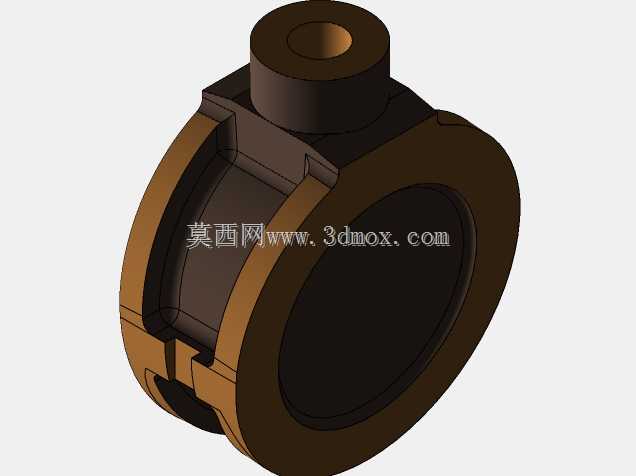

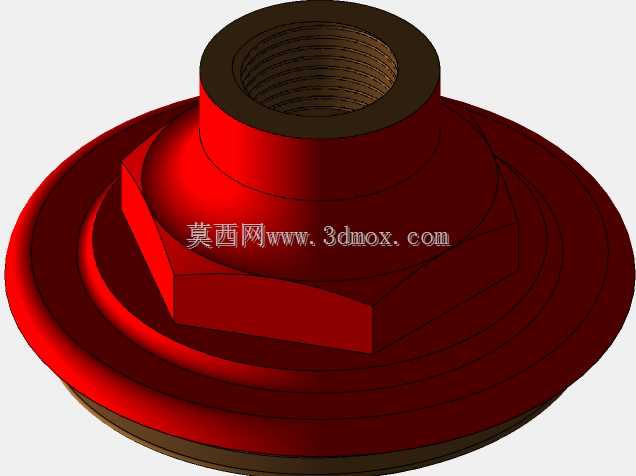

内螺纹连接手动闸阀三维结构设计

这款手动闸阀的三维结构，完全围绕民用给排水、小型工业循环水支路的实际使用场景搭建，建模过程中优先考虑了现场安装的操作空间与管路适配逻辑。从实际用途来看，这类闸阀主要用于低压流体管路的通断控制，相比球阀其流阻更小，全开状态下介质流经时无明显节流损失，适合长期保持全开或全关状态的管路节点，不适合做节流调节使用，避免闸板长期受介质冲蚀出现密封面磨损泄漏。

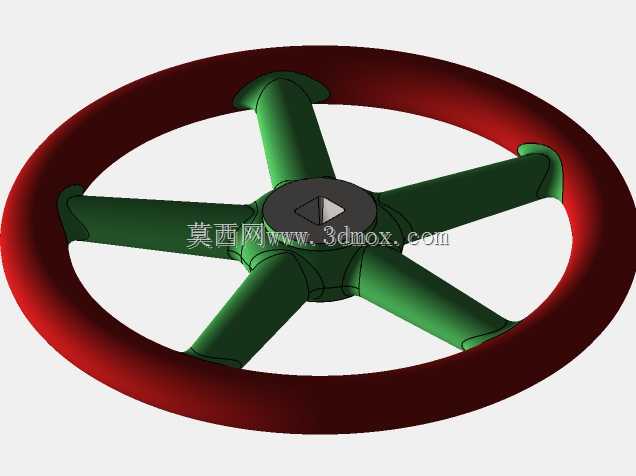

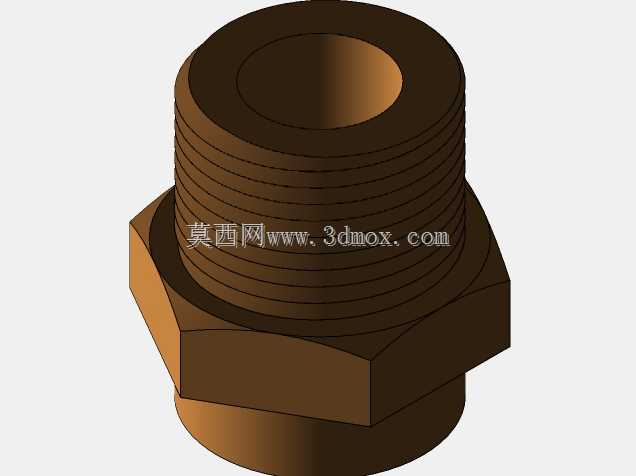

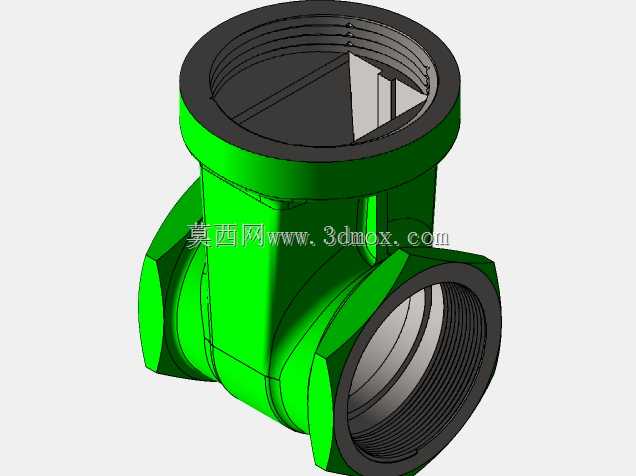

设计思路上，首先确定了手轮操作的力矩传递逻辑，手轮采用轮辐式结构，边缘做圆弧过渡处理，既保证手动旋转时的握持舒适度，也控制了整体重量，阀杆与闸板采用梯形螺纹传动，将手轮的旋转运动转化为闸板的垂直升降运动，阀杆部位设置了多层填料密封结构，通过压盖压紧填料实现阀杆与阀盖间隙处的介质密封，避免操作过程中出现外漏。阀体采用直通式流道设计，两端为内螺纹连接接口，建模时严格遵循管螺纹的尺寸规范，保证与同规格外接管路的螺纹旋合长度符合安装要求，不会出现旋合过浅导致的连接强度不足、或是旋合过深顶碰闸板的问题。

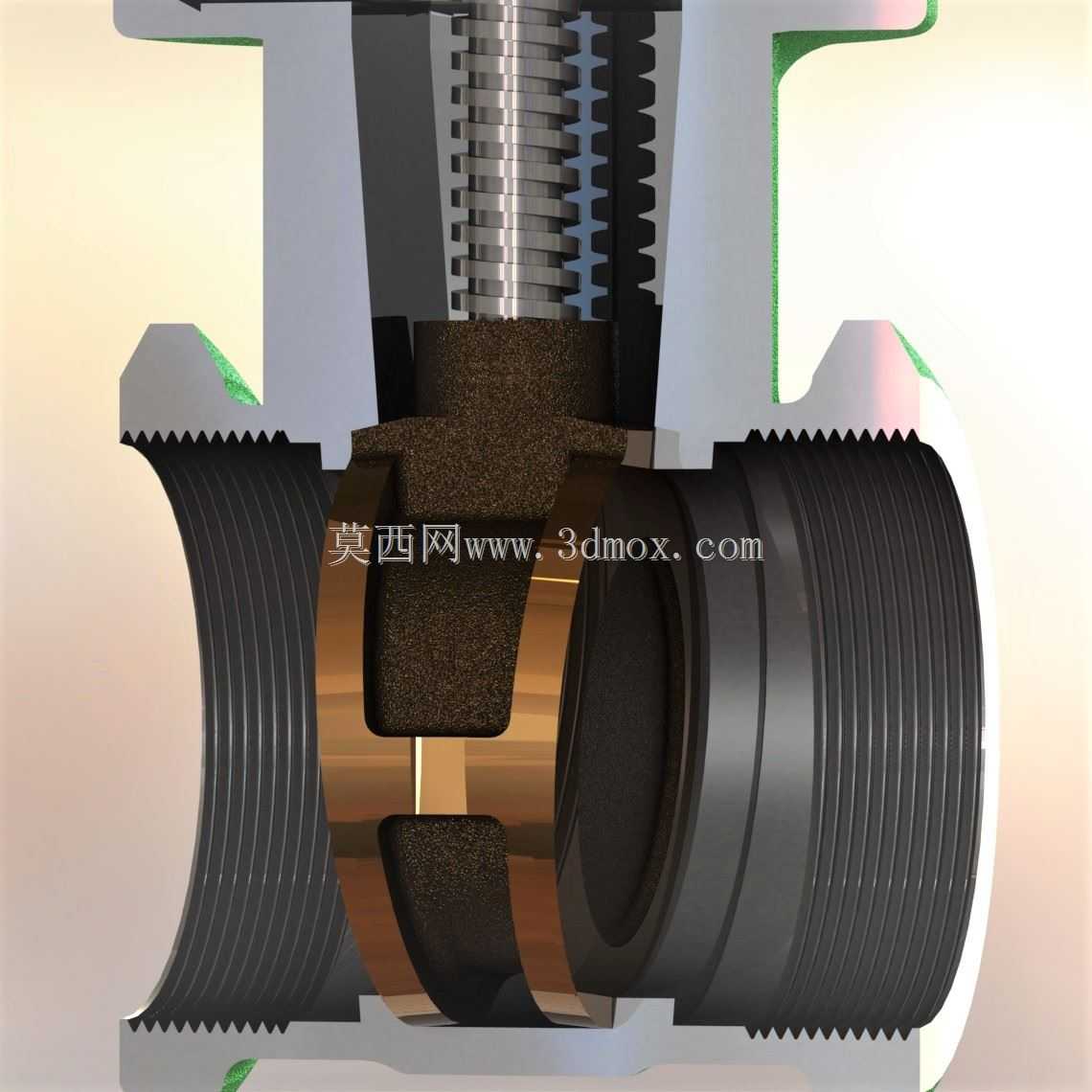

外形尺寸方面，手轮的最大外径控制在适配单手操作的范围，安装时手轮上方预留的操作空间不需要过大，阀体的整体高度在闸板全关状态下不会超出常规管路安装的竖向边界，两端接口的同轴度在建模时做了严格约束，避免安装后出现管路别劲的问题。阀体中部的阀盖连接部位采用螺栓压紧结构，密封面处预留了垫片安装槽，装配时可以根据输送介质的特性选择橡胶垫片或是金属缠绕垫片，满足不同温度、压力工况的密封需求。闸板采用楔式密封结构，与阀座密封面的贴合角度经过反复校核，保证关闭状态下能够实现可靠密封，不会出现内漏问题。建模过程中对各个运动部件做了干涉检查，手轮旋转带动阀杆升降的全行程范围内，没有零部件之间的卡滞、碰撞问题，填料压盖的调节余量也做了预留，后期填料出现磨损时，可以通过拧紧压盖螺栓重新实现密封，不需要整体拆解阀门。
