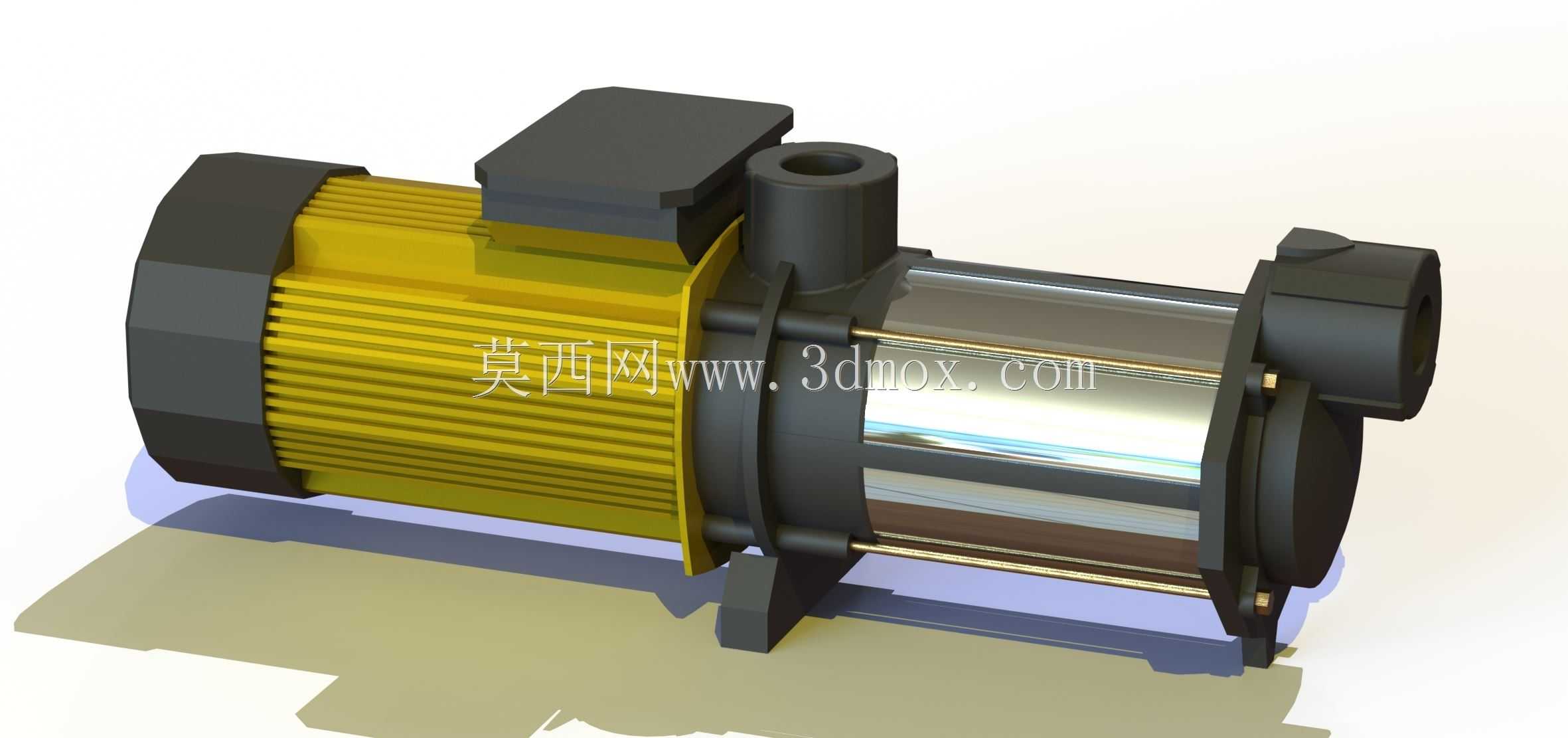

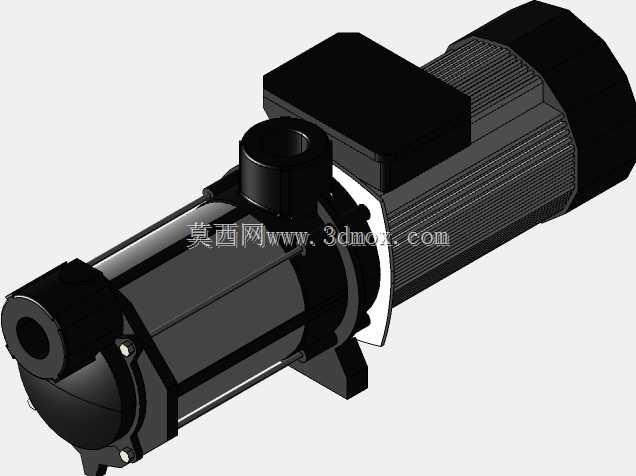

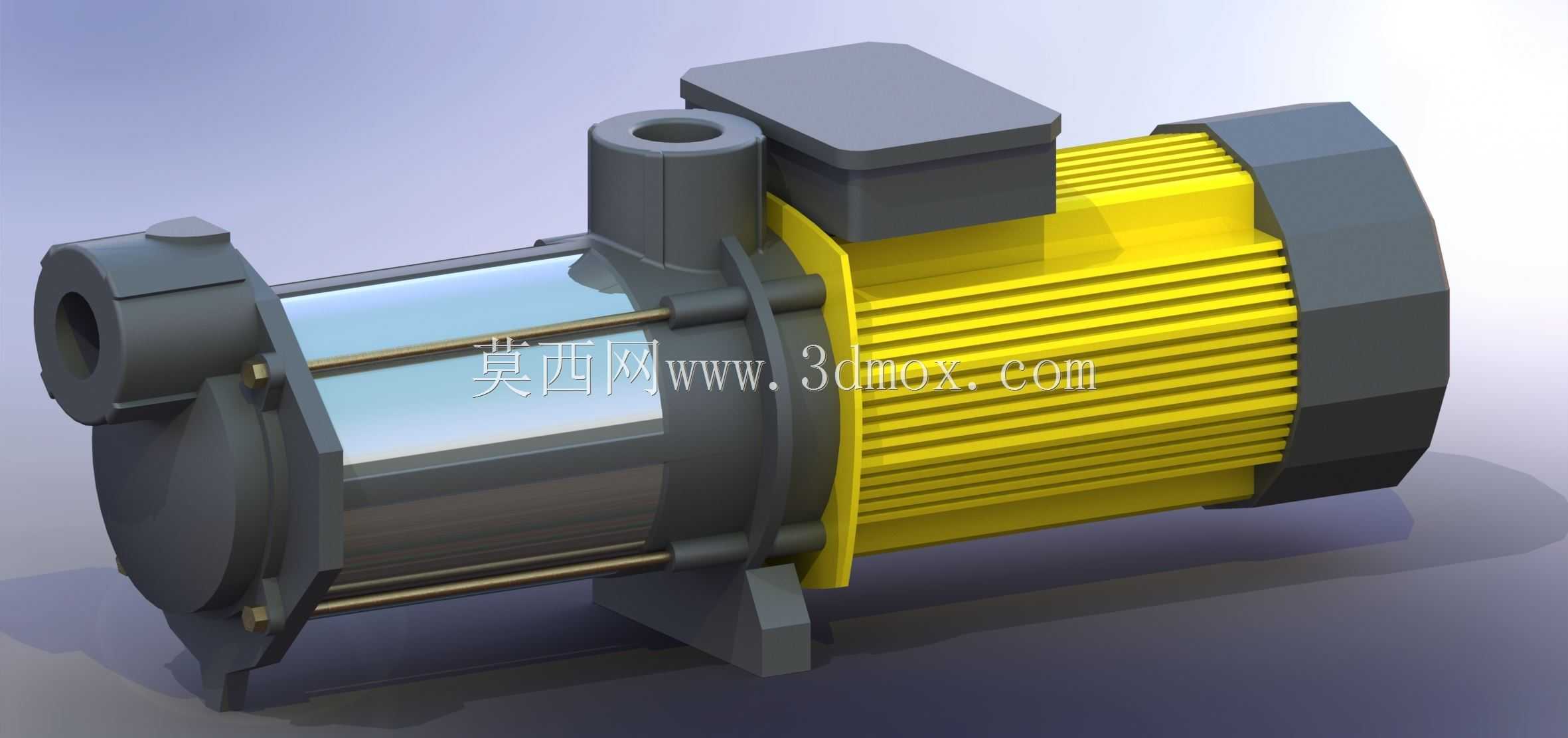

ESPA卧式增压泵结构三维设计

这款卧式增压泵的三维结构设计，完全围绕民用与小型商用供水场景的实际安装需求展开，建模过程中优先考虑了设备在狭小设备间、家用供水管道旁的安装适配性，整体采用电机与泵腔同轴直联的卧式布局，省去了传统联轴器连接的冗余轴向尺寸，能有效降低安装时的轴向预留空间要求。从结构拆分来看，电机段采用带散热鳍片的机壳设计，建模时特意还原了鳍片的均匀排布间距，每道鳍片的高度、厚度都匹配实际散热需求，运行时电机产生的热量可通过鳍片与流通空气充分接触，避免长时间增压运行出现绕组过热问题；电机侧的接线盒采用凸起式独立腔体设计，位置设置在机壳顶部偏侧区域，既避开了管道接口的安装干涉范围，也能防止管路渗漏的液体直接溅到接线端子处，提升电气部分的防护能力。泵腔段采用不锈钢冲压成型的腔体结构，建模时还原了腔体与电机端的密封配合止口，止口处的台阶尺寸经过公差匹配设计，装配时可通过O型圈实现静密封，杜绝高压运行时的液体渗漏问题；进出水接口采用内螺纹设计，吸入口径为1又1/4英寸，建模时严格按照管螺纹标准绘制牙型，确保与现场供水管道对接时无需额外转接件就能实现紧密配合，出水口与吸入口呈垂直轴向的布局，适配多数家用供水、小型循环水系统的管路走向，无需额外弯折管道就能完成对接。底部的安装脚采用一体化铸塑结构，两个支撑脚分别布置在电机段与泵腔段的重心下方，建模时预留了安装螺栓的通孔位置，孔位间距匹配常规小型水泵的安装底座尺寸，现场安装时可直接通过膨胀螺栓固定在水泥基座或者设备支架上，运行时的振动可通过支撑脚均匀传递到安装面，降低整机运行的噪音传递。设计过程中特意将过流部件的流道做了顺滑过渡处理，叶轮腔与进水口的衔接处没有结构突变，可减少水流进入叶轮时的紊流损失，提升增压效率；泵体与电机的连接段采用了机械密封的安装腔体结构，建模时还原了密封件的安装槽位，确保装配时动环与静环的配合面完全贴合，避免高压水顺着电机轴渗入电机内部。整机的外形轮廓做了圆角过渡处理，没有尖锐的凸起结构，既避免安装维护时划伤操作人员，也能减少设备表面积灰，日常清洁维护更加方便。
