法兰式高背压泡沫发生装置结构设计

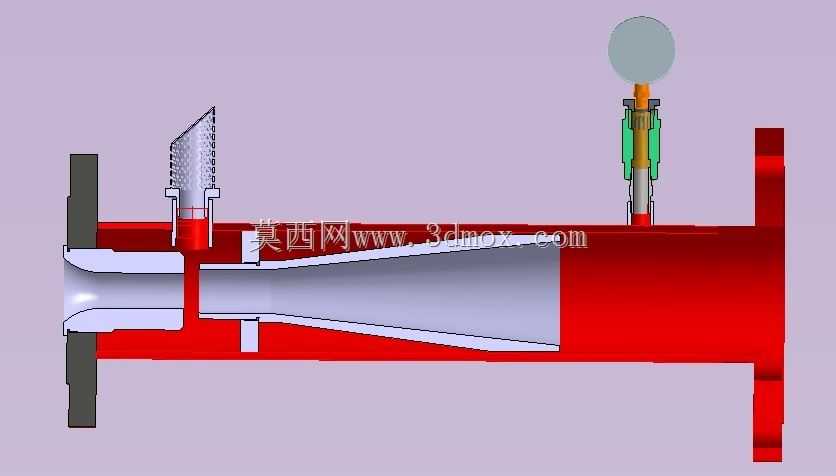

　　在石油化工储罐区、地下油库、船舶机舱这类存在可燃液体存储或输送的场景中，常规泡沫灭火装置往往因为背压不足，无法将泡沫有效输送到着火区域的深层位置，高背压泡沫发生装置就是针对这类工况开发的专用消防部件。从结构设计来看，该装置采用直通式管道本体结构，两端采用标准法兰连接形式，可直接串接在消防泡沫混合液输送管路上，无需额外加装变径转接件，安装时只需匹配对应压力等级的法兰螺栓孔位，就能完成与现有管路的对接，大幅降低现场安装的适配工作量。本体上集成的压力表取压接口，可实时监测装置入口处的混合液压力，运维人员无需额外在管路上开孔加装测压元件，就能掌握装置的工作压力状态，判断是否处于额定工作区间。装置内部的泡沫发生芯组采用渐缩渐扩的流道设计，

　　当压力泡沫混合液以额定流速通过时，会在流道内形成强烈的湍流扰动，将混合液与吸入的空气充分剪切混合，形成均匀细腻的灭火泡沫，即使在出口端存在一定背压的工况下，也能保证泡沫的发泡倍数和析液时间满足灭火要求，不会因为背压倒灌导致泡沫混合液无法正常发泡。从安装边界来看，装置本体的轴向长度适配常规消防管路的安装间距，法兰端面的密封面采用突面形式，可适配常用的橡胶石棉垫或金属缠绕垫片，满足不同压力等级的密封要求；侧面的仪表接口采用标准管螺纹，可直接适配常规量程的压力表，无需额外加工转换接头。在实际选型应用中，需要根据管路的设计流量匹配对应通径的装置，保证混合液在本体内的流速处于设计区间，流速过低会导致发泡不充分，流速过高则会造成不必要的压力损失，影响泡沫的输送距离。装置外露的金属部件均采用防腐涂层处理，可适应户外、潮湿等复杂安装环境的腐蚀防护要求，长期使用也不会出现涂层脱落、本体锈蚀的问题，降低日常运维的维护成本。
