符合API600标准的法兰连接明杆闸阀结构

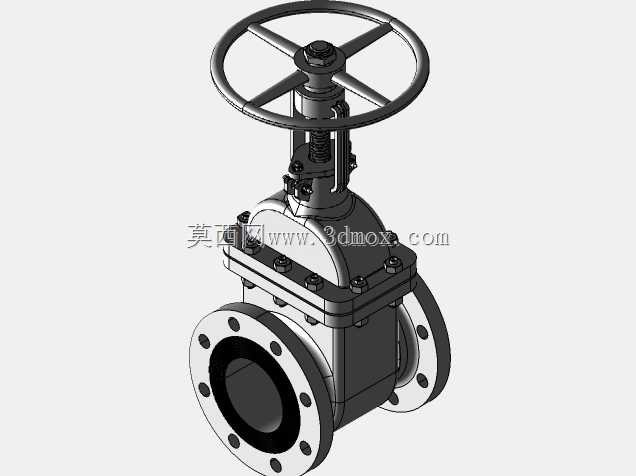

在石油炼化、长输管线、化工装置、市政给排水这类对管路截断可靠性要求极高的工况里，明杆法兰闸阀是应用频次最高的截断类设备之一，这款公称通径100nb的闸阀严格遵循API600标准设计，核心作用是在管路系统中实现介质的全通径截断或导通，不承担流量调节功能，全开状态下介质流阻极低，不会出现明显的压力损失，适合输送原油、成品油、化工介质、清水、蒸汽等多种洁净或含微量杂质的流体。从结构设计逻辑来看，这款闸阀采用明杆支架式结构，阀杆梯形螺纹外露于阀体外部，操作人员可以直接通过阀杆的升降高度直观判断阀门的启闭状态，同时外露的螺纹部分不会直接接触管路内的输送介质，能有效避免介质腐蚀、杂质卡塞螺纹副，大幅降低启闭操作的卡滞风险，适配长期处于全开或全关位置、不需要频繁调节的管路节点。阀体与阀盖的连接采用螺栓紧固的压力自密封？不，是法兰螺栓连接加缠绕式垫片密封，中法兰位置均匀布置的紧固螺栓能保证额定压力下的密封可靠性，避免介质从阀盖结合面泄漏。两侧的法兰连接端严格匹配对应压力等级的管路法兰尺寸，法兰密封面为凸面形式，安装时只需配对相同压力等级的法兰垫片，对称紧固螺栓即可完成与管路的对接，安装边界清晰，不需要额外加工适配接口。驱动部分采用顶部手轮结构，手轮为轮辐式设计，操作时受力均匀，不需要额外配置驱动机构即可完成手动启闭，若有自动化控制需求，也可在支架位置加装电动或气动执行机构，替换手轮即可实现远程控制，结构预留了执行机构的安装接口尺寸。闸板采用楔式单闸板结构，密封面堆焊硬质合金，耐磨性能优异，长期启闭操作也不会出现密封面冲刷磨损导致的内漏问题，阀杆与闸板的连接采用T型槽结构，能自动补偿闸板密封面的角度偏差，保证关闭时两侧密封面均匀贴合，实现可靠截断。填料函位置设置了多级填料压盖结构，通过压盖螺栓的预紧力挤压填料实现阀杆处的动密封，若长期使用出现外漏，只需在线紧固压盖螺栓即可消除泄漏，不需要停机拆解阀门，大幅降低现场维护的工作量。从安装尺寸来看，这款闸阀的结构长度、法兰螺栓孔分布圆直径、手轮操作高度、阀杆升降行程都严格遵循API600对应通径压力等级的尺寸要求，在做管路布置设计时，可以直接调用该模型进行管路碰撞检查，不需要反复核对安装空间，手轮的操作空间预留也符合现场操作的人机工程要求，不会出现手轮距离管架或其他设备过近导致无法操作的问题。在做装置三维布置时，这类标准阀门模型可以直接复用，能大幅减少设计阶段的重复建模工作量，同时模型的细节还原度足够，包括螺栓、填料压盖、阀杆螺母、手轮轮辐这些细节结构都完整呈现，可直接用于施工交底、装配模拟、运维培训等多个场景。
