Vincke1.5寸内螺纹液压节流调节阀

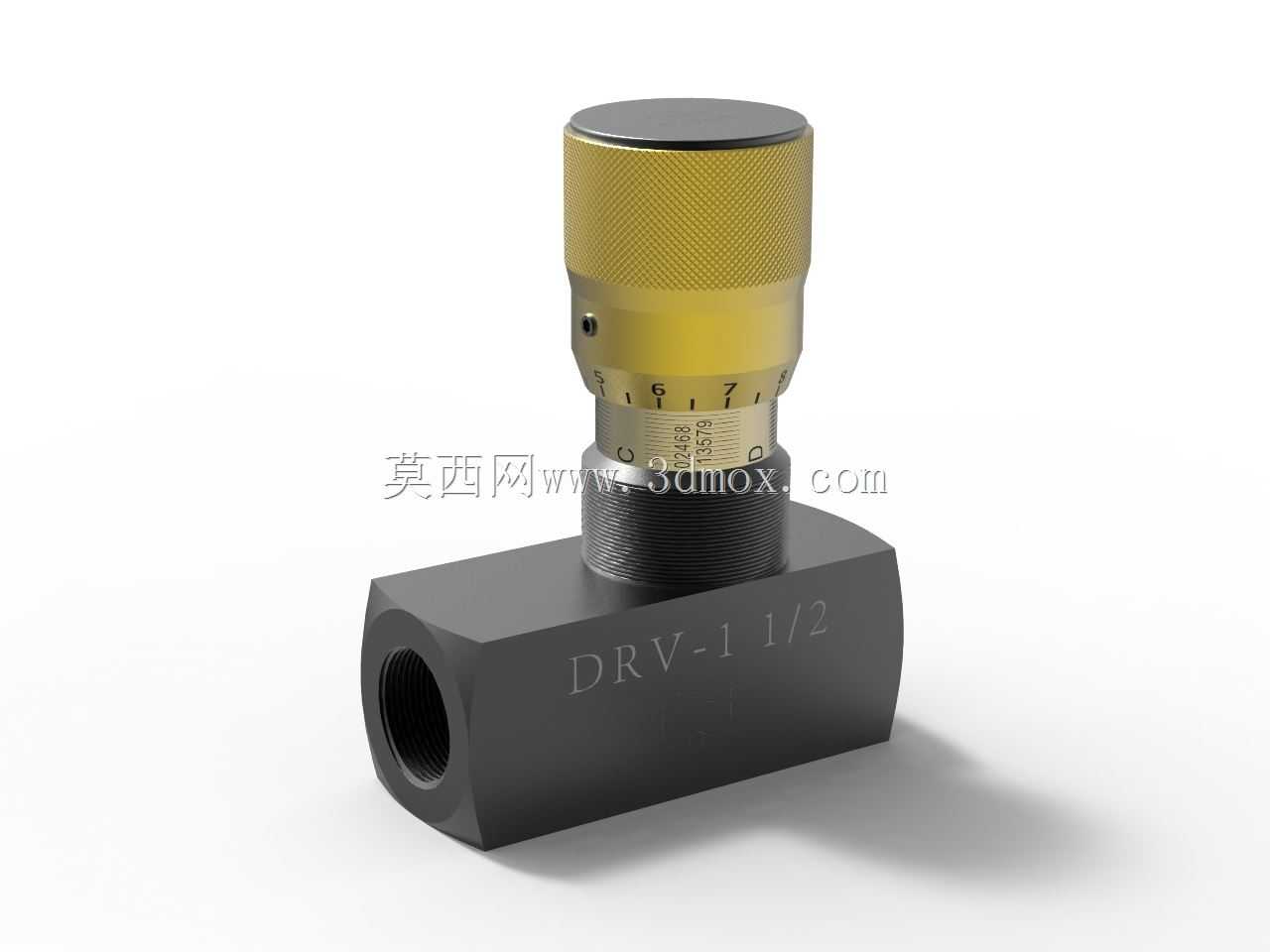

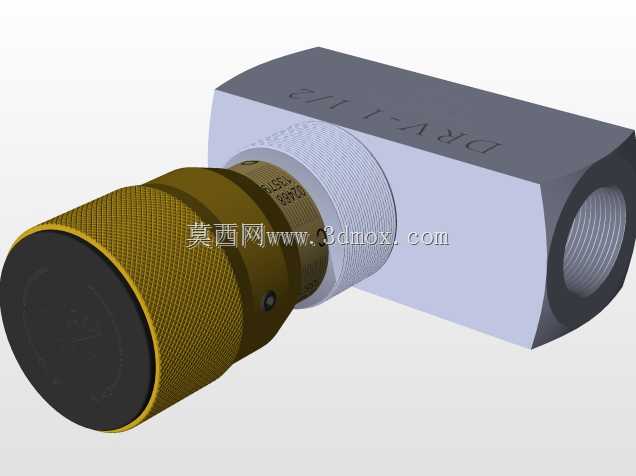

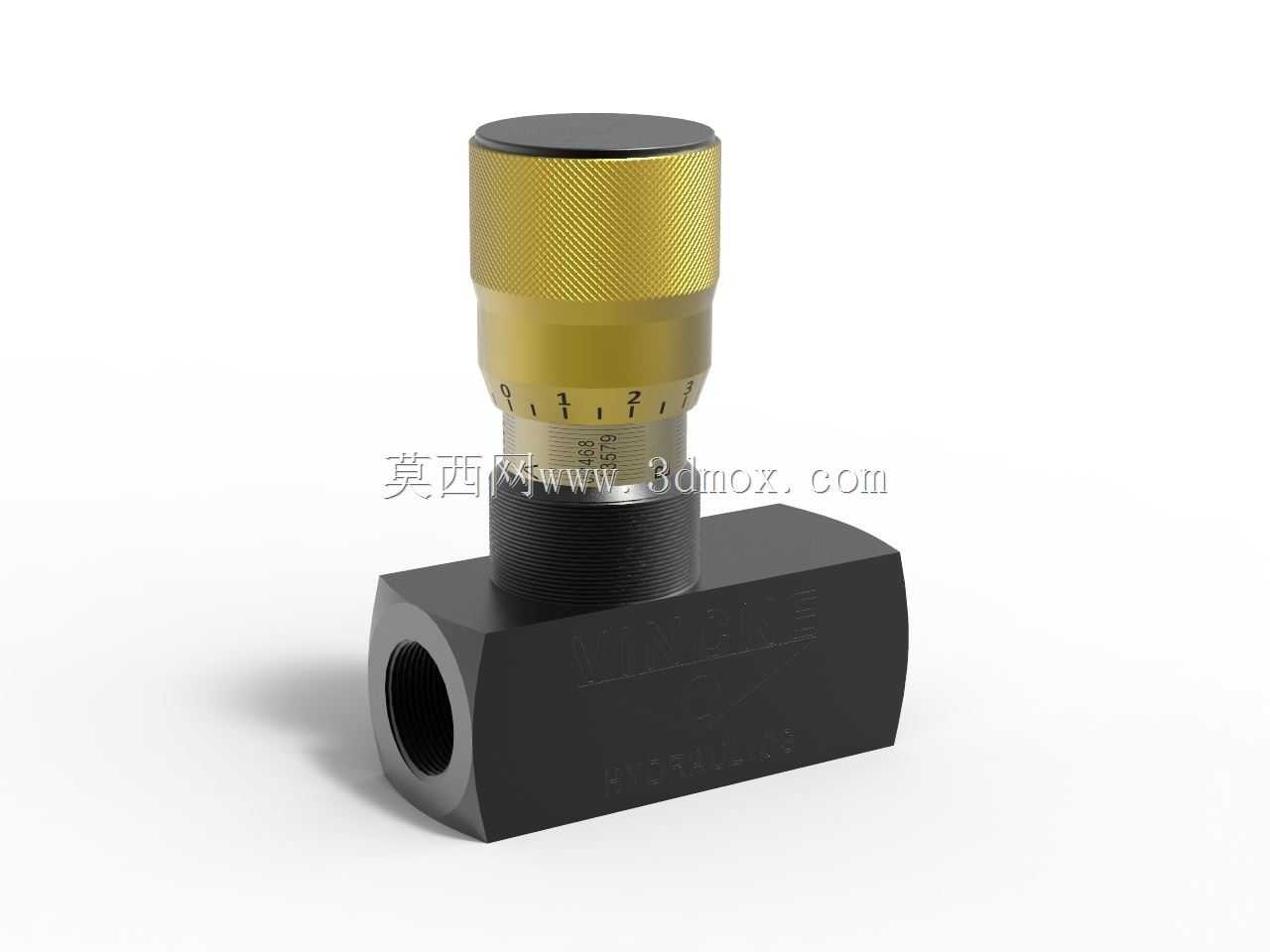

这款液压调节元件主要应用在工业液压系统的管路段，承担回路流量精准调节的功能，常见于冶金设备液压站、工程机械液压回路、机床液压传动系统、橡塑机械液压管路中，用来控制执行元件的运行速度，避免回路流量突变带来的执行机构动作冲击、爬行等问题。阀体采用直通式内螺纹连接结构，通径规格为1又1/2英寸，适配对应通径的液压管路安装，安装时无需额外加装过渡接头即可直接与同规格内螺纹管路对接，阀体采用六方外形结构，方便安装时使用扳手夹持紧固，不会出现夹持打滑的问题。上部调节旋钮采用滚花纹理设计，现场调试时无需借助额外工具，徒手即可转动调节，旋钮表面带有清晰的刻度标识，调试人员可根据刻度值精准对应调节开度，直观掌握当前流量调节比例，避免盲目调节带来的回路参数偏差。调节段与阀体之间设置有密封结构，可承受液压系统常规工作压力下的内泄漏与外泄漏要求，保证调节过程中介质不会从调节杆位置溢出。从设计逻辑上看，该阀采用节流截止一体式结构，介质从阀体一端内螺纹口进入，经过中部的节流调节截面后从另一端流出，通过旋转上部旋钮带动内部节流阀芯轴向移动，改变节流口的通流面积，从而实现对管路内介质流量的连续调节，调节过程无档位限制，可实现开度范围内的无级流量调整。安装边界上，该阀为直通式水平安装适配结构，安装时需保证阀体两端管路同轴度偏差在允许范围内，避免管路附加应力作用在阀体上导致阀体变形、调节卡滞；阀体下部为平直安装基准面，若管路存在振动工况，可通过加装固定支架贴合阀体下部基准面进行固定，降低振动对调节精度的影响。在实际选型应用中，该阀适配矿物液压油、水乙二醇等常规液压介质，使用时需注意介质清洁度，避免杂质颗粒进入节流间隙造成调节卡滞、节流口堵塞等问题，日常维护时可直接在管路上拆下上部调节组件进行清洗，无需将整个阀体从管路中拆卸，降低现场维护工作量。模型还原了产品的所有外部结构细节，包括阀体表面的型号标识、调节旋钮的滚花纹理、刻度标识、内螺纹接口的结构特征，可直接用于液压系统管路装配干涉检查、设备三维布局演示、液压站方案设计的元件选型参考，帮助设计人员在方案阶段提前确认阀件的安装空间、操作空间是否满足要求，避免后期装配时出现空间干涉、操作距离不足等问题。
