重型管道夹持用台虎钳结构设计

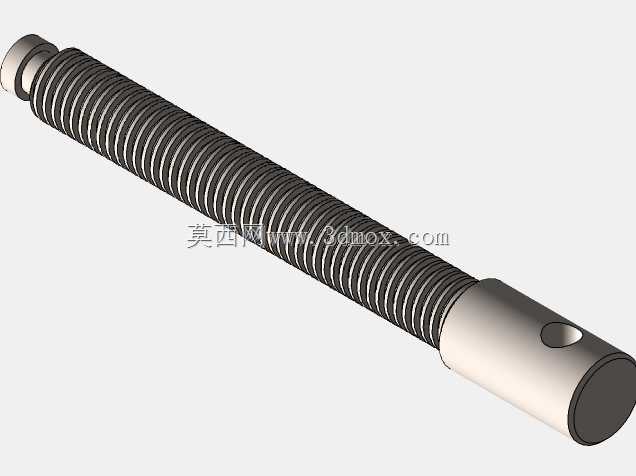

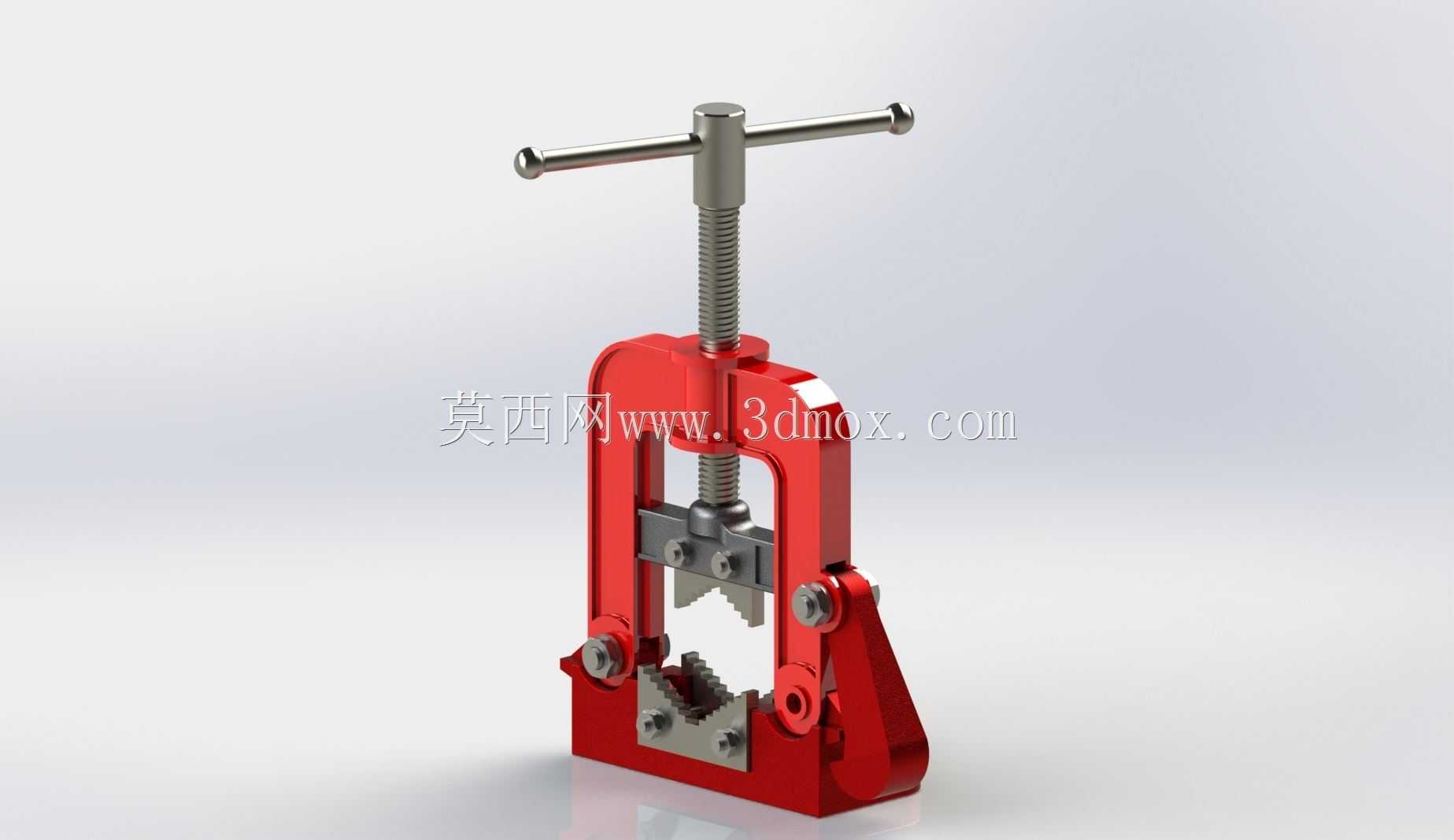

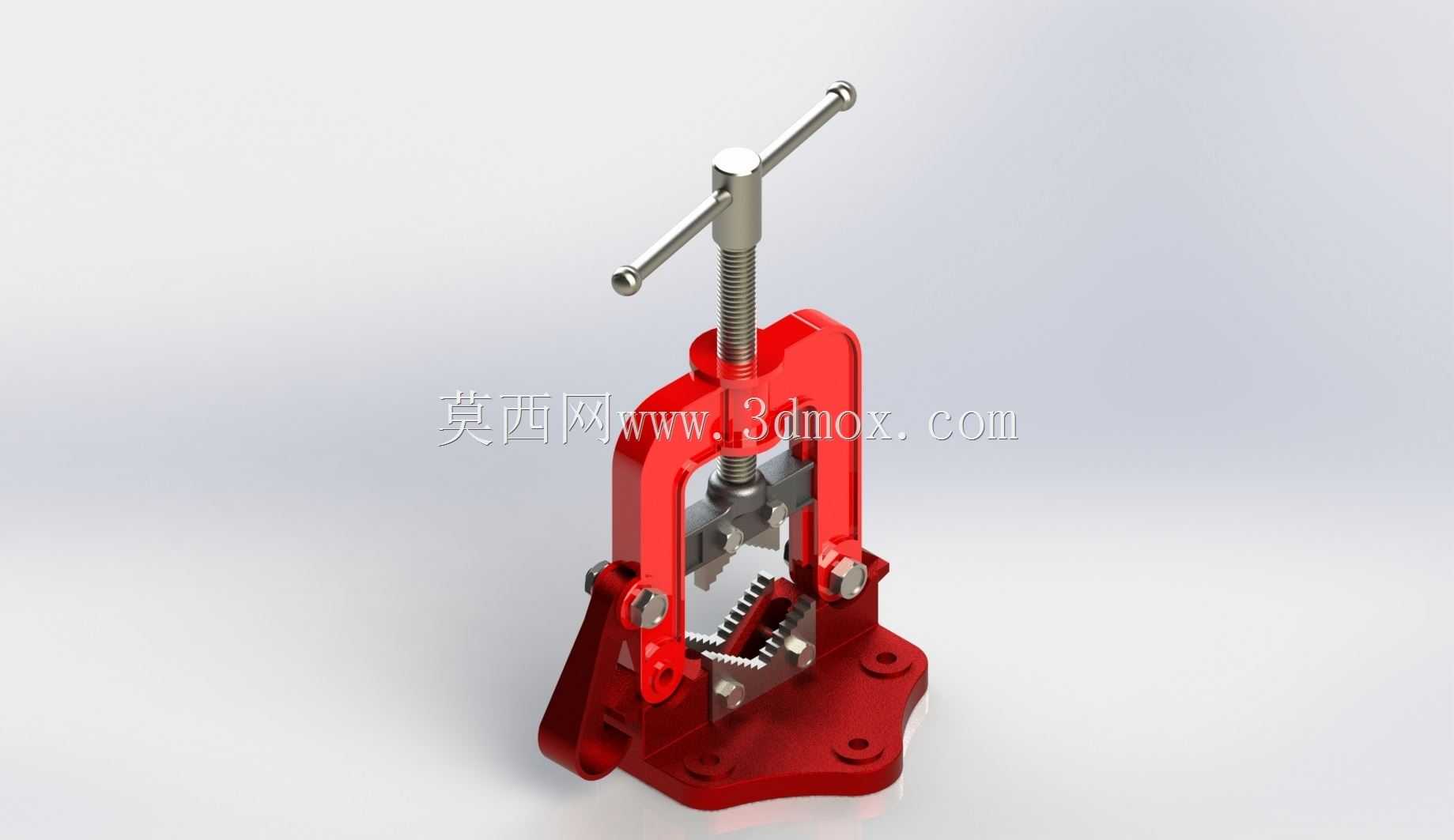

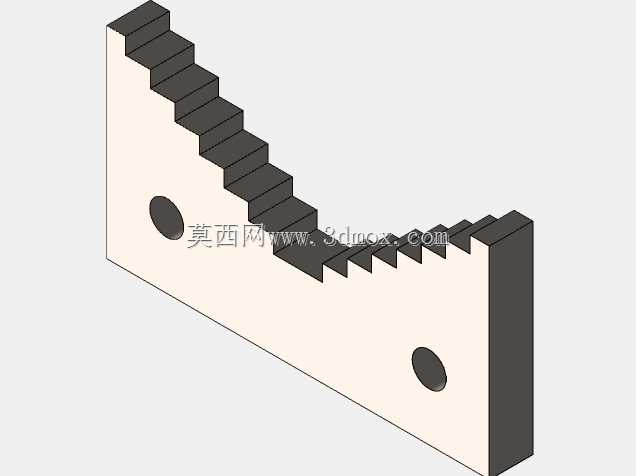

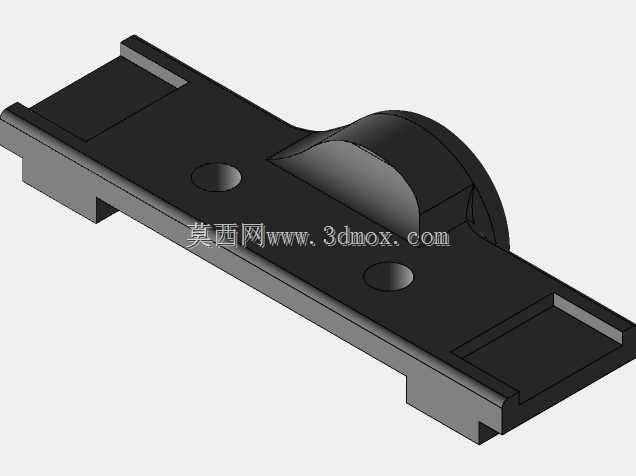

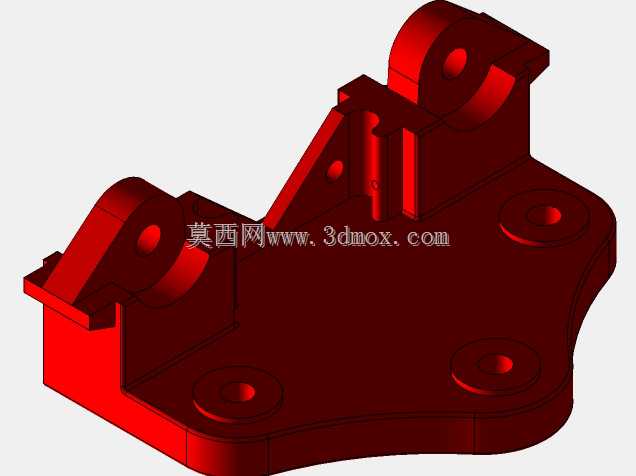

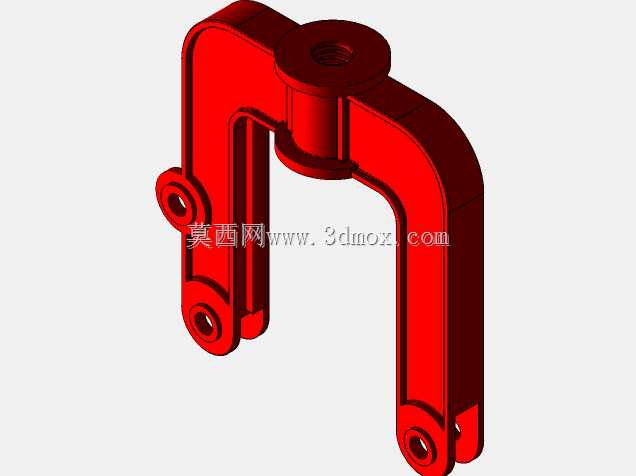

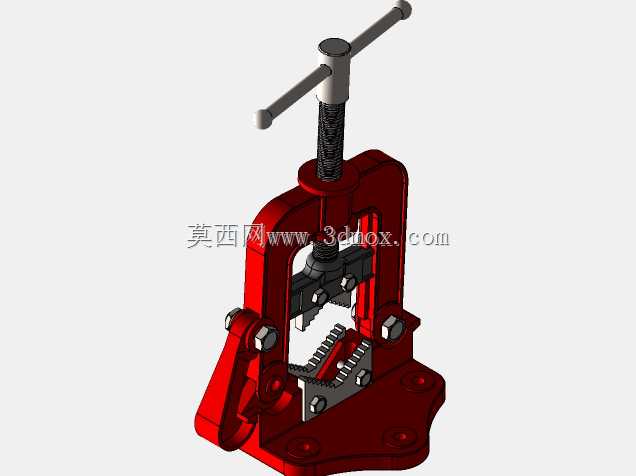

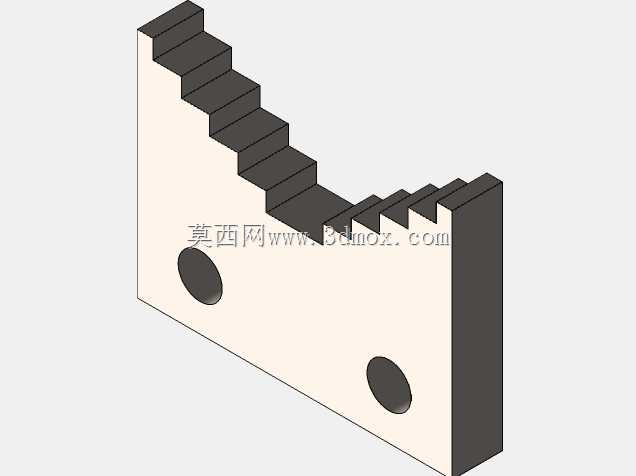

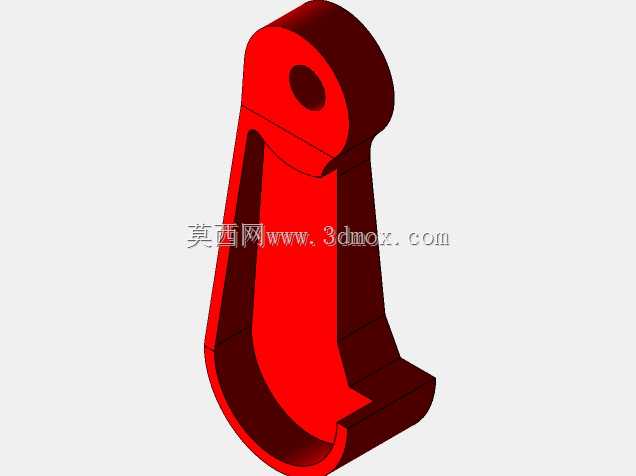

这款管钳是管道安装、维修作业场景中常用的夹持工装，核心用途是固定金属或硬质塑料管道，为套丝、切割、坡口加工、管件对接等工序提供稳定的装夹基础，避免作业过程中管道移位导致的加工精度偏差或安全隐患。从功能特性来看，它采用V型带齿钳口设计，钳口齿形经过角度优化，咬合管道时能形成多点均匀受力，既可以保证足够的夹持摩擦力，防止管道受扭矩作用时打滑，又能通过齿形的圆角过渡减少对管道外壁的过度压伤，适配不同壁厚的圆形管材装夹需求。整体的夹紧传动采用梯形丝杠副结构，梯形螺纹的自锁特性可以保证装夹完成后不会因为作业振动出现松脱，顶部的T型回转手柄符合人工施力的力臂设计，操作人员无需额外加力杆即可输出足够的夹紧力，操作时的施力角度适配站立作业的人机工程要求，减少长时间操作的疲劳感。设计过程中首先确定了钳体的承载框架结构，整体采用开放式C型架结构，既预留了足够的管道穿入空间，又通过框架的加强筋布局保证了夹持时的结构刚性，避免大扭矩作业时钳体出现形变影响装夹精度；底座采用四孔安装法兰结构，安装孔的位置尺寸适配常规钳工台、管道加工预制工位的安装预留孔位，安装边界可以满足最大装夹管径范围内的管道作业空间需求，不会出现管道与钳体、安装台面的干涉。钳口的开合行程经过匹配设计，覆盖了常规水暖、油气输送管道施工中最常用的管径区间，活动钳身与固定钳身的配合采用燕尾导轨结构，导向间隙可以通过侧边的调节螺钉进行微调，长期使用出现磨损后可以通过间隙调整保证钳口的对中精度，避免装夹时管道出现偏斜。钳体的受力部位都做了圆角过渡处理，减少应力集中带来的结构失效风险，丝杠与活动钳身的连接部位采用推力轴承结构，降低夹紧操作时的转动阻力，让大夹紧力下的操作依然顺畅。在实际现场使用中，这类管钳除了固定在工位上使用，也可以搭配便携支架用于户外管道抢修作业，稳定的装夹性能可以大幅提升管道加工的作业效率，减少因为装夹不稳导致的返工问题。
