家用卡米纳多拉健身器材结构设计

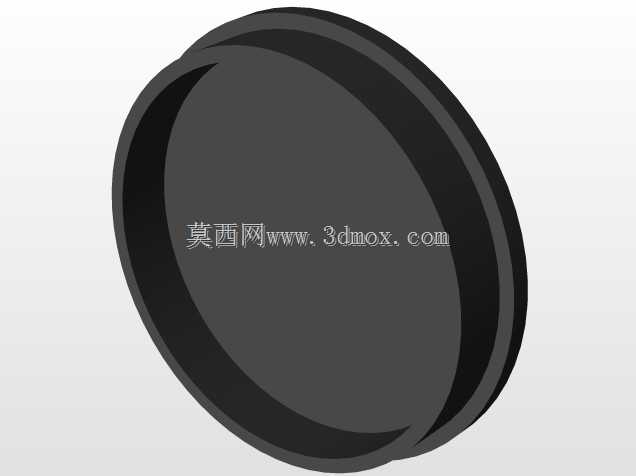

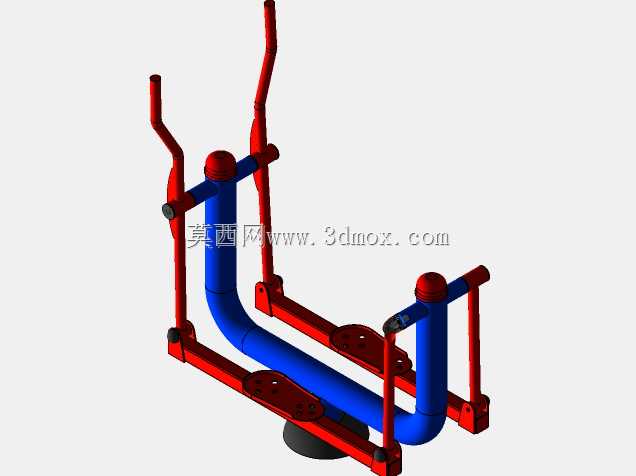

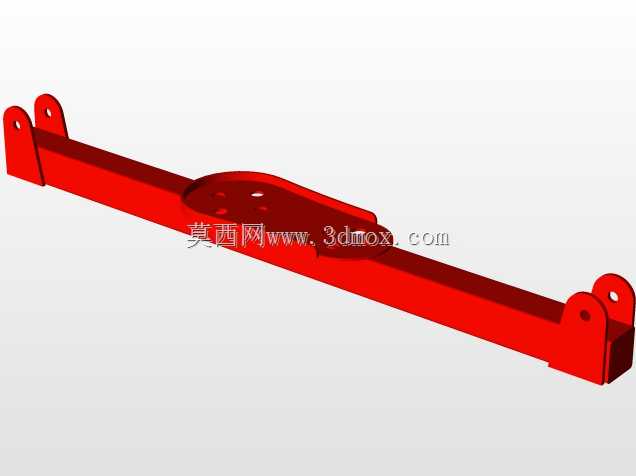

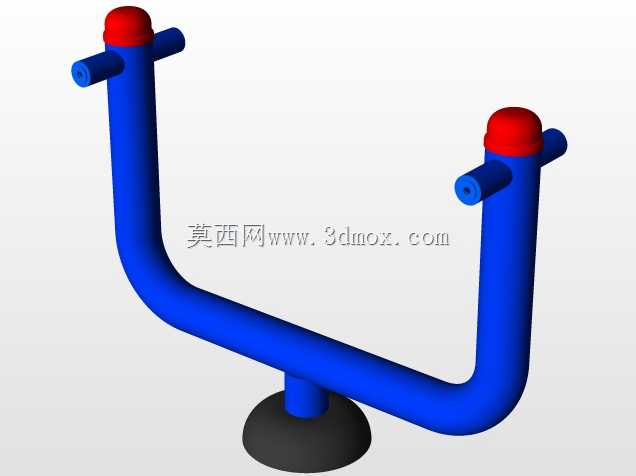

这款家用健身器械的结构设计，首先围绕小户型家庭的室内使用场景展开，整体机架采用弯管拼接的框架结构，底部设置两处对称的安装固定位，安装时可直接通过膨胀螺栓固定于平整地面，也可搭配防滑橡胶垫放置于瓷砖、木地板等常见家装地面，无需额外做地基处理，适配多数普通住宅的阳台、客厅边角区域的安装边界，整体占地长度控制在1.2米左右，宽度不超过0.7米，放置后不会占用过多通行空间，满足家庭日常健身的空间适配需求。从功能设计来看，该器械针对下肢有氧训练设计，双弧形扶手的高度差经过人体工学测算，适配1.5米到1.85米身高区间的使用者抓握需求，扶手表面预留防滑套安装位，使用时可根据运动姿态调整抓握位置，运动过程中机架的受力点集中在底部两处连接座与中部弯管衔接处，设计时通过加厚管壁的方式提升结构强度，避免长期使用出现形变。设计思路上摒弃了传统跑步机的大尺寸跑台与电机结构，采用无动力弧形跑板的结构形式，跑板下方设置阻尼调节组件，可根据使用者的运动能力调整跑动阻力，相比传统电动跑步机省去了电控模块的安装空间，同时降低了设备运行时的噪音，避免居家使用时干扰周边住户。机架的管材连接位置均采用焊接加螺栓紧固的双重固定方式，红色涂装的支撑件与蓝色涂装的主弯管形成视觉区分，既方便生产组装时的部件识别，也能让使用者快速识别扶手、支撑脚等关键受力部位，日常维护时可针对性检查连接位置的紧固情况。设备的底部支撑脚设置可调高度结构，当地面存在不平整情况时，可通过旋转支撑脚的调节螺母调整水平度，保证运动过程中机架不会出现晃动偏移，扶手的端部设置封堵件，避免管材内部进入灰尘水汽，延长整体结构的使用寿命。从结构建模的角度来看，所有弯管的折弯半径均符合常规管材折弯工艺的加工要求，没有出现过小折弯半径导致加工难度陡增的设计，连接法兰的孔位均采用标准化尺寸，后续生产时可直接采购标准紧固件完成组装，无需定制特殊规格的连接件，有效控制生产加工的成本与周期。
