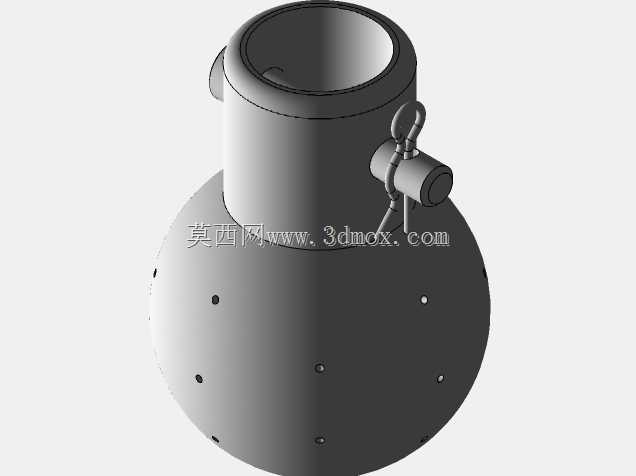

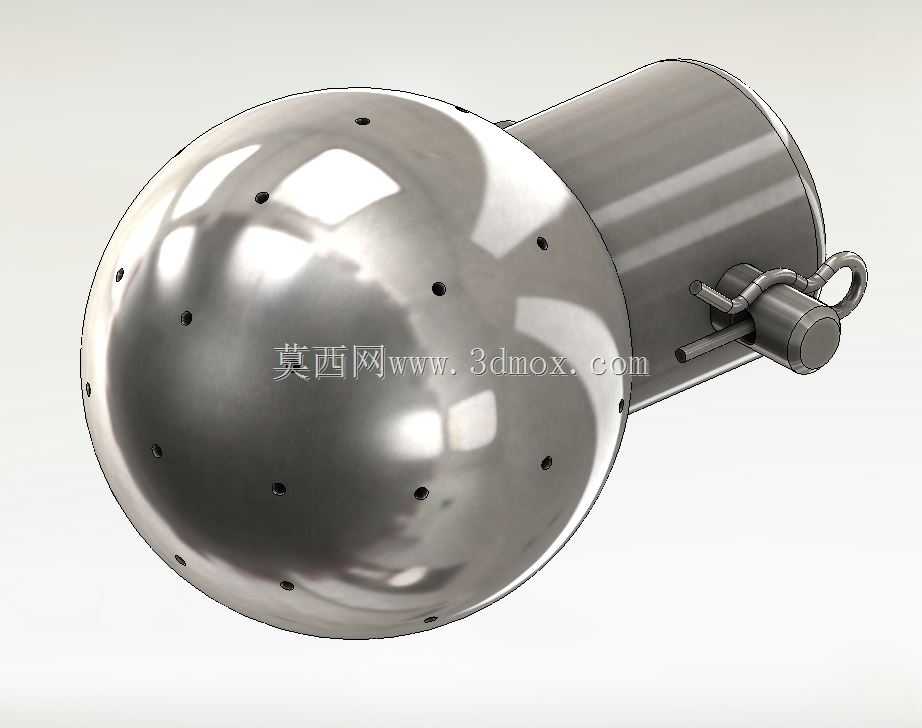

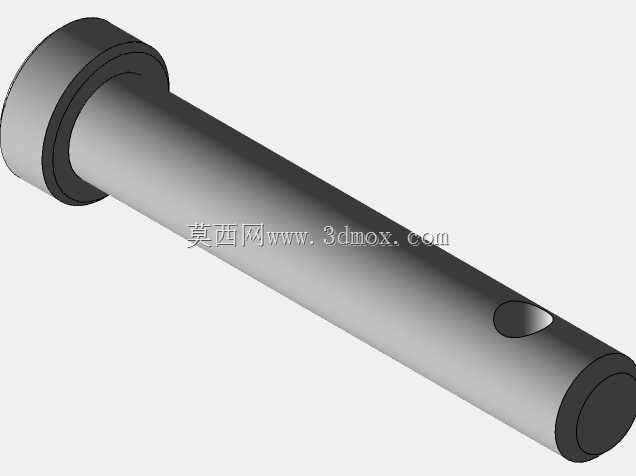

60mm直径罐体清洗用固定喷雾球结构

这款直径60mm的固定喷雾球，主要应用在食品饮料、生物医药、精细化工领域的小型罐体内部清洗工序，常作为CIP在位清洗系统的末端执行部件，安装在罐体顶部或者侧壁位置，依靠输送泵提供的压力流体，通过球面分布的喷孔形成覆盖整个罐体内壁的喷淋覆盖面，完成罐壁残留物料、污垢的冲洗作业，无需人工进入罐体操作，能满足密闭罐体的常态化清洁需求，尤其适配容积在50-200L区间的小型配料罐、储液罐、反应罐的清洁工位。从结构设计来看，整体采用一体式球面加直筒连接段的构型，球面部分均匀排布多组径向喷孔，喷孔的开孔角度经过排布计算，确保喷淋扇面完全覆盖罐顶、罐壁以及罐底的转角位置，不存在清洗盲区；直筒连接段设置了快装卡接结构，配合配套的卡箍就能快速完成与管路的对接安装，不需要额外焊接或者螺纹攻丝作业，安装拆卸效率高，也便于后期对喷雾球本身进行拆洗更换，避免长期使用后喷孔被物料残留堵塞。设计过程中优先考虑了流体通过的顺畅性，球面与连接段的过渡位置做了圆弧倒角处理，避免流体在腔体内部形成紊流压损，保证每个喷孔出口的流体压力均匀一致，不会出现局部喷孔压力不足、喷淋覆盖范围缩水的问题；球面的壁厚做了等厚设计，在保证结构强度能承受0.3-0.6MPa工作流体压力的前提下，尽可能控制整体重量，降低对安装管路的负载。安装边界方面，连接段的外径适配常规的卫生级快装接头尺寸，安装时只需要保证喷雾球的球心位置距离罐体内壁的距离处于有效喷淋射程区间即可，不需要额外调整安装角度，固定安装后即可投入使用；球面整体做了镜面抛光处理，表面粗糙度低，不容易挂留物料残留，也能耐受常规清洗酸碱溶剂的腐蚀，长期使用不会出现表面锈蚀、镀层脱落的问题，符合卫生级生产场景的使用要求。在实际选型应用中，这款60mm规格的喷雾球适配的管路通径与常规小型CIP系统的支路管路完全匹配，不需要额外做变径转接，流体从管路进入喷雾球内腔后，直接通过各方向的喷孔射出，形成多角度的冲击射流，能够有效冲除罐壁附着的粘稠物料残留，相比大规格的旋转清洗球，这款固定结构的喷雾球没有活动转动部件，不存在长期使用后的磨损卡滞问题，故障率更低，维护成本也更小，适合在清洗频次高、清洗压力稳定的连续生产工位使用。
